Слайд #1
Самоіндукція. Електрорушійна сила самоіндукції, індуктивність. Енергія магнітного поля котушки зі струмом
Мірзоян Роман
202 н.в.
Мірзоян Роман
202 н.в.

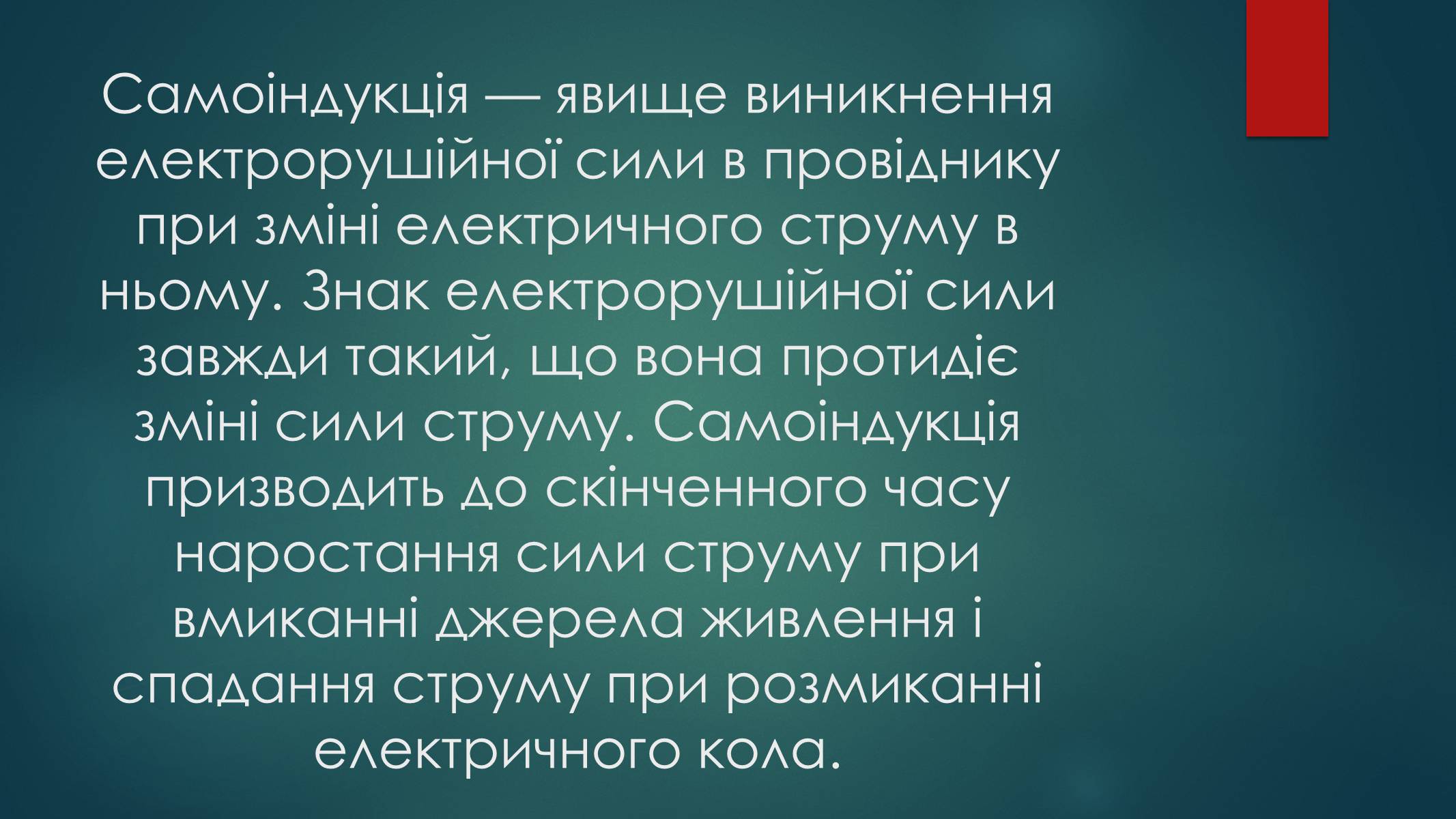

Слайд #2
Самоіндукція — явище виникнення електрорушійної сили в провіднику при зміні електричного струму в ньому. Знак електрорушійної сили завжди такий, що вона протидіє зміні сили струму. Самоіндукція призводить до скінченного часу наростання сили струму при вмиканні джерела живлення і спадання струму при розмиканні електричного кола.

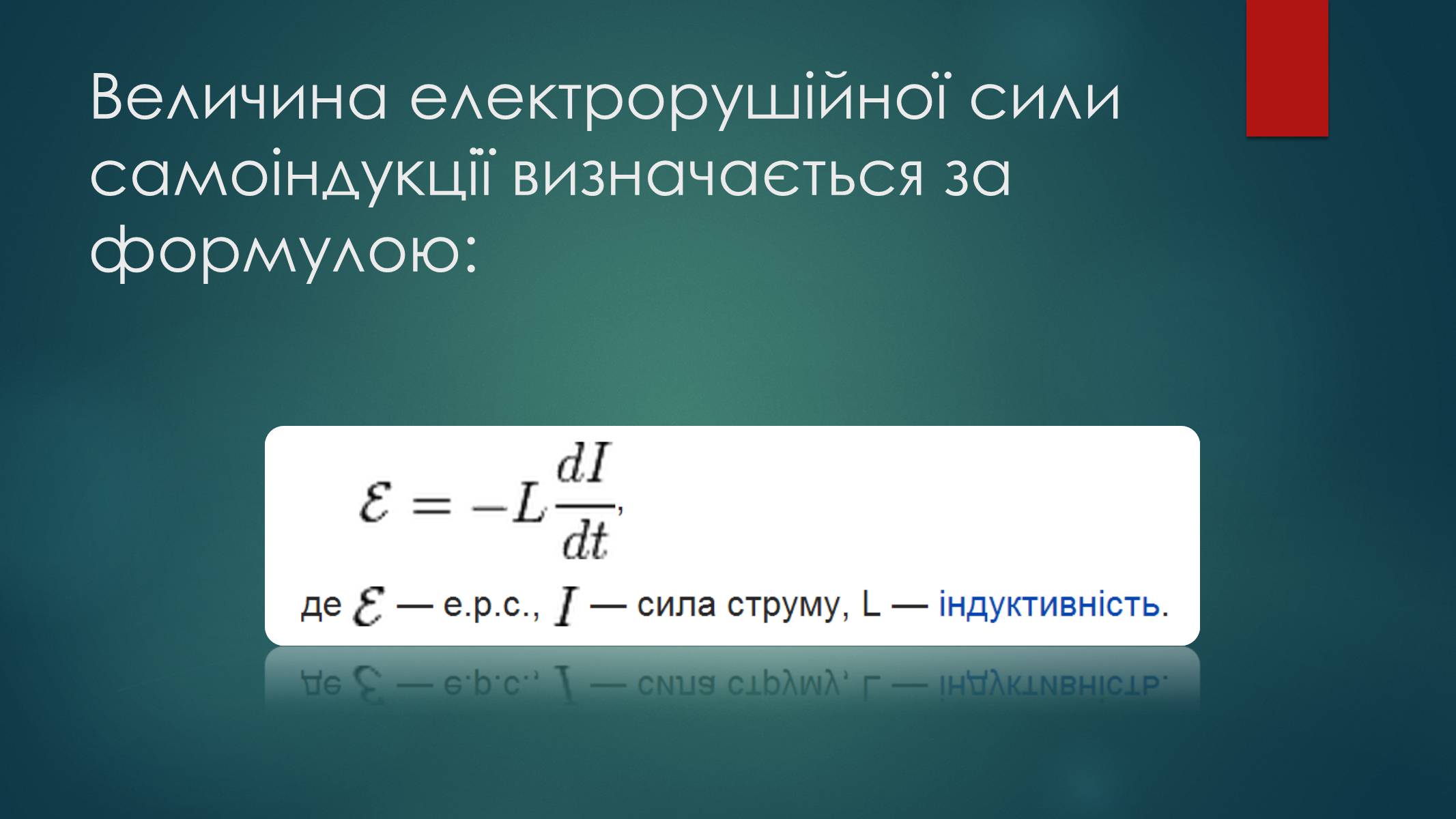

Слайд #3
Величина електрорушійної сили самоіндукції визначається за формулою:

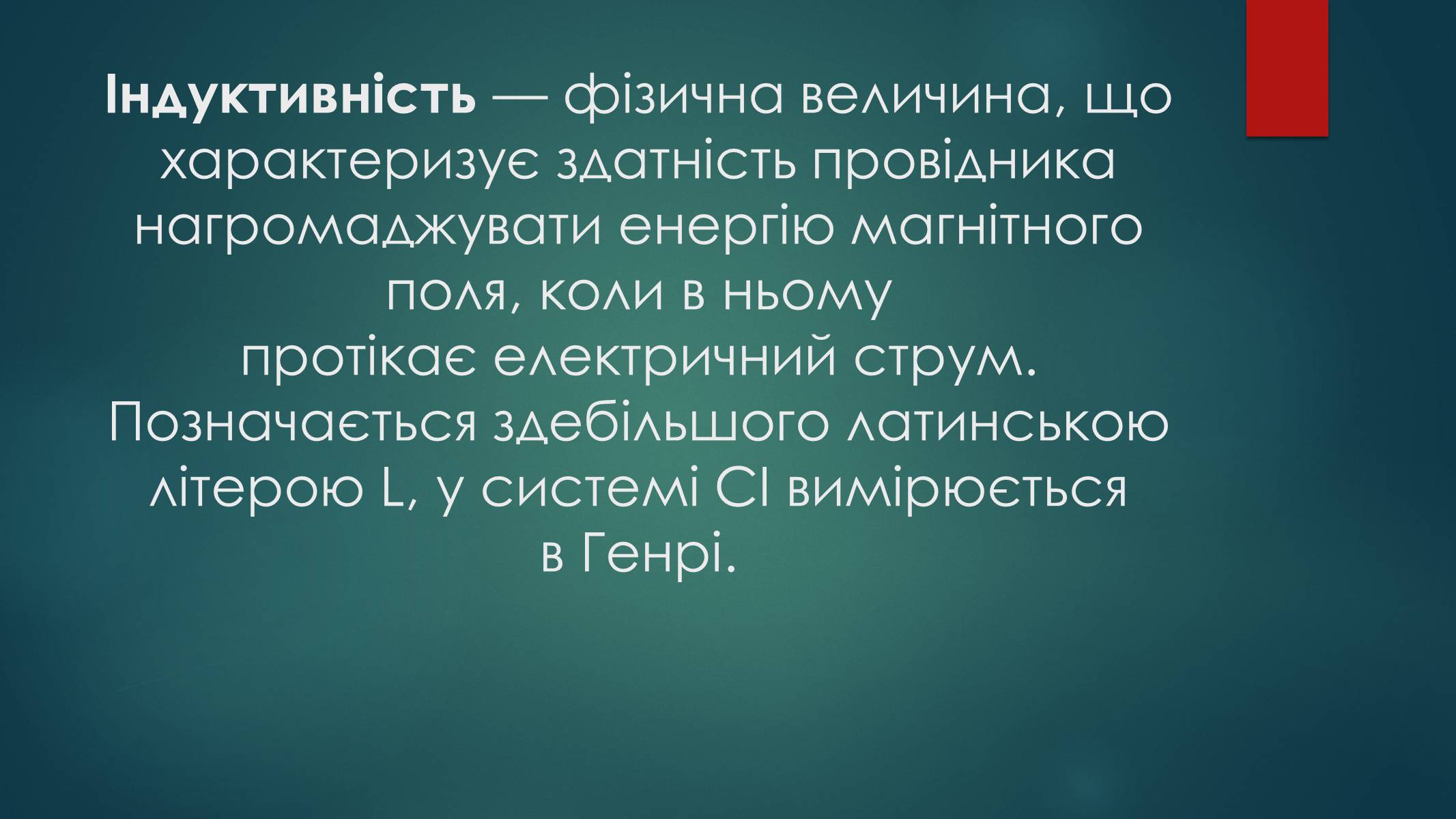

Слайд #4
Індуктивність — фізична величина, що характеризує здатність провідника нагромаджувати енергію магнітного поля, коли в ньому протікає електричний струм.Позначається здебільшого латинською літерою L, у системі СІ вимірюється в Генрі.
Слайд #5

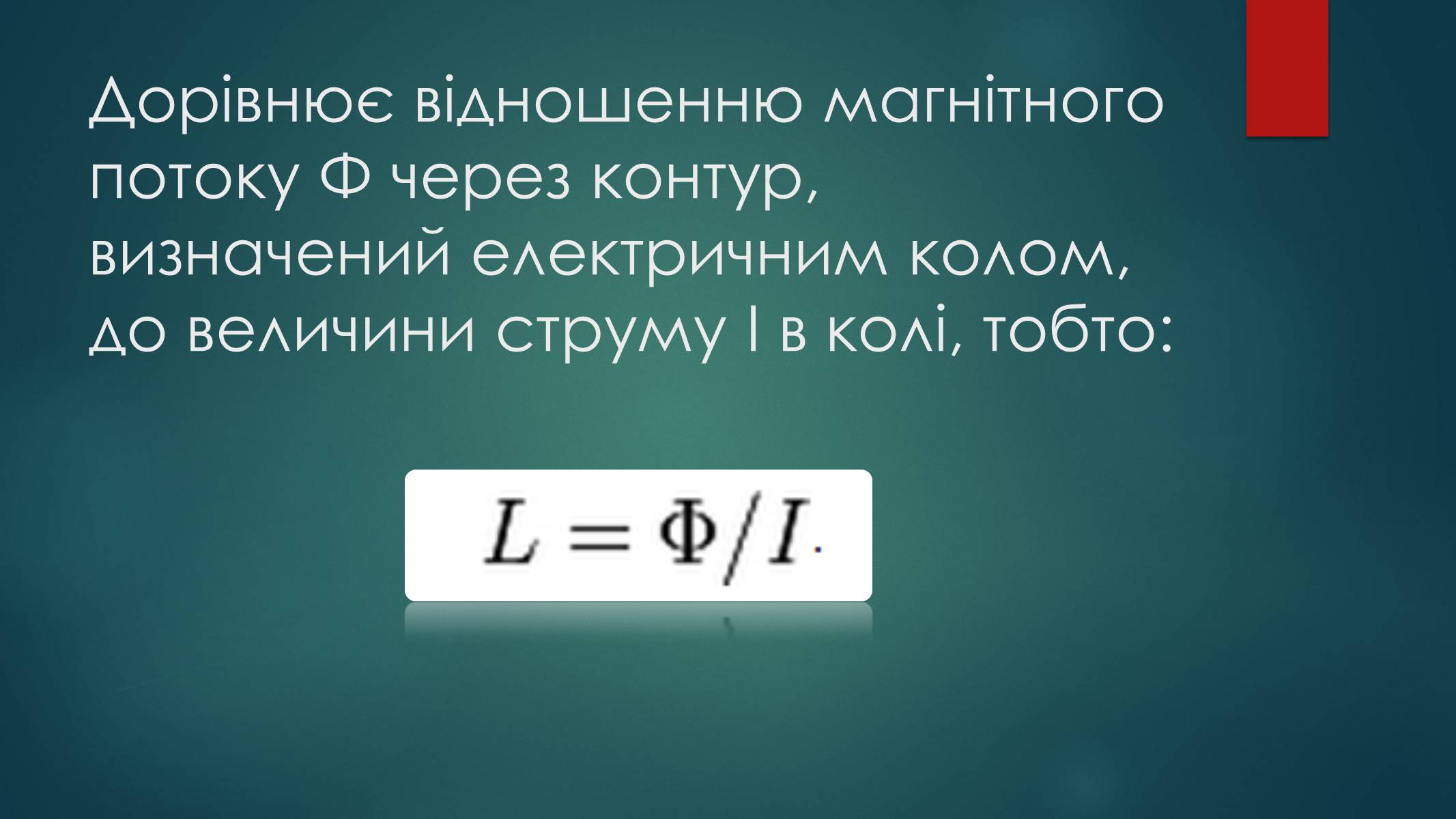

Дорівнює відношенню магнітного потоку Φ через контур, визначений електричним колом, до величини струму І в колі, тобто:

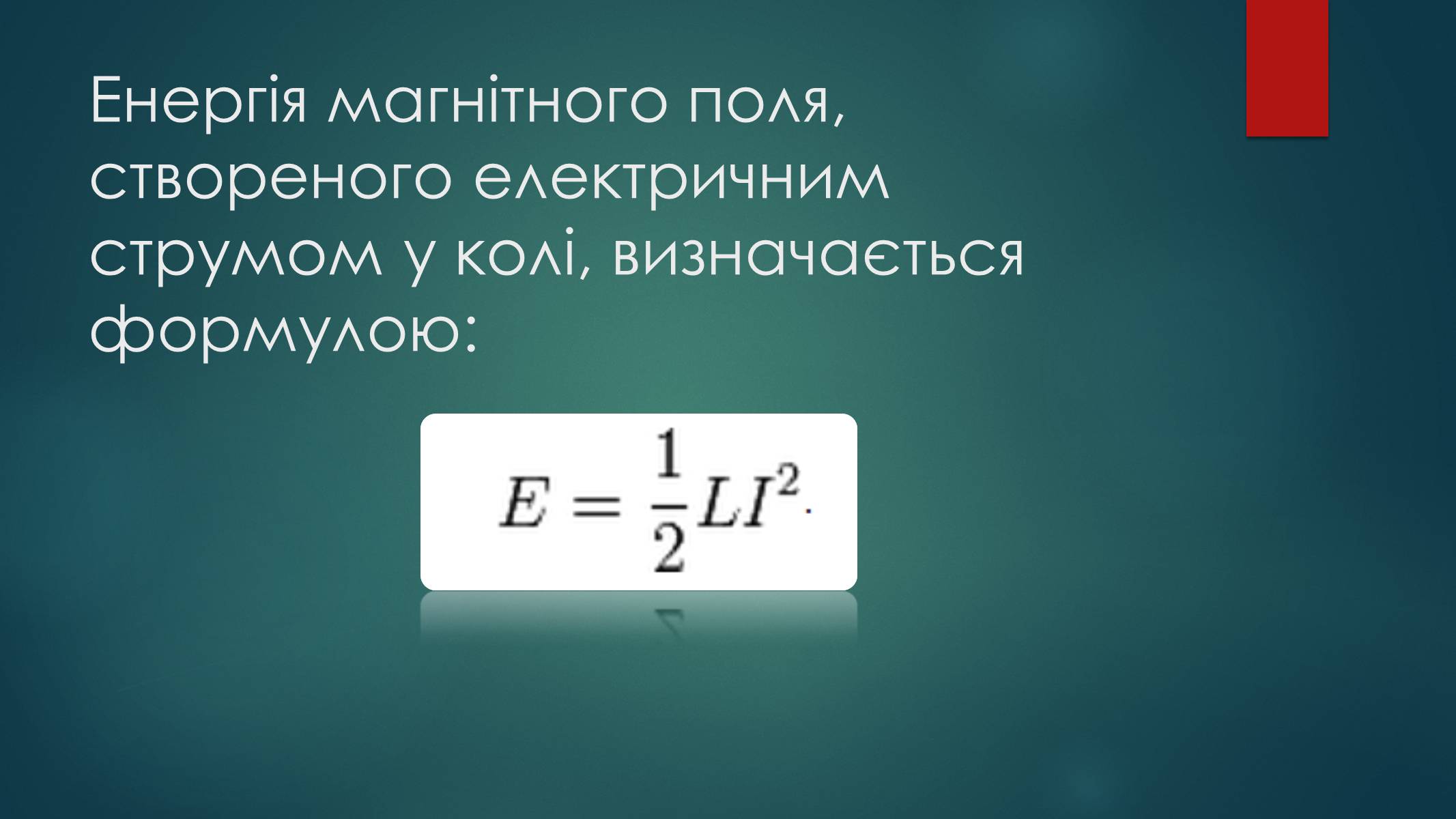

Слайд #6
Енергія магнітного поля, створеного електричним струмом у колі, визначається формулою:
Слайд #7

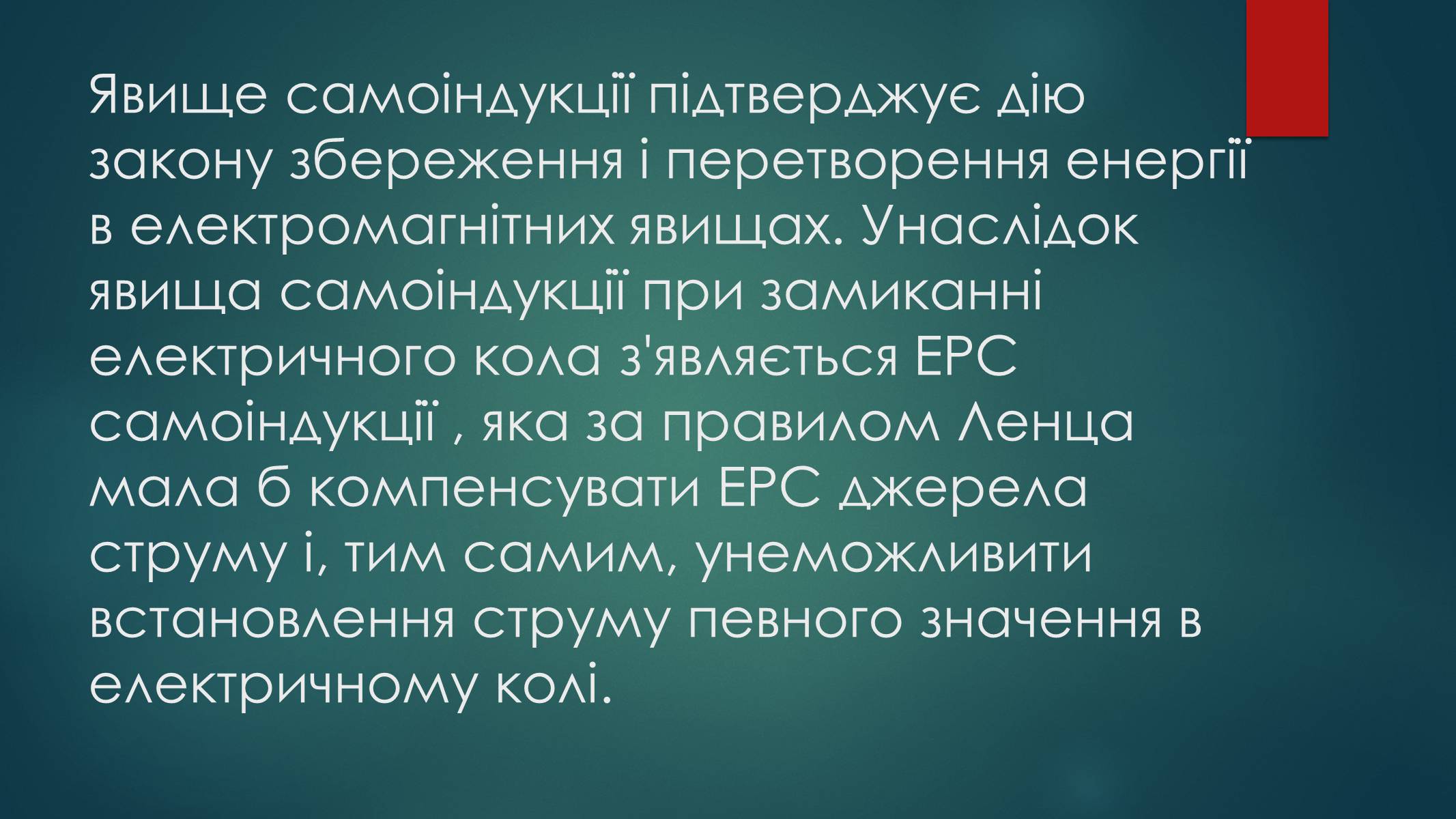

Явище самоіндукції підтверджує дію закону збереження і перетворення енергії в електромагнітних явищах. Унаслідок явища самоіндукції при замиканні електричного кола з'являється ЕРС самоіндукції , яка за правилом Ленца мала б компенсувати ЕРС джерела струму і, тим самим, унеможливити встановлення струму певного значення в електричному колі.

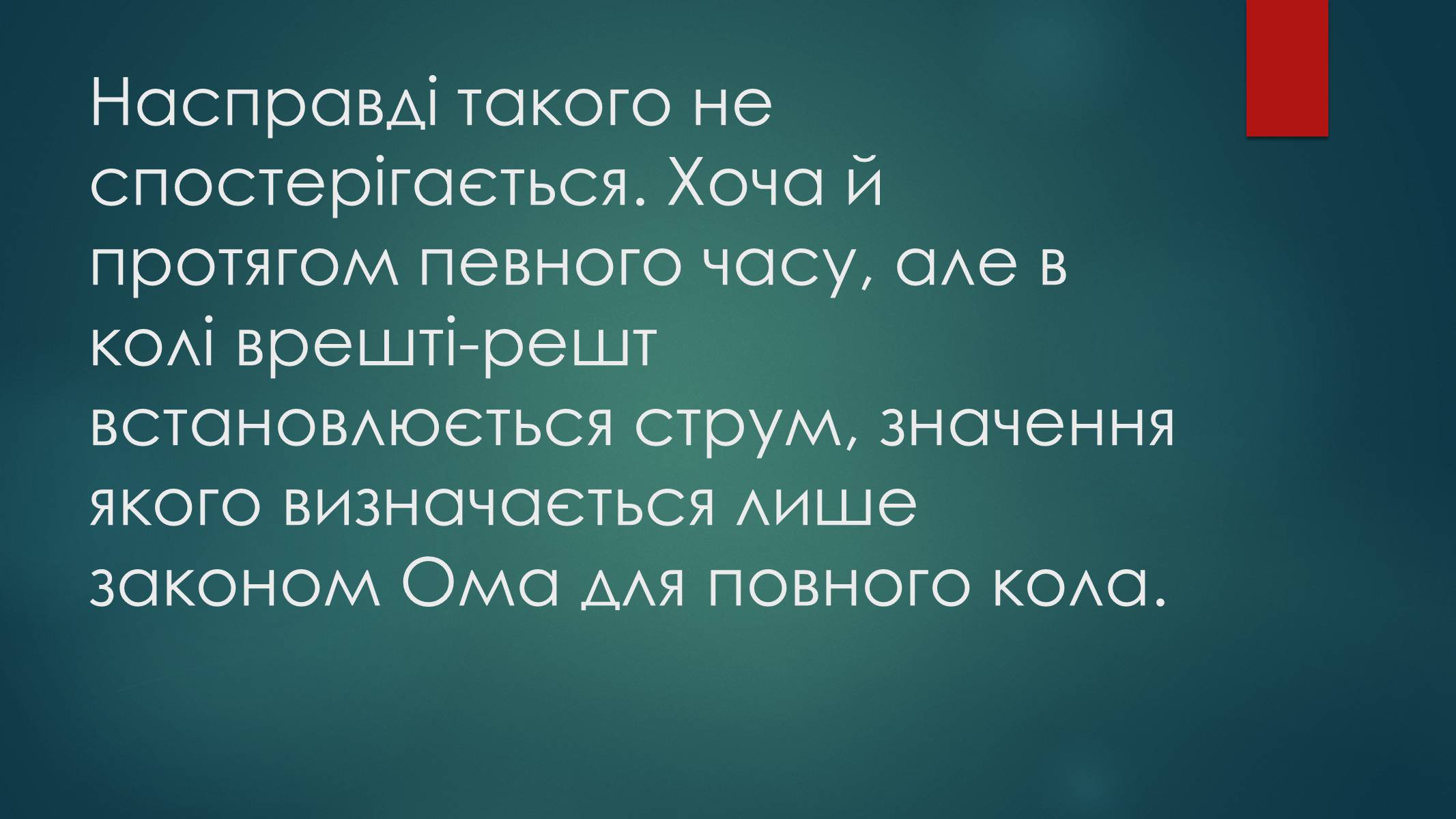

Слайд #8
Насправді такого не спостерігається. Хоча й протягом певного часу, але в колі врешті-решт встановлюється струм, значення якого визначається лише законом Ома для повного кола.

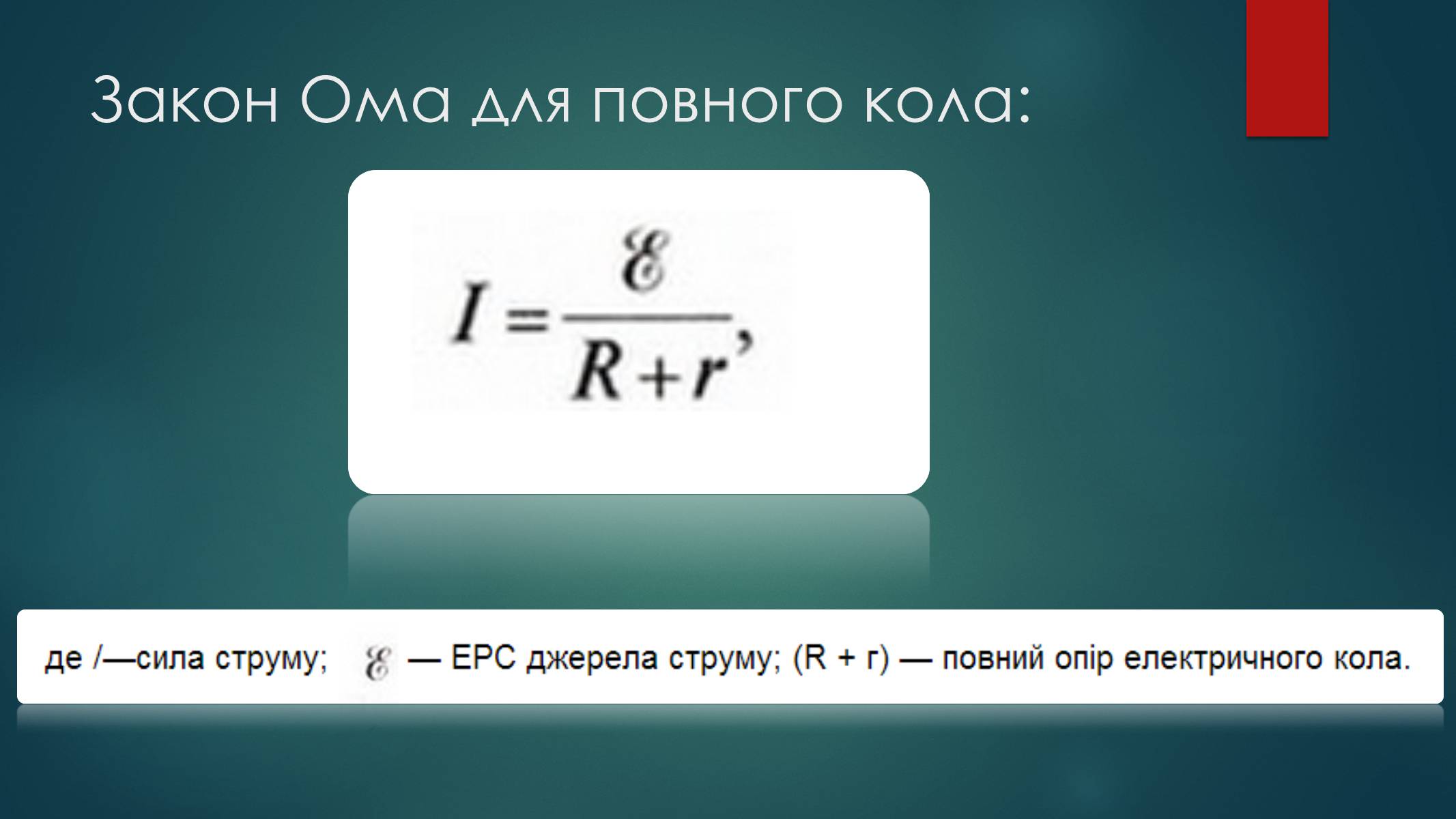

Слайд #9
Закон Ома для повного кола:
Слайд #10
Дякую за увагу!
