Презентація на тему «Ядерный реактор»
269
Поділитись підручником в соціальних мережах
Слайд #1

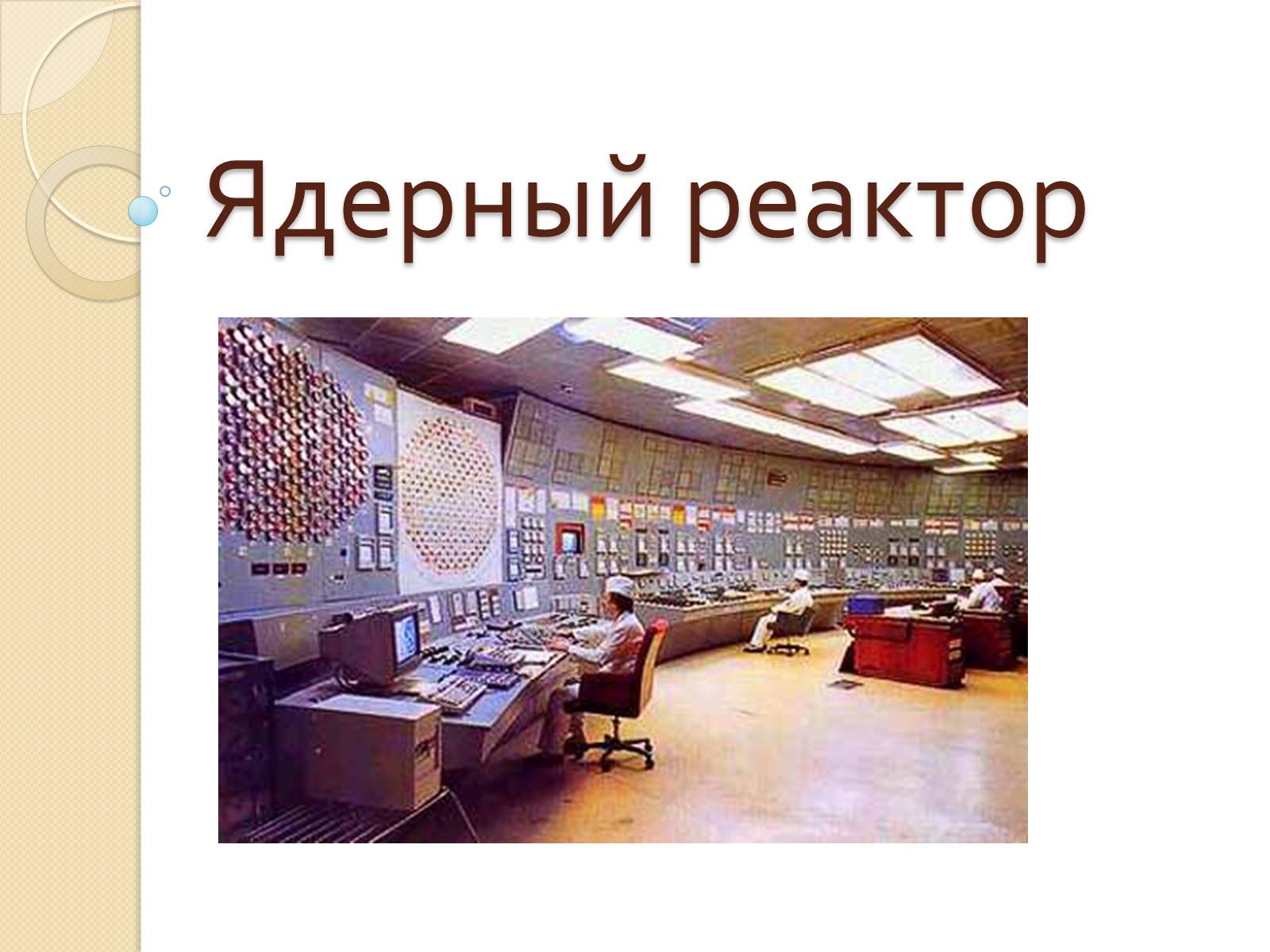

Ядерный реактор

Слайд #2

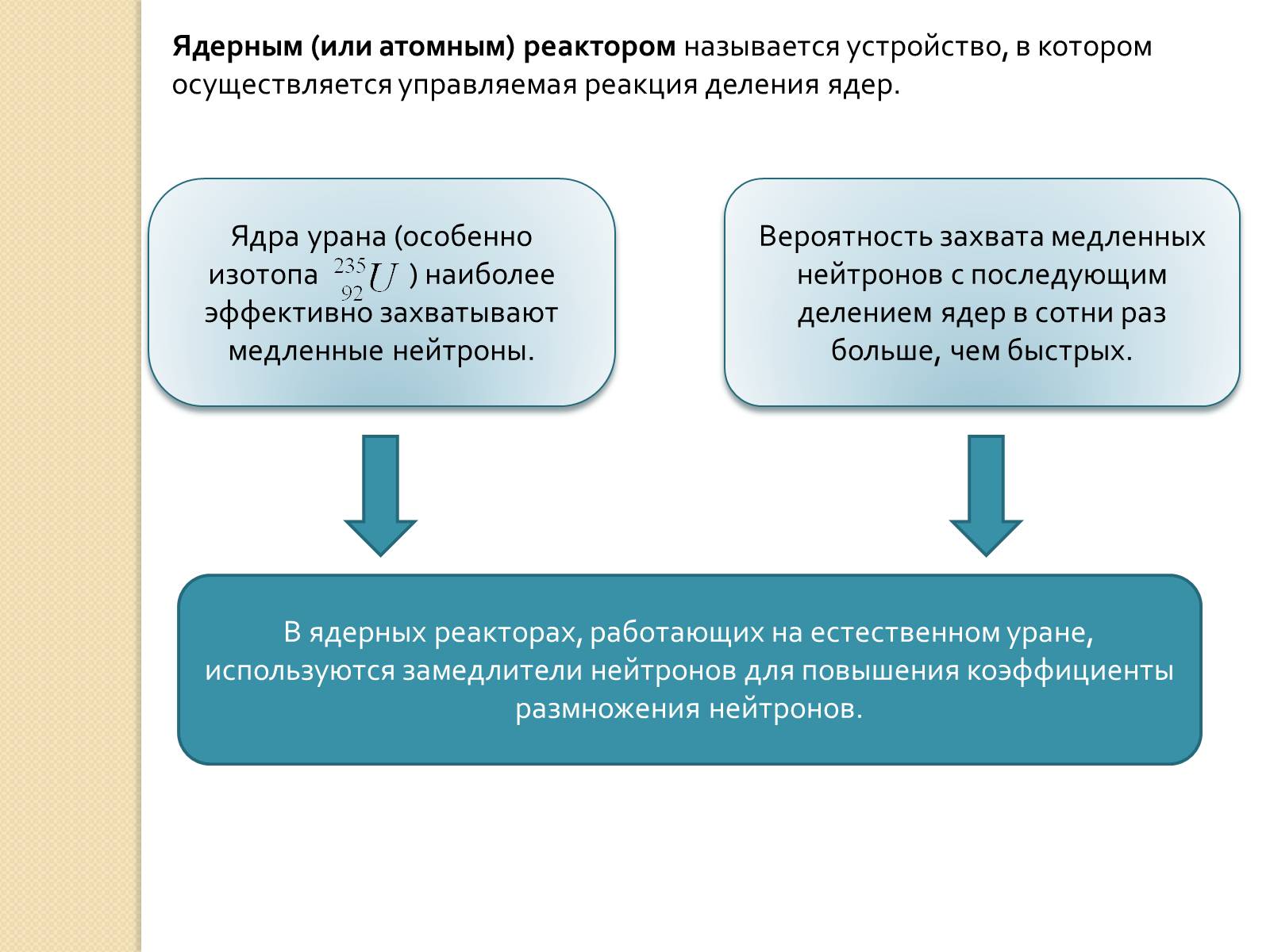

Ядерным (или атомным) реактором называется устройство, в котором осуществляется управляемая реакция деления ядер.
Ядра урана (особенно изотопа ) наиболее эффективно захватывают медленные нейтроны.
Вероятность захвата медленных нейтронов с последующим делением ядер в сотни раз больше, чем быстрых.
В ядерных реакторах, работающих на естественном уране, используются замедлители нейтронов для повышения коэффициенты размножения нейтронов.
Ядра урана (особенно изотопа ) наиболее эффективно захватывают медленные нейтроны.
Вероятность захвата медленных нейтронов с последующим делением ядер в сотни раз больше, чем быстрых.
В ядерных реакторах, работающих на естественном уране, используются замедлители нейтронов для повышения коэффициенты размножения нейтронов.

Слайд #3

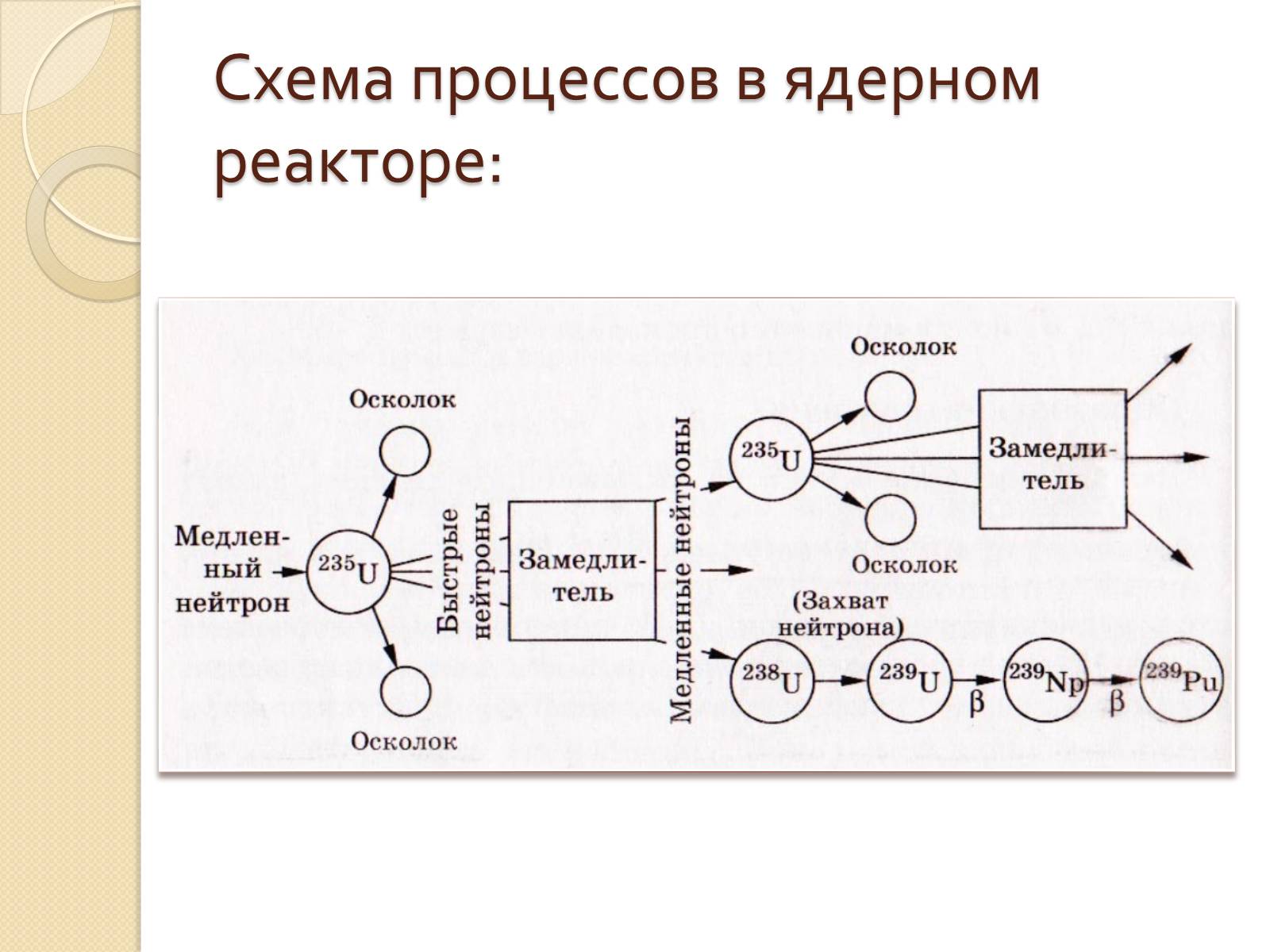

Схема процессов в ядерном реакторе:

Слайд #4

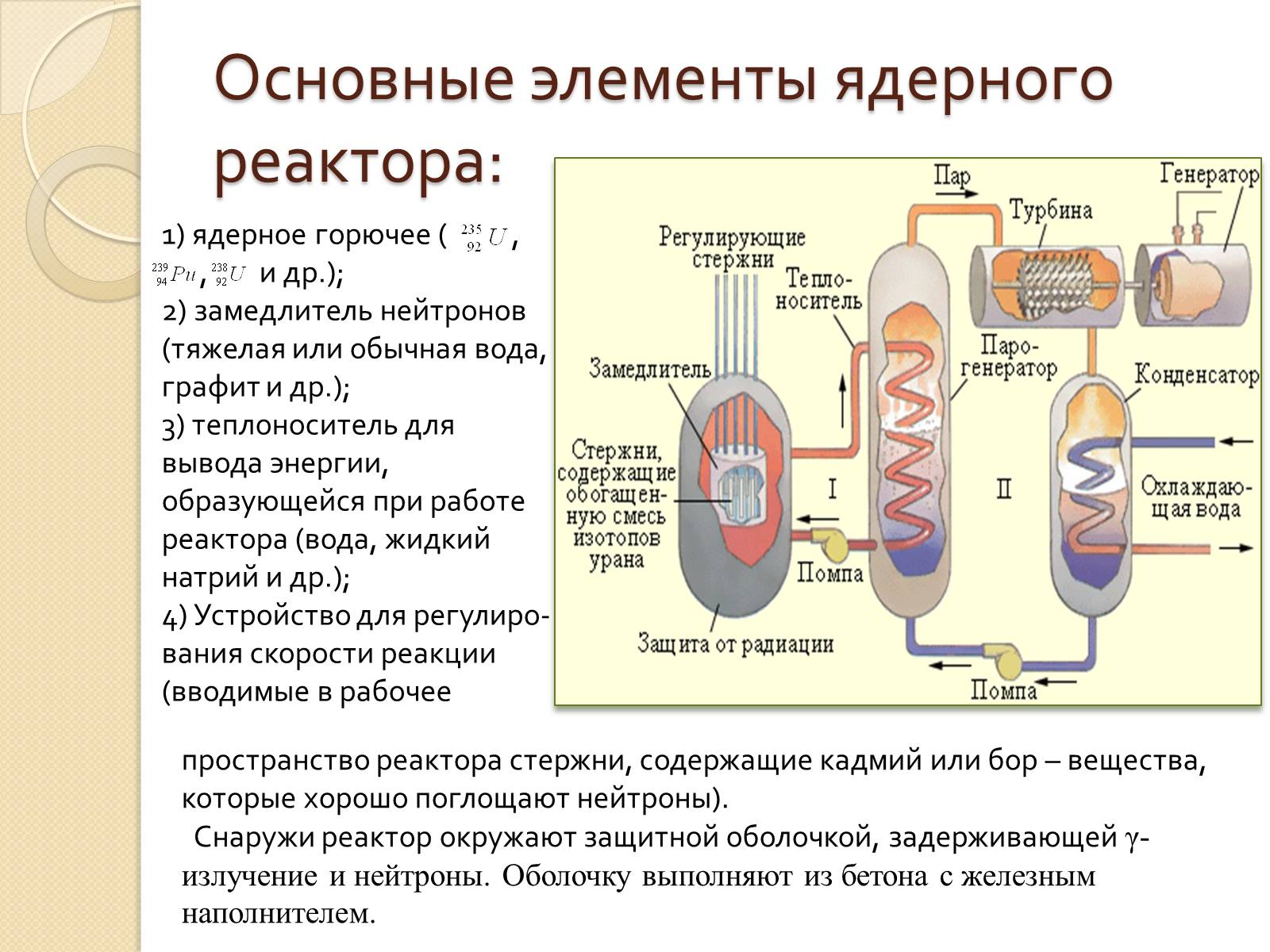

Основные элементы ядерного реактора:
1) ядерное горючее ( ,
, и др.);
2) замедлитель нейтронов (тяжелая или обычная вода, графит и др.);
3) теплоноситель для вывода энергии, образующейся при работе реактора (вода, жидкий натрий и др.);
4) Устройство для регулиро-
вания скорости реакции (вводимые в рабочее
пространство реактора стержни, содержащие кадмий или бор – вещества, которые хорошо поглощают нейтроны).
Снаружи реактор окружают защитной оболочкой, задерживающей γ-излучение и нейтроны. Оболочку выполняют из бетона с железным наполнителем.
1) ядерное горючее ( ,
, и др.);
2) замедлитель нейтронов (тяжелая или обычная вода, графит и др.);
3) теплоноситель для вывода энергии, образующейся при работе реактора (вода, жидкий натрий и др.);
4) Устройство для регулиро-
вания скорости реакции (вводимые в рабочее
пространство реактора стержни, содержащие кадмий или бор – вещества, которые хорошо поглощают нейтроны).
Снаружи реактор окружают защитной оболочкой, задерживающей γ-излучение и нейтроны. Оболочку выполняют из бетона с железным наполнителем.

Слайд #5

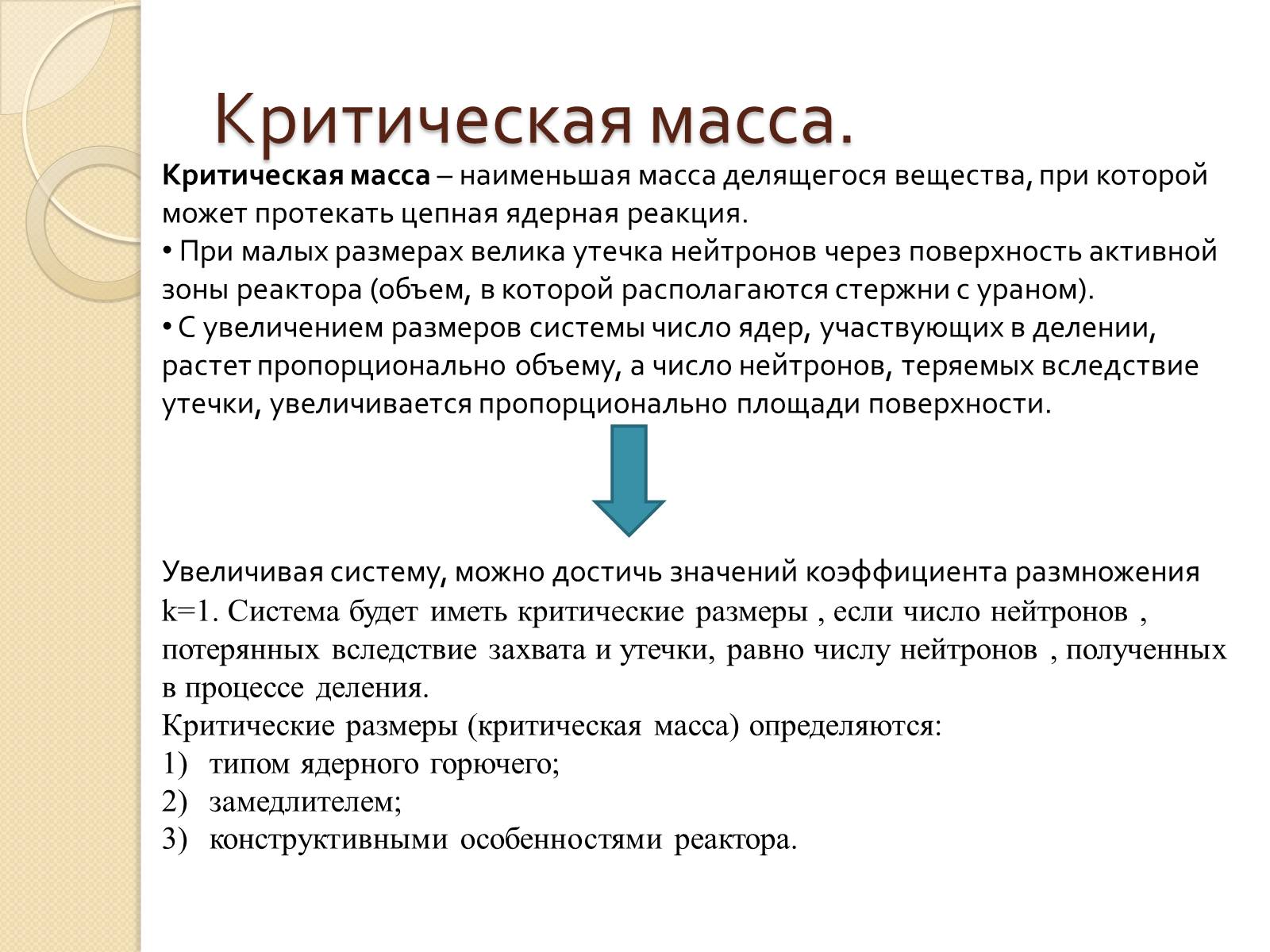

Критическая масса.
Критическая масса – наименьшая масса делящегося вещества, при которой может протекать цепная ядерная реакция.
При малых размерах велика утечка нейтронов через поверхность активной зоны реактора (объем, в которой располагаются стержни с ураном).
С увеличением размеров системы число ядер, участвующих в делении, растет пропорционально объему, а число нейтронов, теряемых вследствие утечки, увеличивается пропорционально площади поверхности.
Увеличивая систему, можно достичь значений коэффициента размножения k=1. Система будет иметь критические размеры , если число нейтронов , потерянных вследствие захвата и утечки, равно числу нейтронов , полученных в процессе деления.
Критические размеры (критическая масса) определяются:
типом ядерного горючего;
замедлителем;
конструктивными особенностями реактора.
Критическая масса – наименьшая масса делящегося вещества, при которой может протекать цепная ядерная реакция.
При малых размерах велика утечка нейтронов через поверхность активной зоны реактора (объем, в которой располагаются стержни с ураном).
С увеличением размеров системы число ядер, участвующих в делении, растет пропорционально объему, а число нейтронов, теряемых вследствие утечки, увеличивается пропорционально площади поверхности.
Увеличивая систему, можно достичь значений коэффициента размножения k=1. Система будет иметь критические размеры , если число нейтронов , потерянных вследствие захвата и утечки, равно числу нейтронов , полученных в процессе деления.
Критические размеры (критическая масса) определяются:
типом ядерного горючего;
замедлителем;
конструктивными особенностями реактора.

Слайд #6

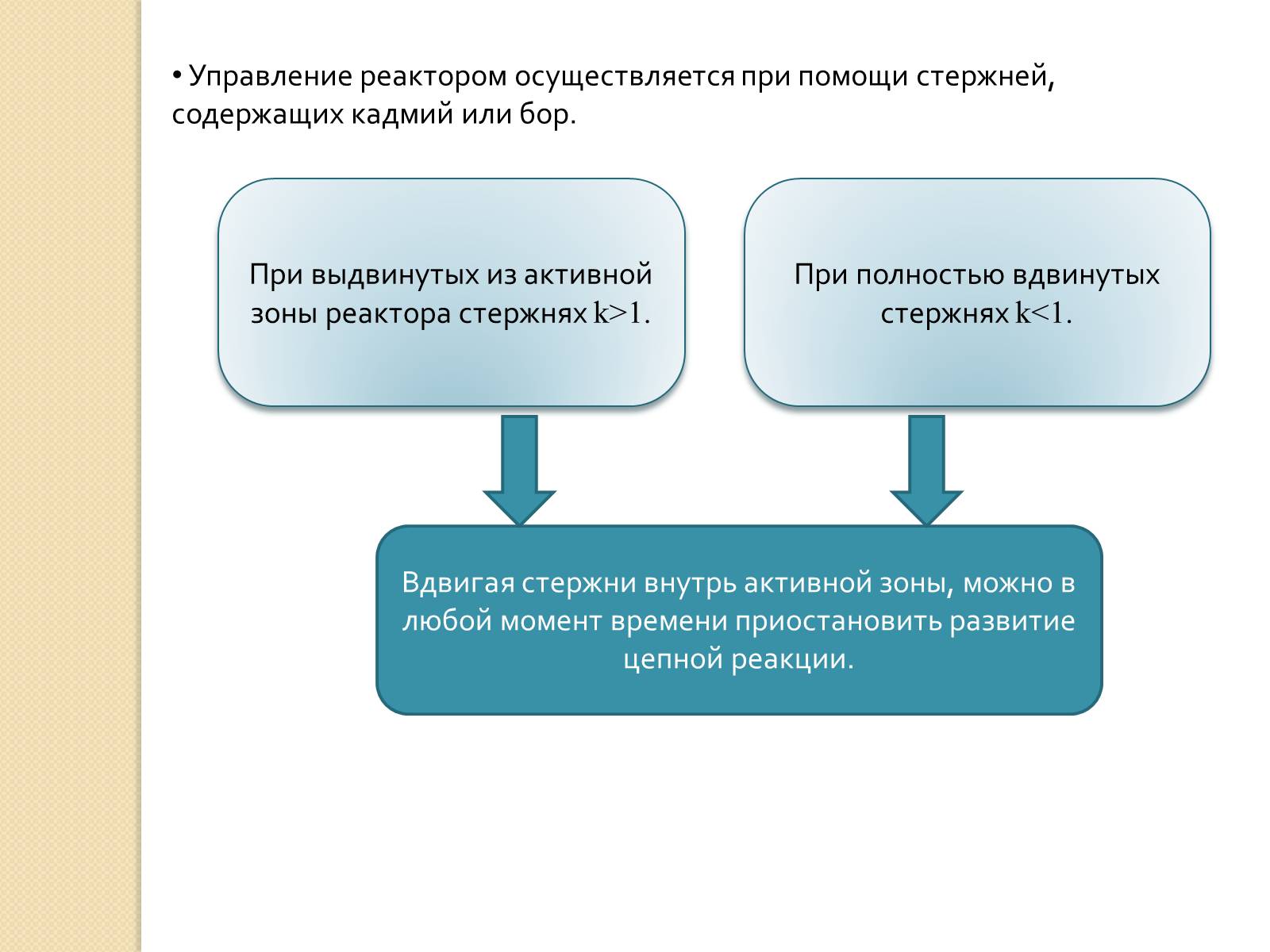

Управление реактором осуществляется при помощи стержней, содержащих кадмий или бор.
При выдвинутых из активной зоны реактора стержнях k>1.
При полностью вдвинутых стержнях k<1.
Вдвигая стержни внутрь активной зоны, можно в любой момент времени приостановить развитие цепной реакции.
При выдвинутых из активной зоны реактора стержнях k>1.
При полностью вдвинутых стержнях k<1.
Вдвигая стержни внутрь активной зоны, можно в любой момент времени приостановить развитие цепной реакции.

Слайд #7

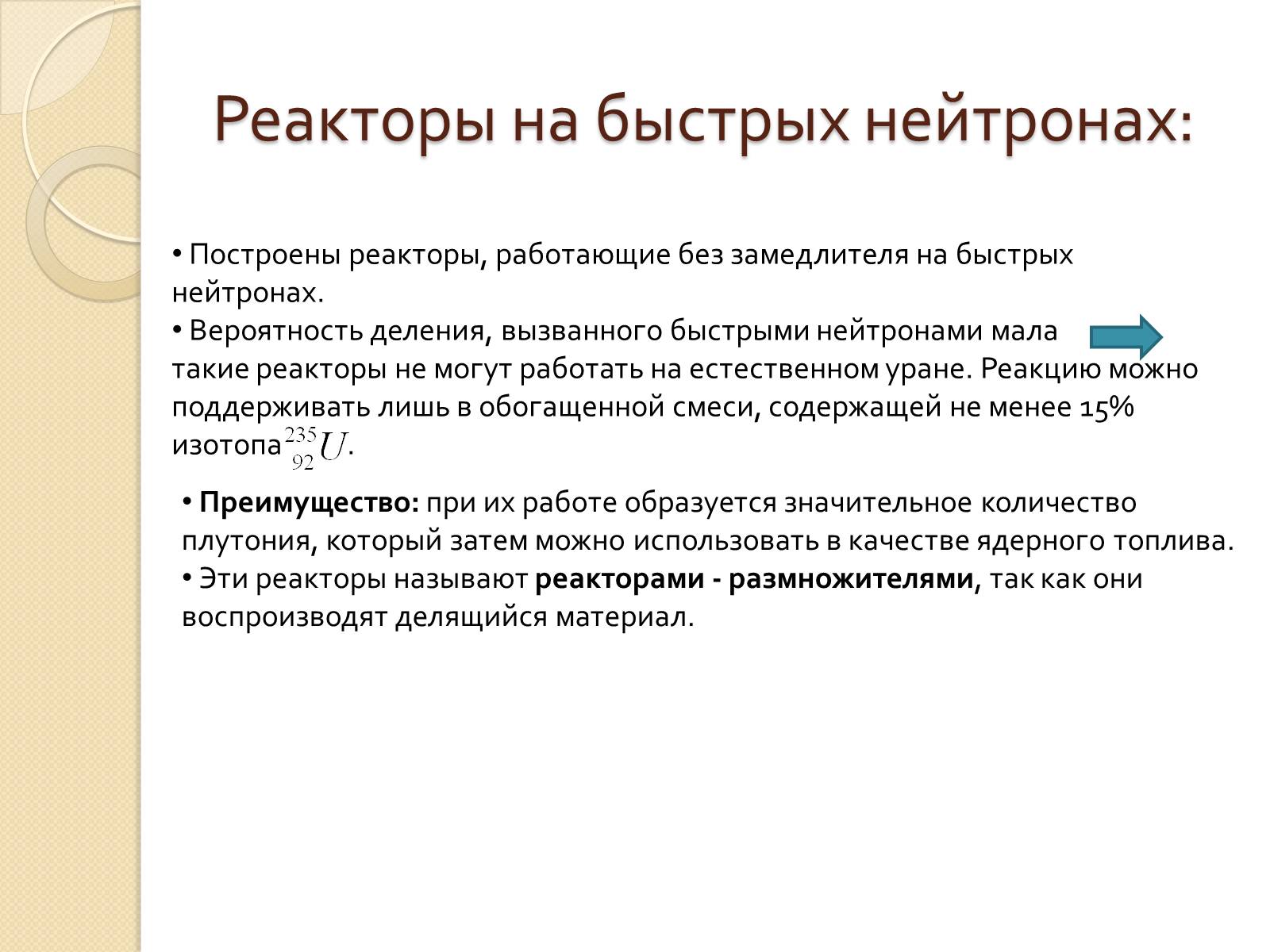

Реакторы на быстрых нейтронах:
Построены реакторы, работающие без замедлителя на быстрых нейтронах.
Вероятность деления, вызванного быстрыми нейтронами мала
такие реакторы не могут работать на естественном уране. Реакцию можно поддерживать лишь в обогащенной смеси, содержащей не менее 15% изотопа .
Преимущество: при их работе образуется значительное количество плутония, который затем можно использовать в качестве ядерного топлива.
Эти реакторы называют реакторами - размножителями, так как они воспроизводят делящийся материал.
Построены реакторы, работающие без замедлителя на быстрых нейтронах.
Вероятность деления, вызванного быстрыми нейтронами мала
такие реакторы не могут работать на естественном уране. Реакцию можно поддерживать лишь в обогащенной смеси, содержащей не менее 15% изотопа .
Преимущество: при их работе образуется значительное количество плутония, который затем можно использовать в качестве ядерного топлива.
Эти реакторы называют реакторами - размножителями, так как они воспроизводят делящийся материал.

Слайд #8
Первые ядерные реакторы
Впервые цепная ядерная реакция урана была осуществлена в США коллективом ученых под руководством Энрико Ферми в декабре 1942г.
В нашей стране первый ядерный реактор был запущен 25 декабря 1946 г. коллективом физиков, который возглавлял ученый Игорь Васильевич Курчатов (1903-1960).
Энрико Ферми (1901-1954)
Игорь Васильевич Курчатов
(1903-1960)
Впервые цепная ядерная реакция урана была осуществлена в США коллективом ученых под руководством Энрико Ферми в декабре 1942г.
В нашей стране первый ядерный реактор был запущен 25 декабря 1946 г. коллективом физиков, который возглавлял ученый Игорь Васильевич Курчатов (1903-1960).
Энрико Ферми (1901-1954)
Игорь Васильевич Курчатов
(1903-1960)
