Презентація на тему «Іжекторна система»
274
Слайд #1
Іжекторна система
Слайд #2

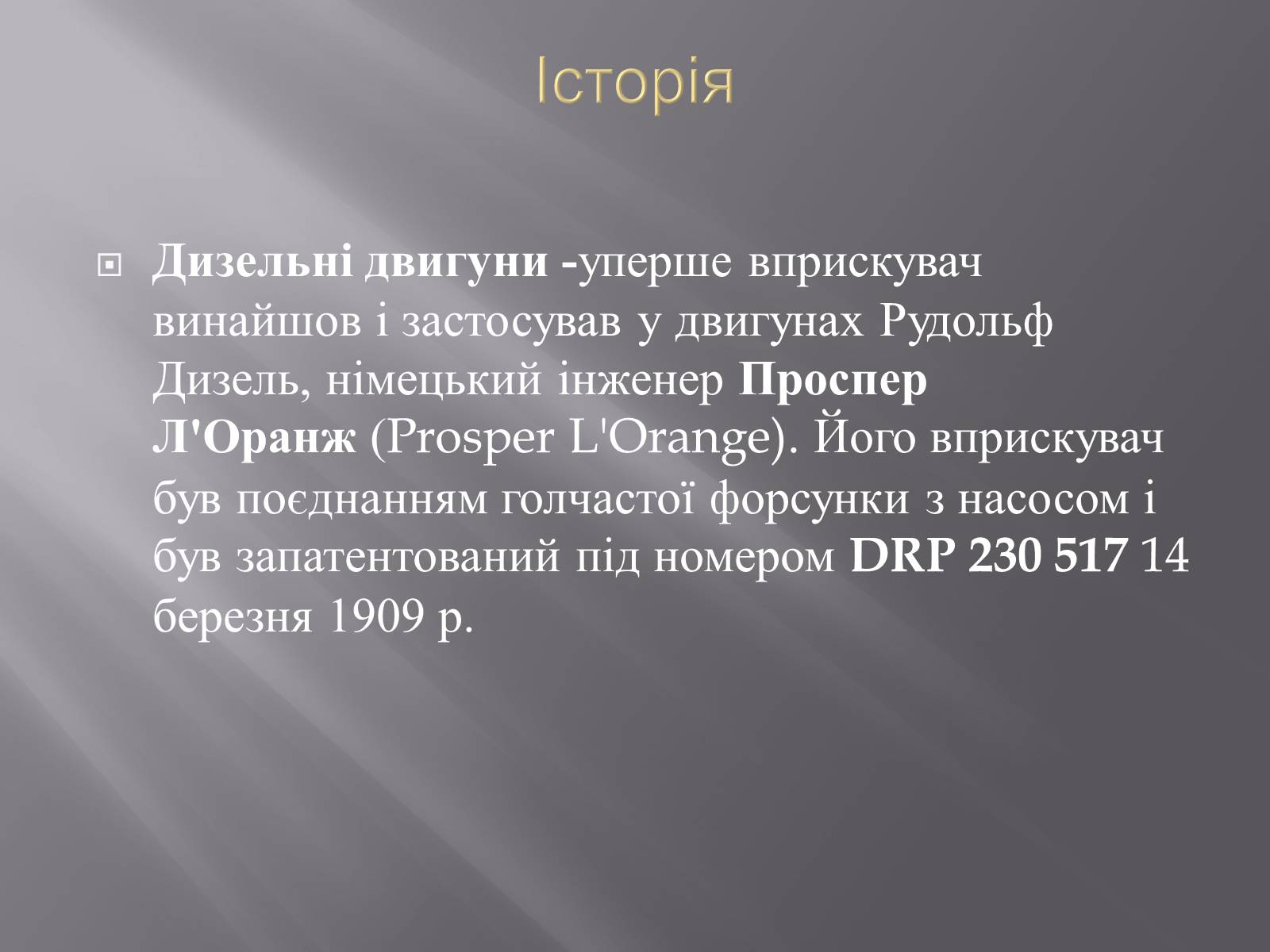

Історія
Дизельні двигуни -уперше вприскувач винайшов і застосував у двигунах Рудольф Дизель, німецький інженер Проспер Л'Оранж (Prosper L'Orange). Його вприскувач був поєднанням голчастої форсунки з насосом і був запатентований під номером DRP 230 517 14 березня 1909 р.
Дизельні двигуни -уперше вприскувач винайшов і застосував у двигунах Рудольф Дизель, німецький інженер Проспер Л'Оранж (Prosper L'Orange). Його вприскувач був поєднанням голчастої форсунки з насосом і був запатентований під номером DRP 230 517 14 березня 1909 р.
Слайд #3

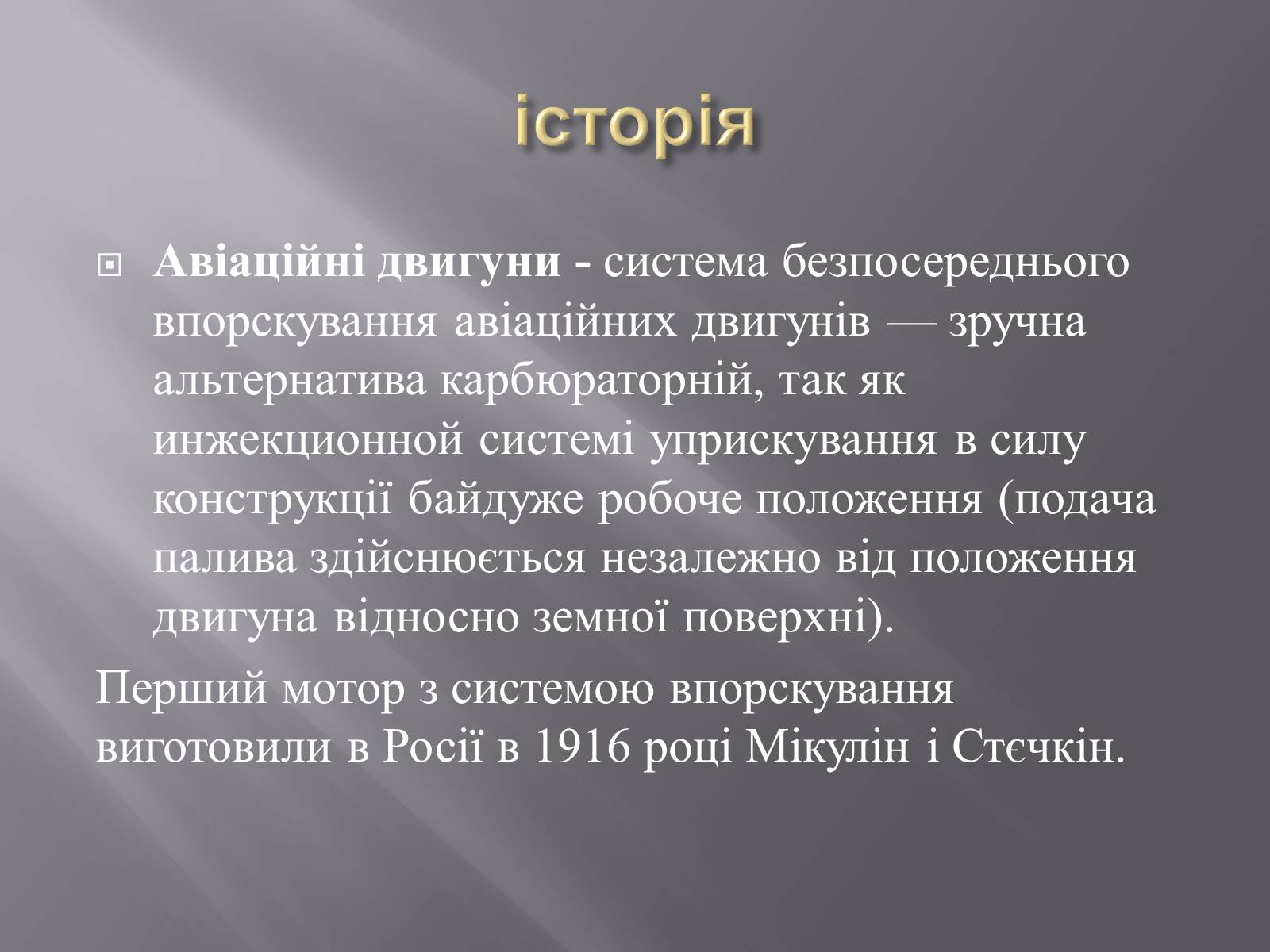

історія
Авіаційні двигуни - система безпосереднього впорскування авіаційних двигунів — зручна альтернатива карбюраторній, так як инжекционной системі уприскування в силу конструкції байдуже робоче положення (подача палива здійснюється незалежно від положення двигуна відносно земної поверхні).
Перший мотор з системою впорскування виготовили в Росії в 1916 році Мікулін і Стєчкін.
Авіаційні двигуни - система безпосереднього впорскування авіаційних двигунів — зручна альтернатива карбюраторній, так як инжекционной системі уприскування в силу конструкції байдуже робоче положення (подача палива здійснюється незалежно від положення двигуна відносно земної поверхні).
Перший мотор з системою впорскування виготовили в Росії в 1916 році Мікулін і Стєчкін.
Слайд #4

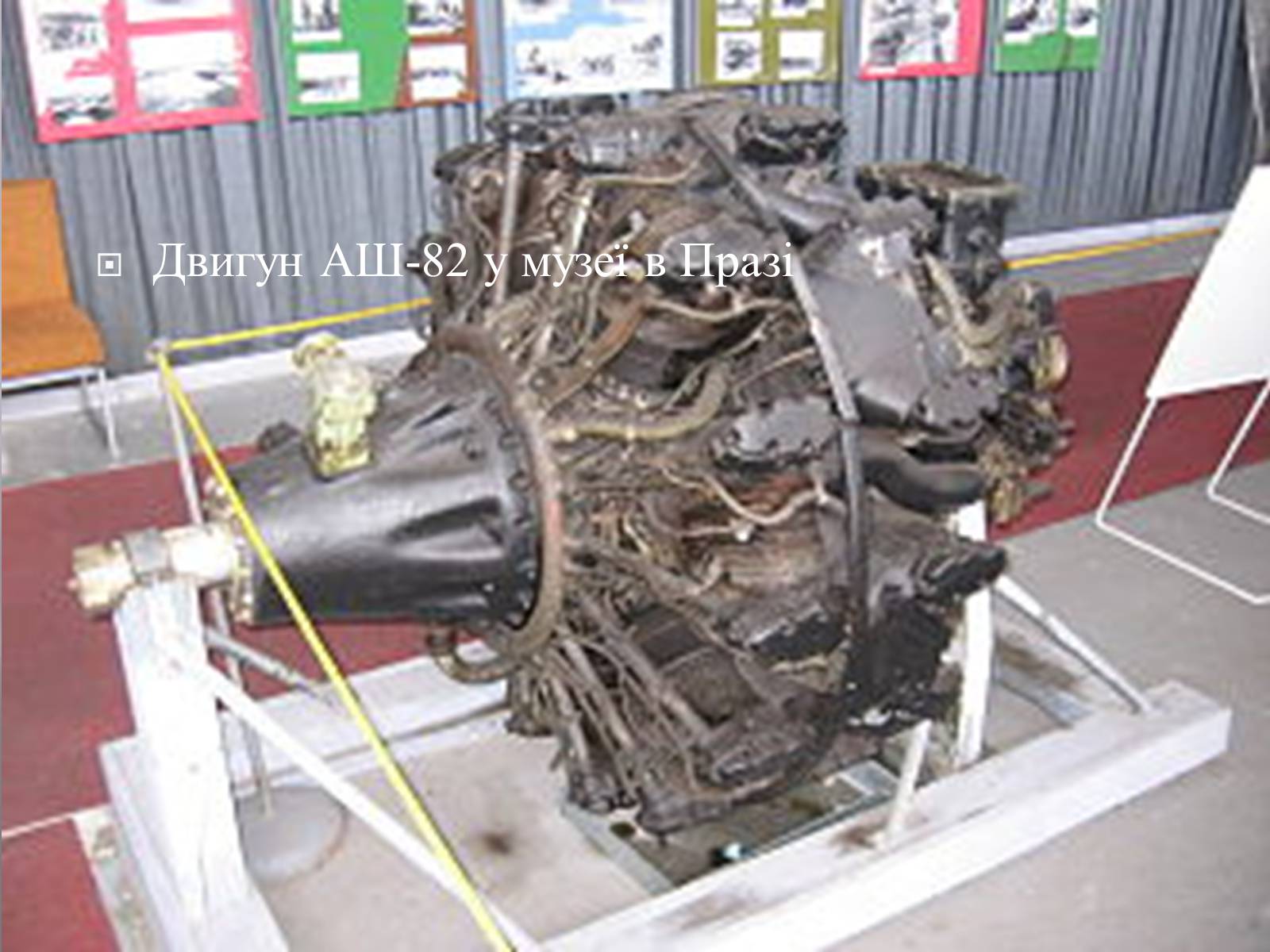

Двигун АШ-82 у музеї в Празі
Слайд #5

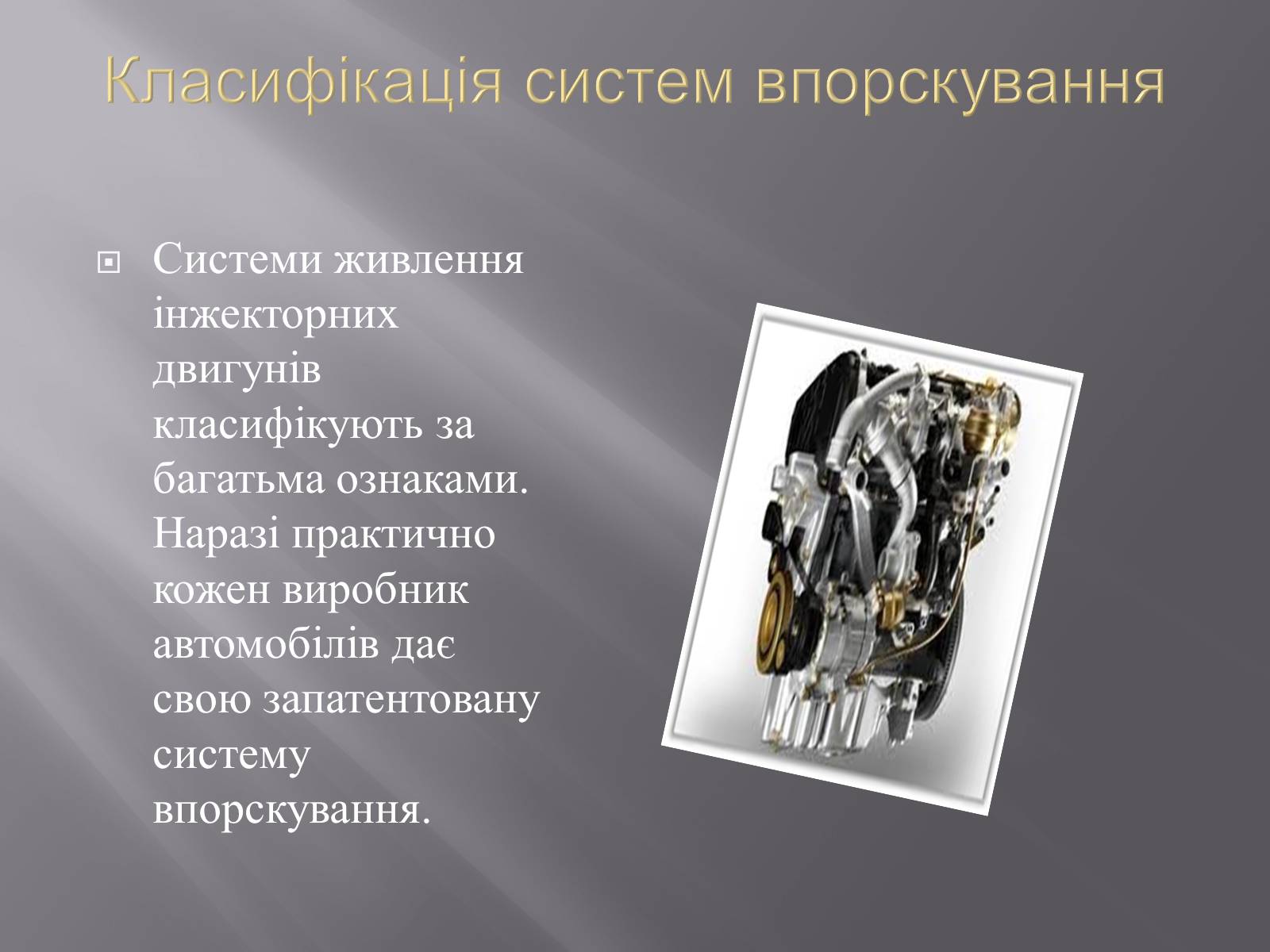

Класифікація систем впорскування
Системи живлення інжекторних двигунів класифікують за багатьма ознаками. Наразі практично кожен виробник автомобілів дає свою запатентовану систему впорскування.
Системи живлення інжекторних двигунів класифікують за багатьма ознаками. Наразі практично кожен виробник автомобілів дає свою запатентовану систему впорскування.
Слайд #6

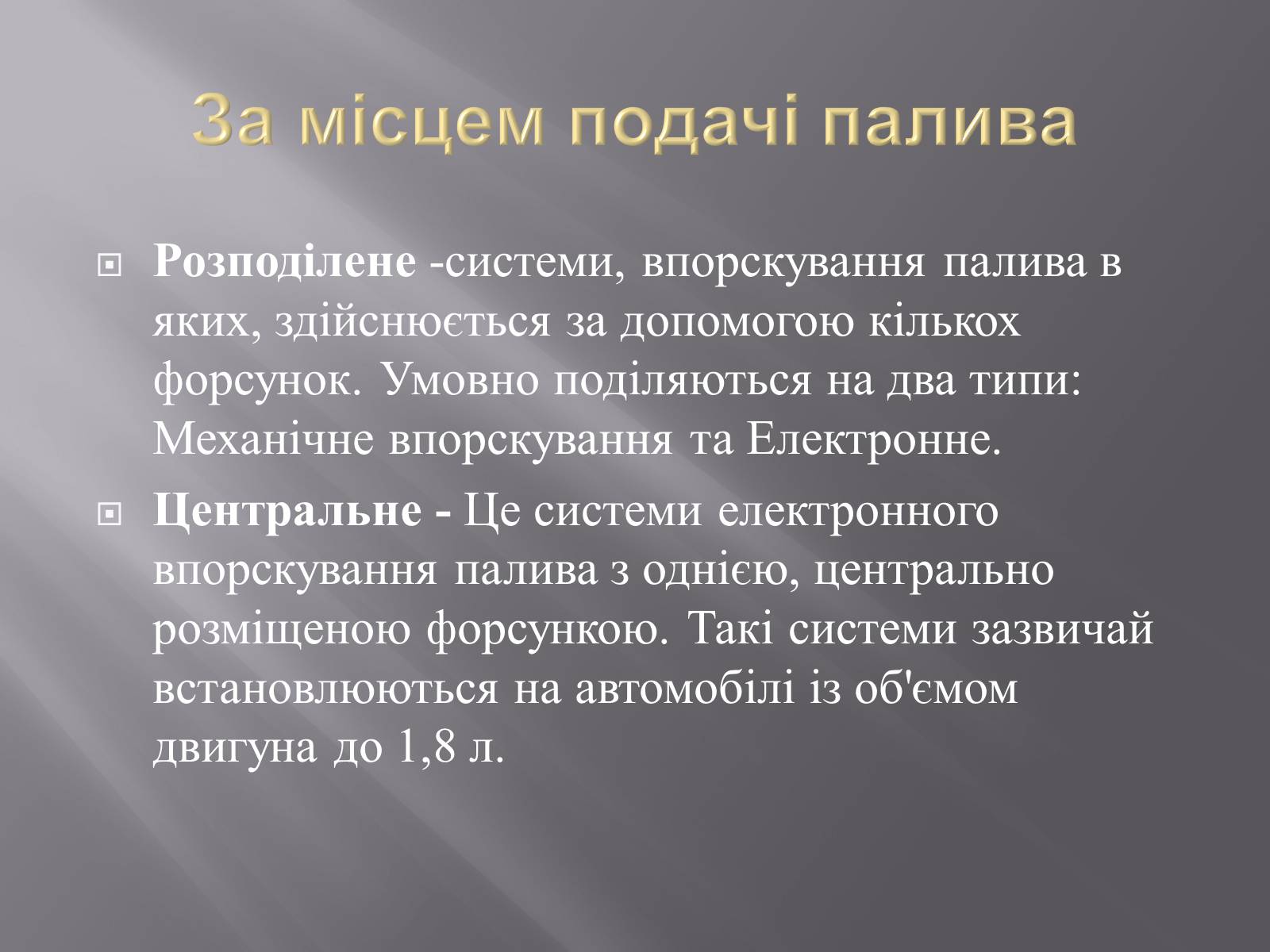

За місцем подачі палива
Розподілене -системи, впорскування палива в яких, здійснюється за допомогою кількох форсунок. Умовно поділяються на два типи: Механічне впорскування та Електронне.
Центральне - Це системи електронного впорскування палива з однією, центрально розміщеною форсункою. Такі системи зазвичай встановлюються на автомобілі із об'ємом двигуна до 1,8 л.
Розподілене -системи, впорскування палива в яких, здійснюється за допомогою кількох форсунок. Умовно поділяються на два типи: Механічне впорскування та Електронне.
Центральне - Це системи електронного впорскування палива з однією, центрально розміщеною форсункою. Такі системи зазвичай встановлюються на автомобілі із об'ємом двигуна до 1,8 л.
Слайд #7

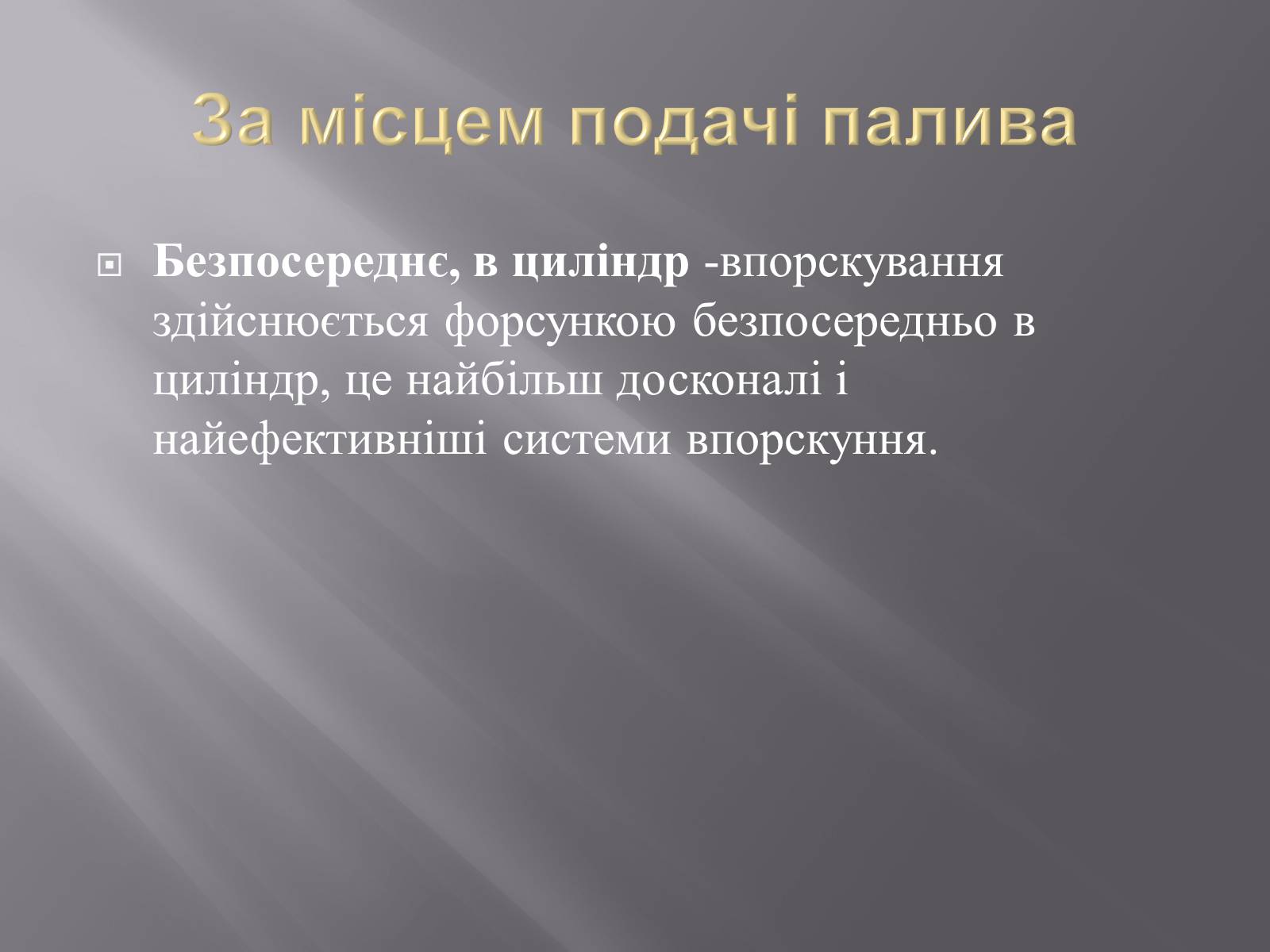

За місцем подачі палива
Безпосереднє, в циліндр -впорскування здійснюється форсункою безпосередньо в циліндр, це найбільш досконалі і найефективніші системи впорскуння.
Безпосереднє, в циліндр -впорскування здійснюється форсункою безпосередньо в циліндр, це найбільш досконалі і найефективніші системи впорскуння.
Слайд #8

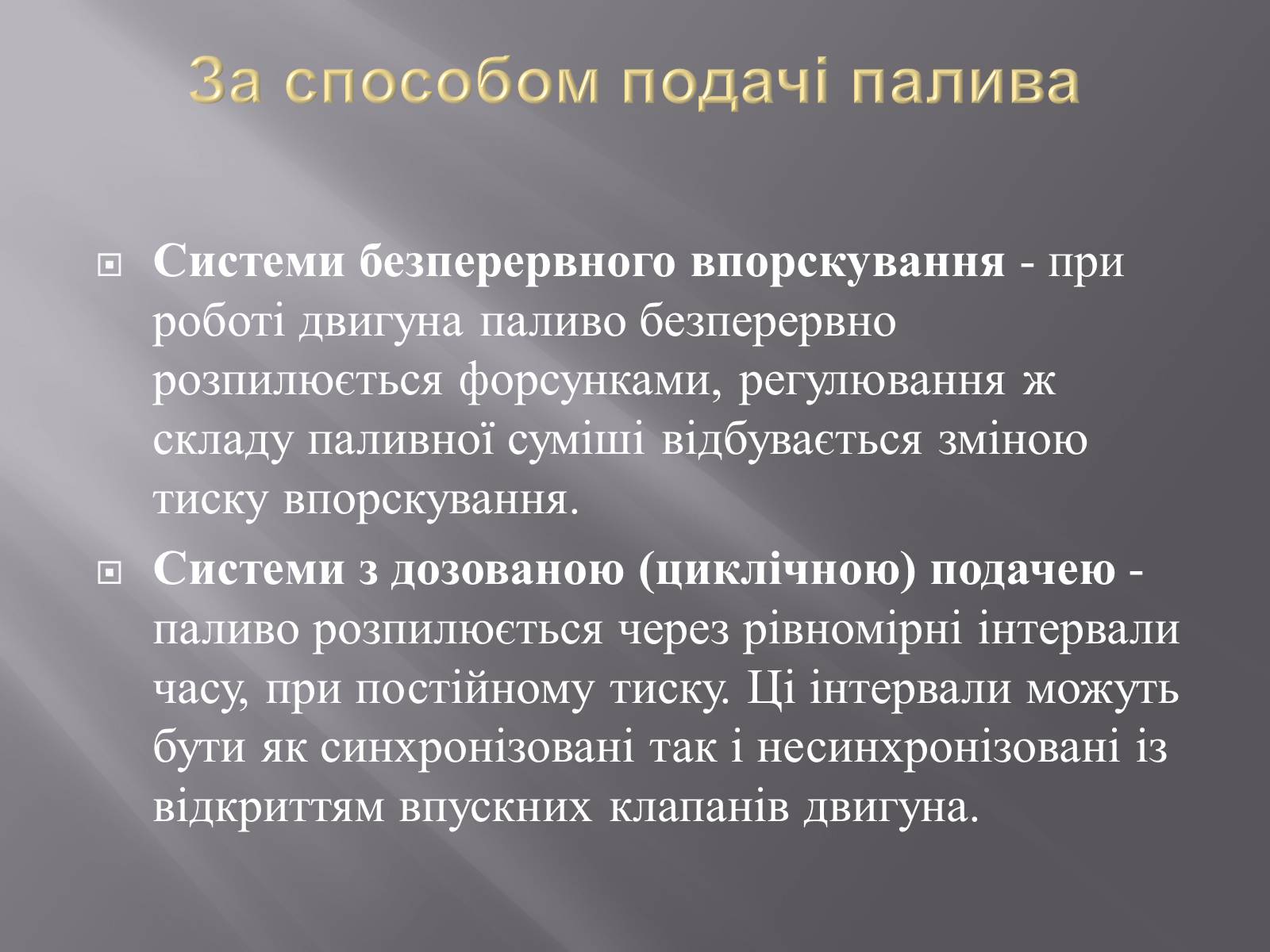

За способом подачі палива
Системи безперервного впорскування - при роботі двигуна паливо безперервно розпилюється форсунками, регулювання ж складу паливної суміші відбувається зміною тиску впорскування.
Системи з дозованою (циклічною) подачею - паливо розпилюється через рівномірні інтервали часу, при постійному тиску. Ці інтервали можуть бути як синхронізовані так і несинхронізовані із відкриттям впускних клапанів двигуна.
Системи безперервного впорскування - при роботі двигуна паливо безперервно розпилюється форсунками, регулювання ж складу паливної суміші відбувається зміною тиску впорскування.
Системи з дозованою (циклічною) подачею - паливо розпилюється через рівномірні інтервали часу, при постійному тиску. Ці інтервали можуть бути як синхронізовані так і несинхронізовані із відкриттям впускних клапанів двигуна.
Слайд #9

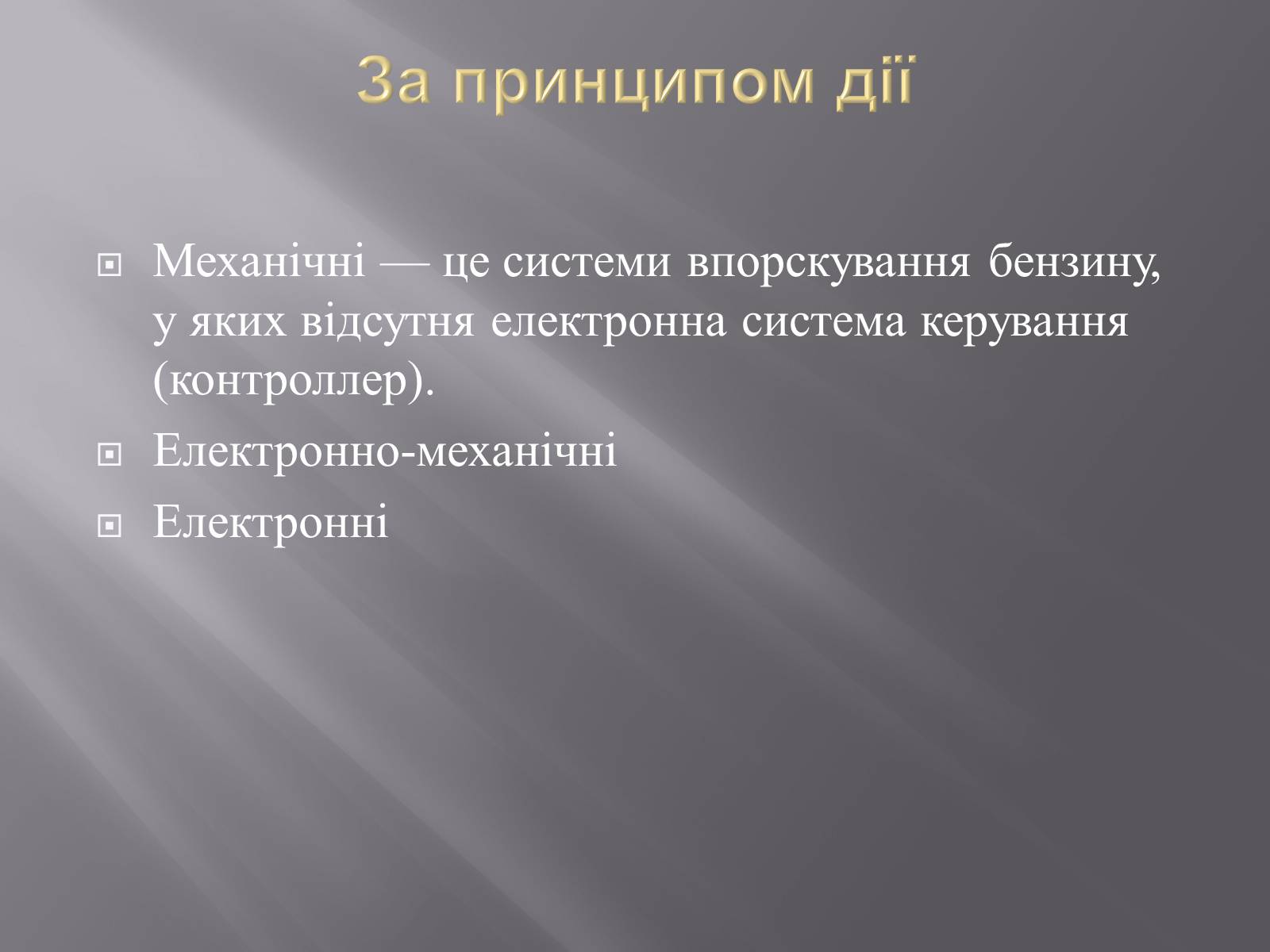

За принципом дії
Механічні — це системи впорскування бензину, у яких відсутня електронна система керування (контроллер).
Електронно-механічні
Електронні
Механічні — це системи впорскування бензину, у яких відсутня електронна система керування (контроллер).
Електронно-механічні
Електронні
Слайд #10

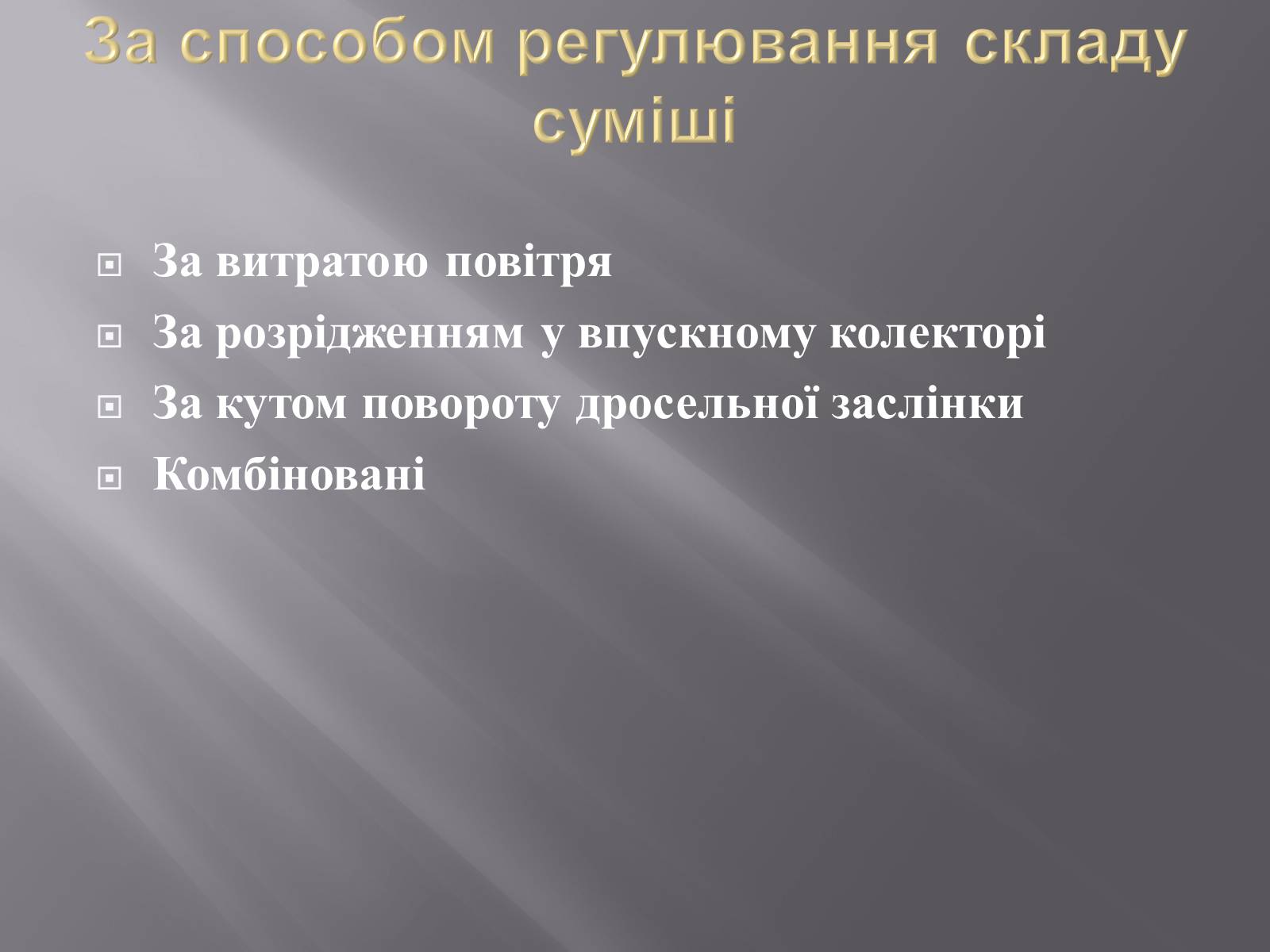

За способом регулювання складу суміші
За витратою повітря
За розрідженням у впускному колекторі
За кутом повороту дросельної заслінки
Комбіновані
За витратою повітря
За розрідженням у впускному колекторі
За кутом повороту дросельної заслінки
Комбіновані
Слайд #11

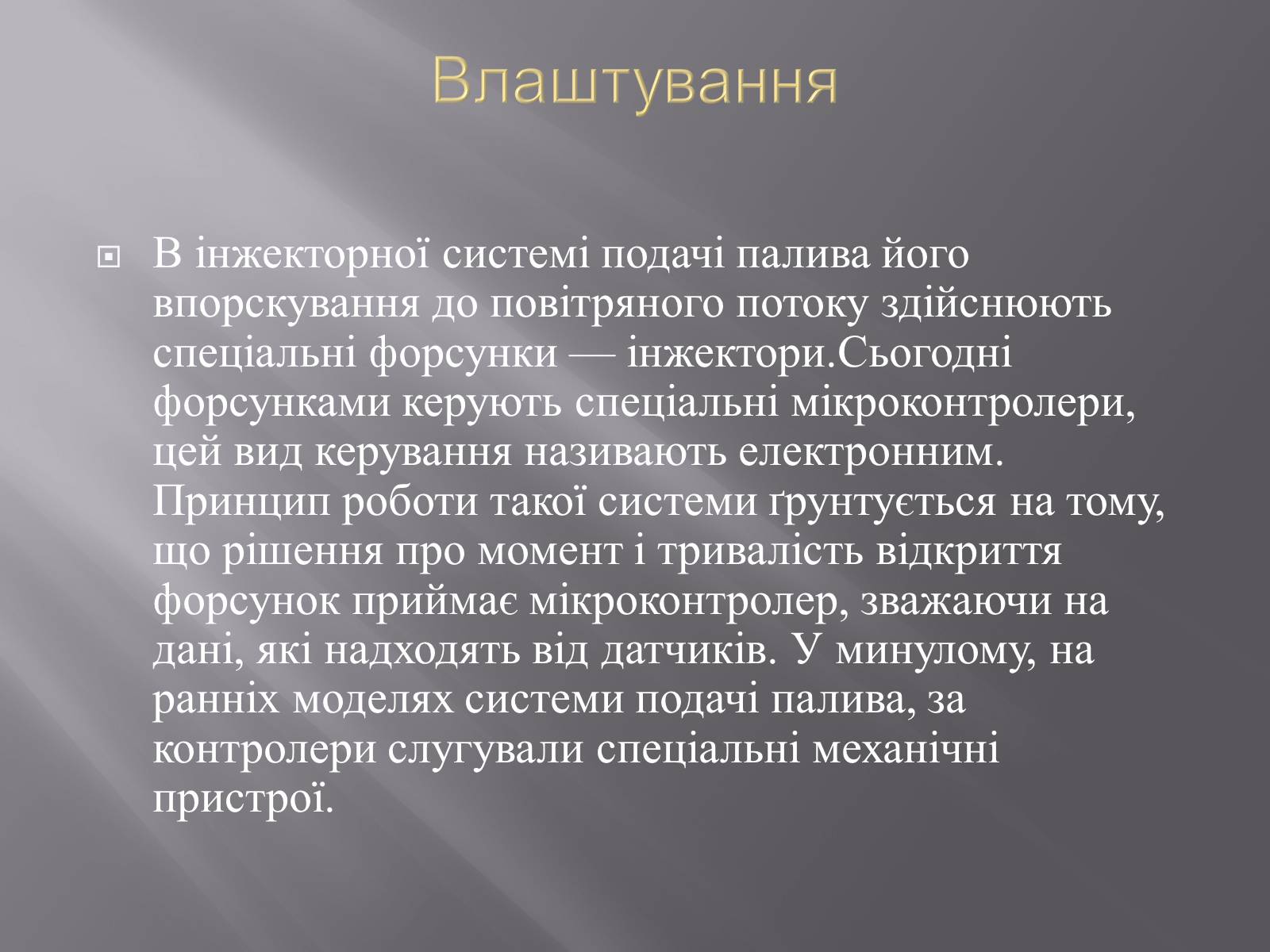

Влаштування
В інжекторної системі подачі палива його впорскування до повітряного потоку здійснюють спеціальні форсунки — інжектори.Сьогодні форсунками керують спеціальні мікроконтролери, цей вид керування називають електронним. Принцип роботи такої системи ґрунтується на тому, що рішення про момент і тривалість відкриття форсунок приймає мікроконтролер, зважаючи на дані, які надходять від датчиків. У минулому, на ранніх моделях системи подачі палива, за контролери слугували спеціальні механічні пристрої.
В інжекторної системі подачі палива його впорскування до повітряного потоку здійснюють спеціальні форсунки — інжектори.Сьогодні форсунками керують спеціальні мікроконтролери, цей вид керування називають електронним. Принцип роботи такої системи ґрунтується на тому, що рішення про момент і тривалість відкриття форсунок приймає мікроконтролер, зважаючи на дані, які надходять від датчиків. У минулому, на ранніх моделях системи подачі палива, за контролери слугували спеціальні механічні пристрої.
Слайд #12
The end
