Презентація на тему «Турбіни»
169
Слайд #1
Турбіни
підготував учень 10-В класу Котенко Роман
підготував учень 10-В класу Котенко Роман
Слайд #2

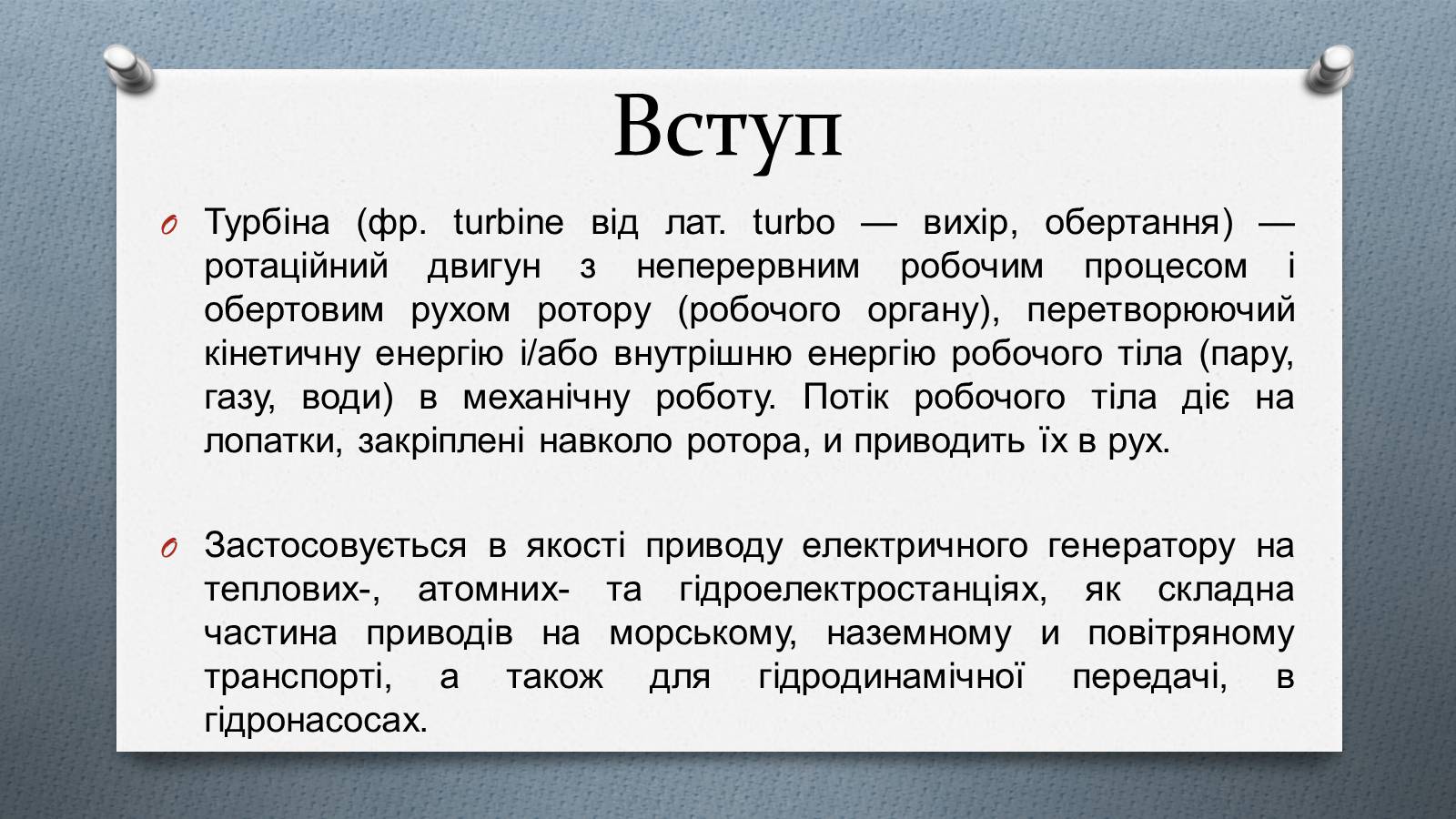

Вступ
Турбіна (фр. turbine від лат. turbo — вихір, обертання) — ротаційний двигун з неперервним робочим процесом і обертовим рухом ротору (робочого органу), перетворюючий кінетичну енергію і/або внутрішню енергію робочого тіла (пару, газу, води) в механічну роботу. Потік робочого тіла діє на лопатки, закріплені навколо ротора, и приводить їх в рух.
Застосовується в якості приводу електричного генератору на теплових-, атомних- та гідроелектростанціях, як складна частина приводів на морському, наземному и повітряному транспорті, а також для гідродинамічної передачі, в гідронасосах.
Турбіна (фр. turbine від лат. turbo — вихір, обертання) — ротаційний двигун з неперервним робочим процесом і обертовим рухом ротору (робочого органу), перетворюючий кінетичну енергію і/або внутрішню енергію робочого тіла (пару, газу, води) в механічну роботу. Потік робочого тіла діє на лопатки, закріплені навколо ротора, и приводить їх в рух.
Застосовується в якості приводу електричного генератору на теплових-, атомних- та гідроелектростанціях, як складна частина приводів на морському, наземному и повітряному транспорті, а також для гідродинамічної передачі, в гідронасосах.
Слайд #3

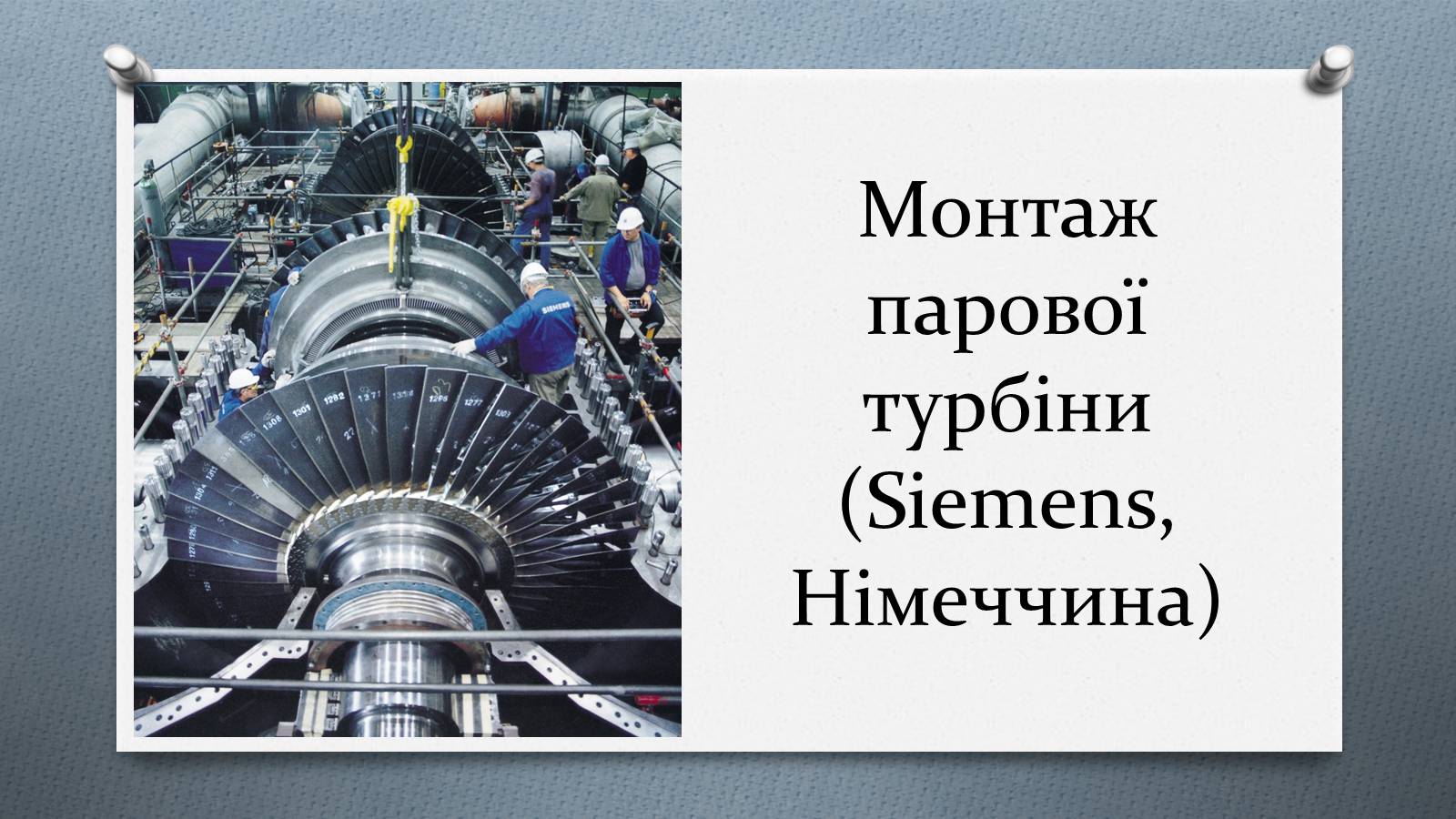

Монтаж парової турбіни (Siemens, Німеччина)
Слайд #4

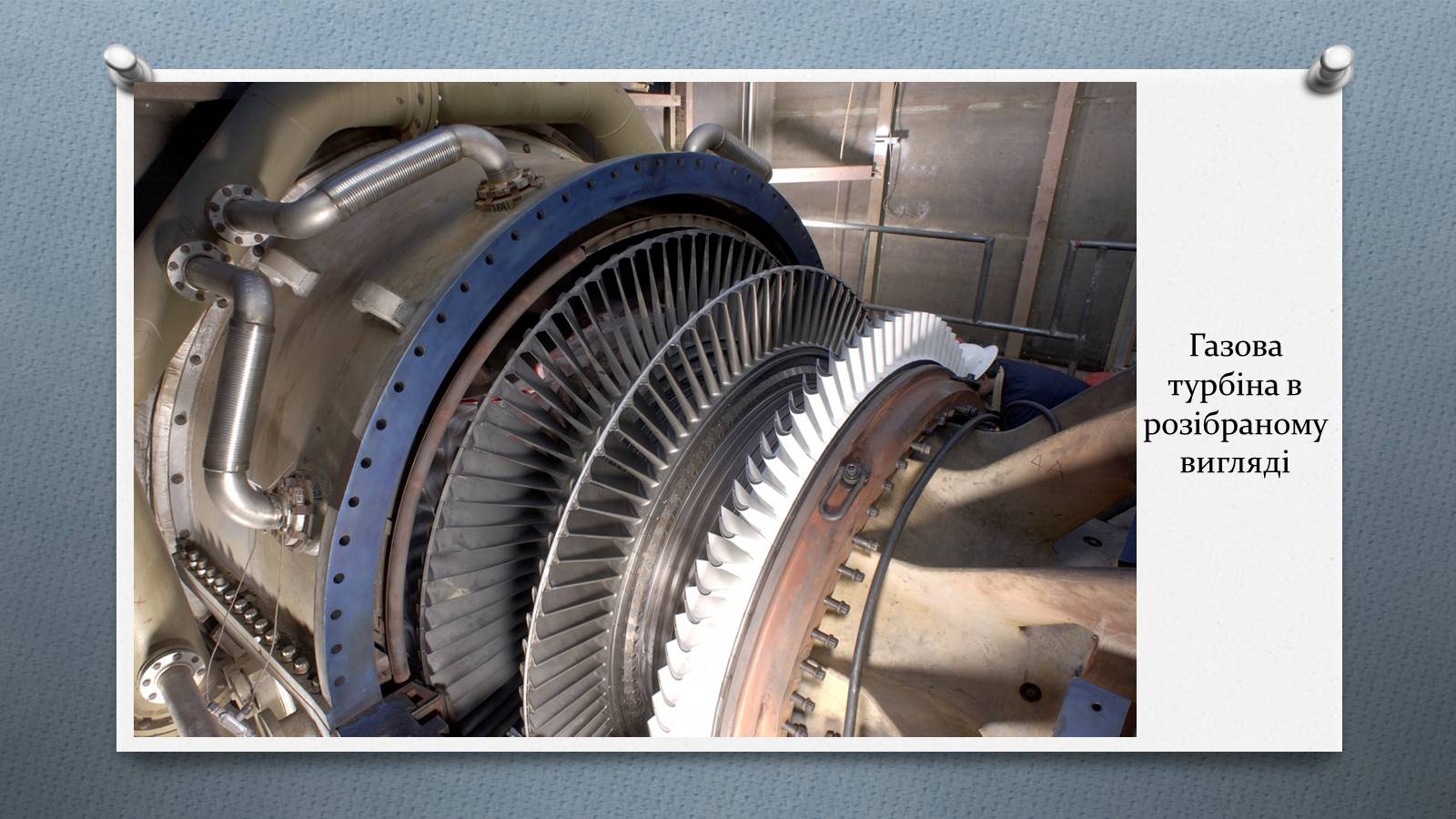

Газова турбіна в розібраному вигляді
Слайд #5

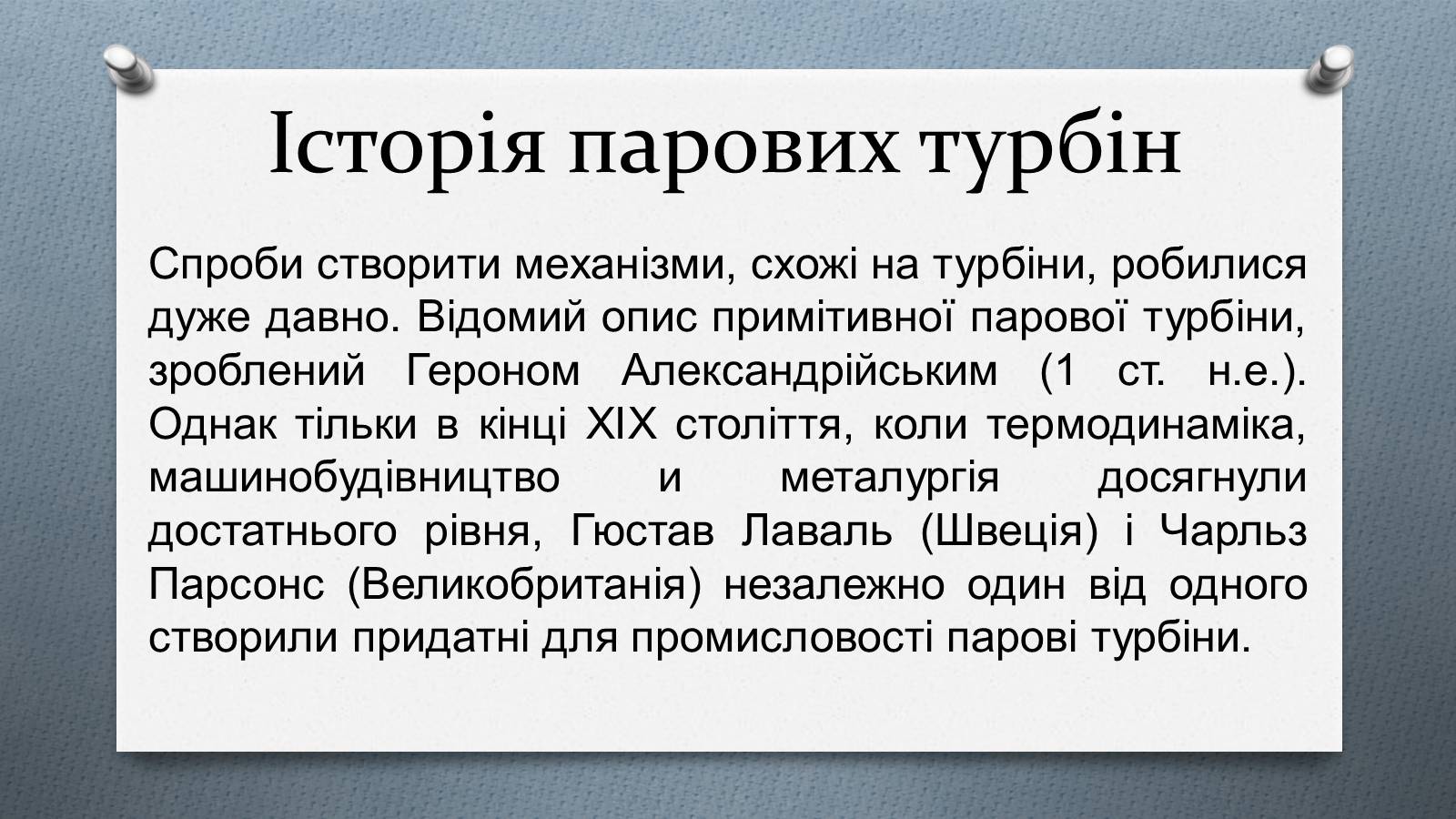

Історія парових турбін
Спроби створити механізми, схожі на турбіни, робилися дуже давно. Відомий опис примітивної парової турбіни, зроблений Героном Александрійським (1 ст. н.е.). Однак тільки в кінці XIX століття, коли термодинаміка, машинобудівництво и металургія досягнули достатнього рівня, Гюстав Лаваль (Швеція) і Чарльз Парсонс (Великобританія) незалежно один від одного створили придатні для промисловості парові турбіни.
Спроби створити механізми, схожі на турбіни, робилися дуже давно. Відомий опис примітивної парової турбіни, зроблений Героном Александрійським (1 ст. н.е.). Однак тільки в кінці XIX століття, коли термодинаміка, машинобудівництво и металургія досягнули достатнього рівня, Гюстав Лаваль (Швеція) і Чарльз Парсонс (Великобританія) незалежно один від одного створили придатні для промисловості парові турбіни.
Слайд #6

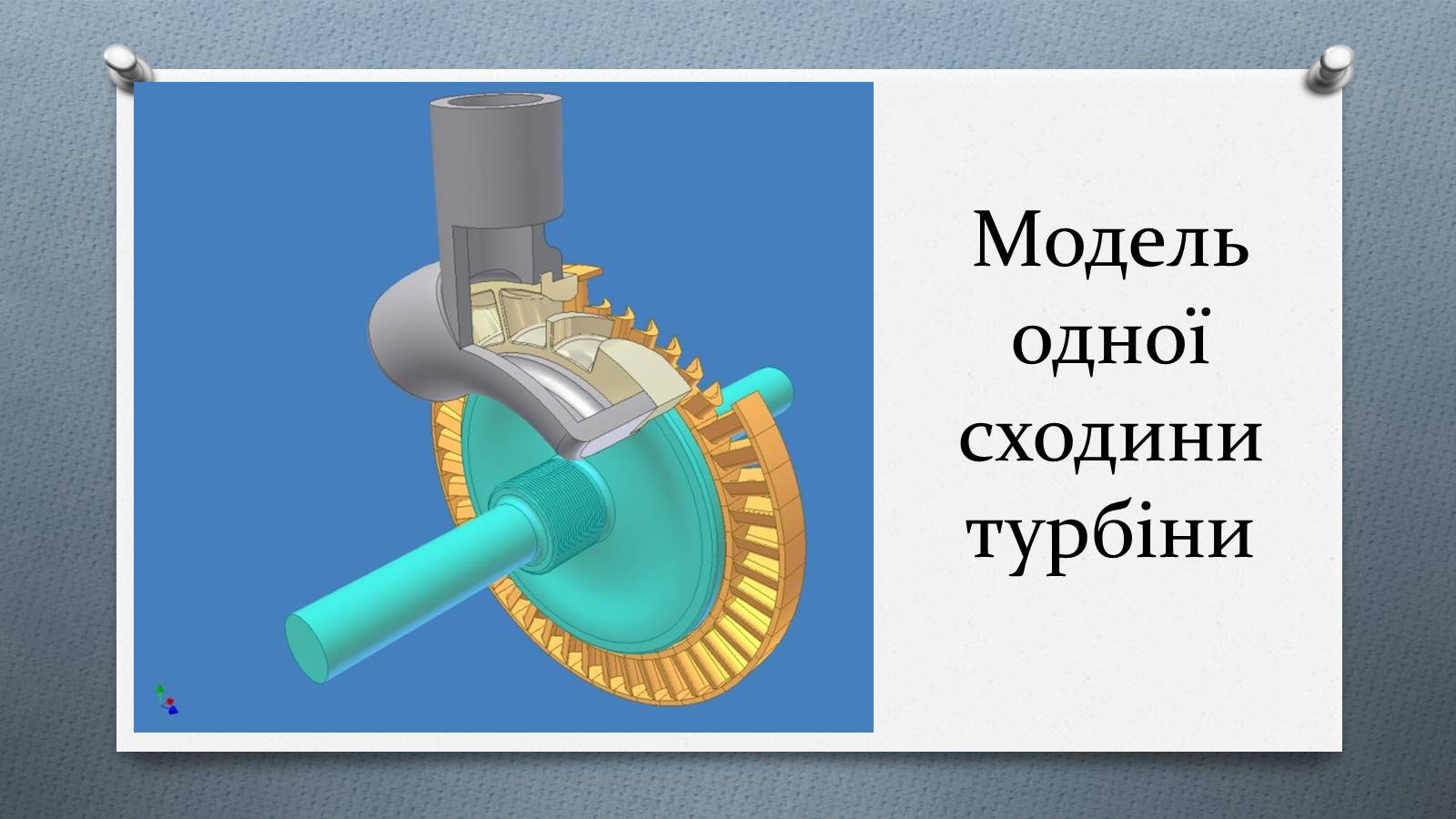

Модель одної сходини турбіни
Слайд #7

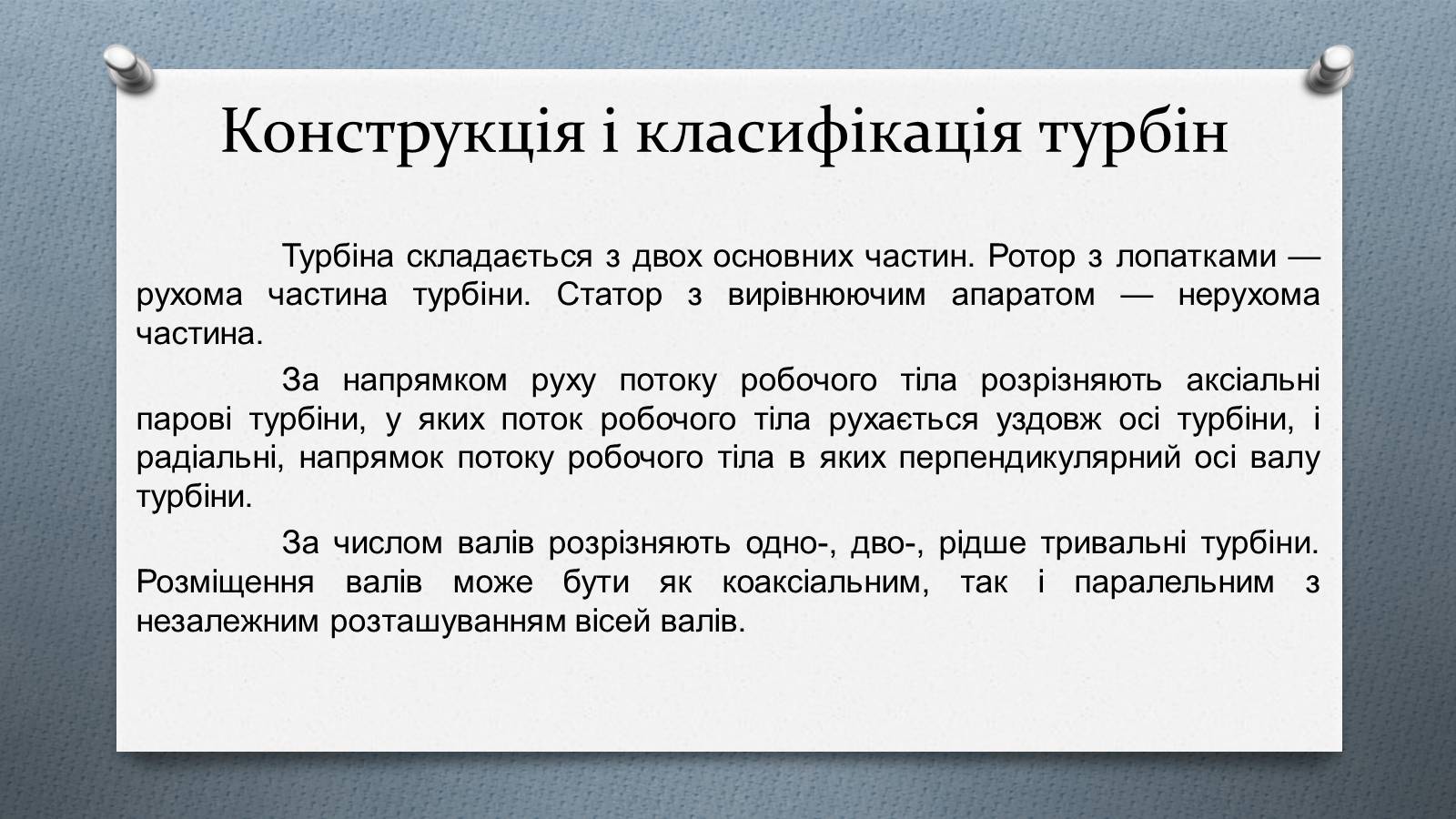

Конструкція і класифікація турбін
Турбіна складається з двох основних частин. Ротор з лопатками — рухома частина турбіни. Статор з вирівнюючим апаратом — нерухома частина.
За напрямком руху потоку робочого тіла розрізняють аксіальні парові турбіни, у яких поток робочого тіла рухається уздовж осі турбіни, і радіальні, напрямок потоку робочого тіла в яких перпендикулярний осі валу турбіни.
За числом валів розрізняють одно-, дво-, рідше тривальні турбіни. Розміщення валів може бути як коаксіальним, так і паралельним з незалежним розташуванням вісей валів.
Турбіна складається з двох основних частин. Ротор з лопатками — рухома частина турбіни. Статор з вирівнюючим апаратом — нерухома частина.
За напрямком руху потоку робочого тіла розрізняють аксіальні парові турбіни, у яких поток робочого тіла рухається уздовж осі турбіни, і радіальні, напрямок потоку робочого тіла в яких перпендикулярний осі валу турбіни.
За числом валів розрізняють одно-, дво-, рідше тривальні турбіни. Розміщення валів може бути як коаксіальним, так і паралельним з незалежним розташуванням вісей валів.
Слайд #8

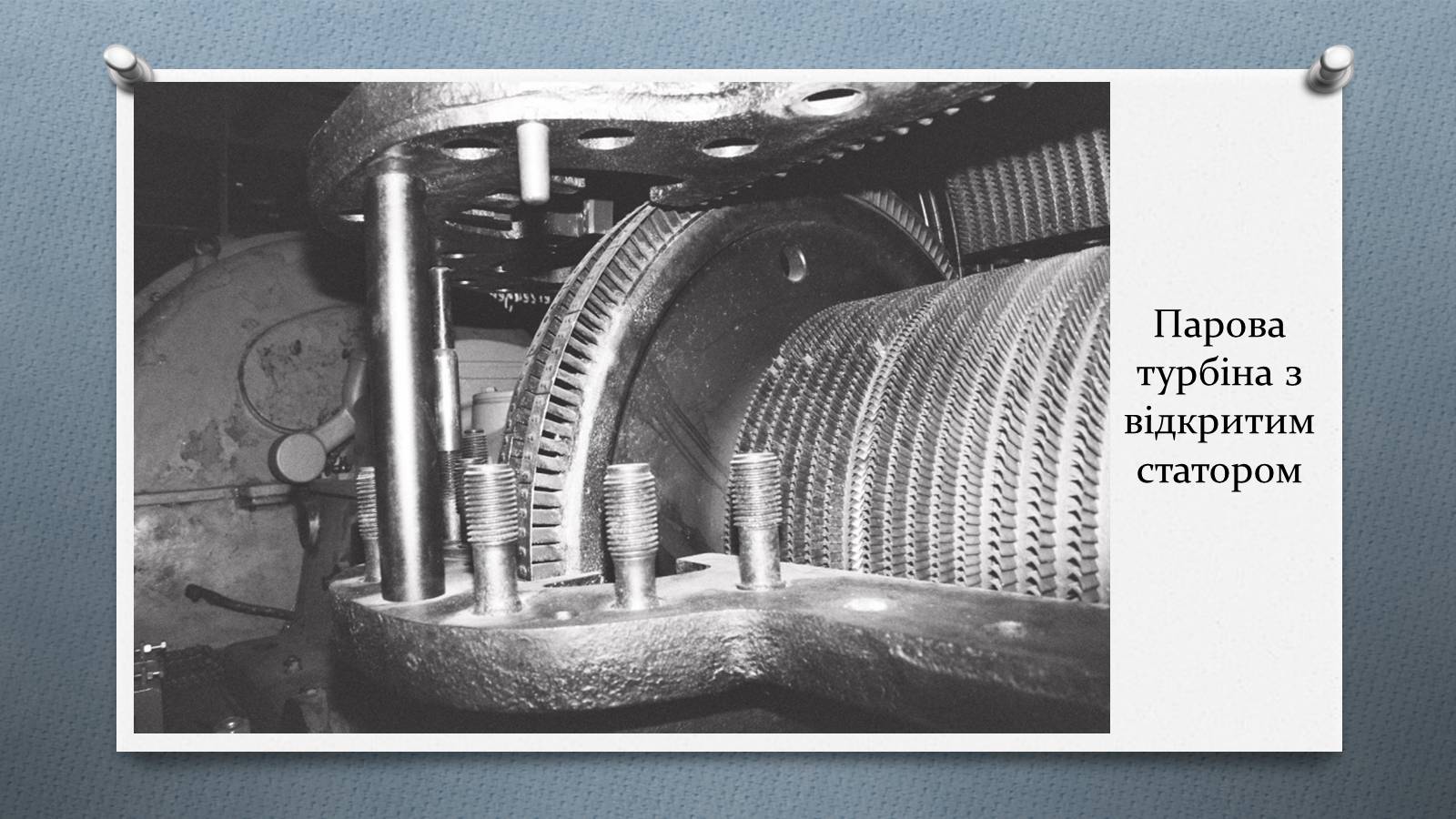

Парова турбіна з відкритим статором
Слайд #9

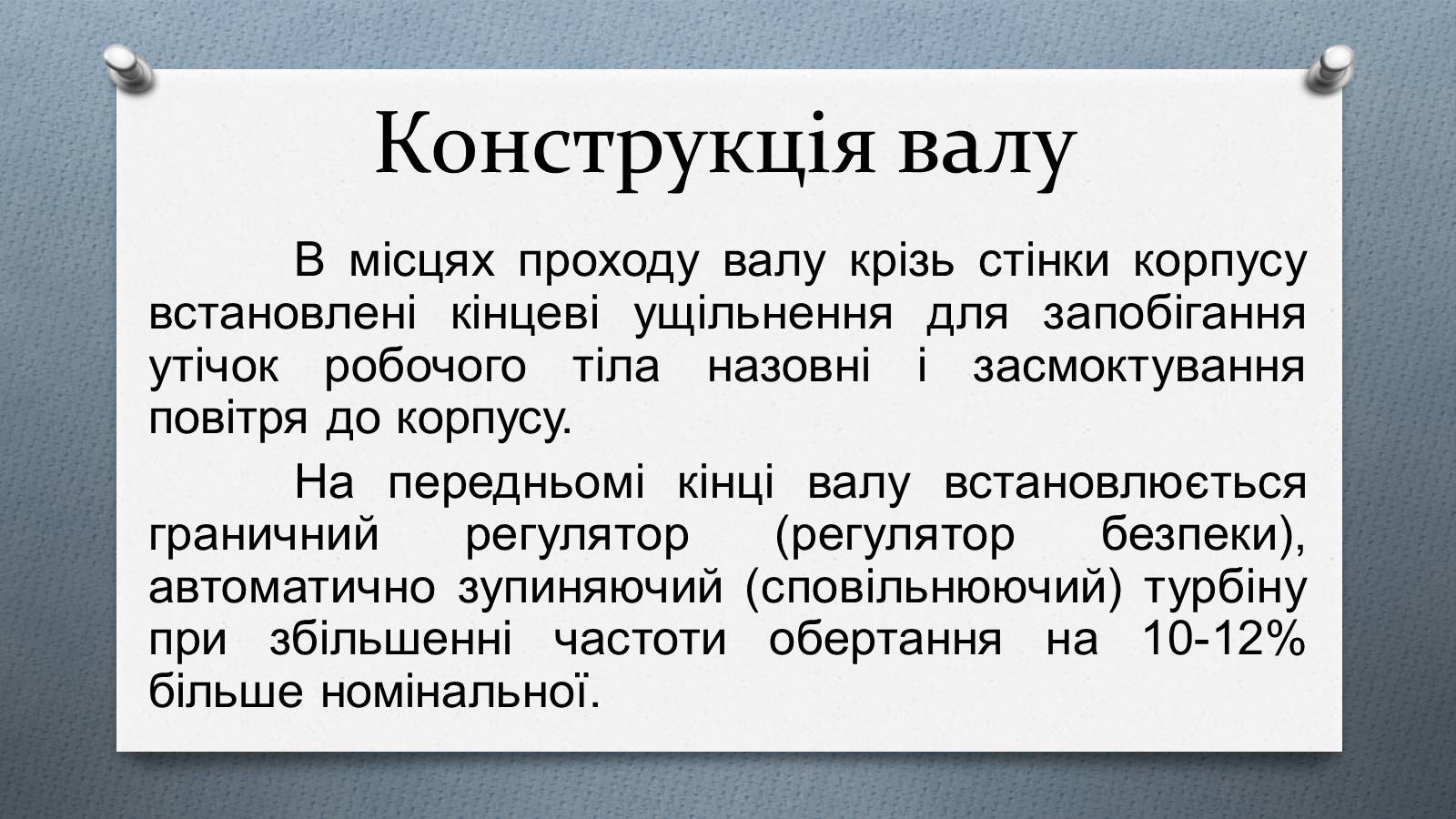

Конструкція валу
В місцях проходу валу крізь стінки корпусу встановлені кінцеві ущільнення для запобігання утічок робочого тіла назовні і засмоктування повітря до корпусу.
На передньомі кінці валу встановлюється граничний регулятор (регулятор безпеки), автоматично зупиняючий (сповільнюючий) турбіну при збільшенні частоти обертання на 10-12% більше номінальної.
В місцях проходу валу крізь стінки корпусу встановлені кінцеві ущільнення для запобігання утічок робочого тіла назовні і засмоктування повітря до корпусу.
На передньомі кінці валу встановлюється граничний регулятор (регулятор безпеки), автоматично зупиняючий (сповільнюючий) турбіну при збільшенні частоти обертання на 10-12% більше номінальної.
Слайд #10

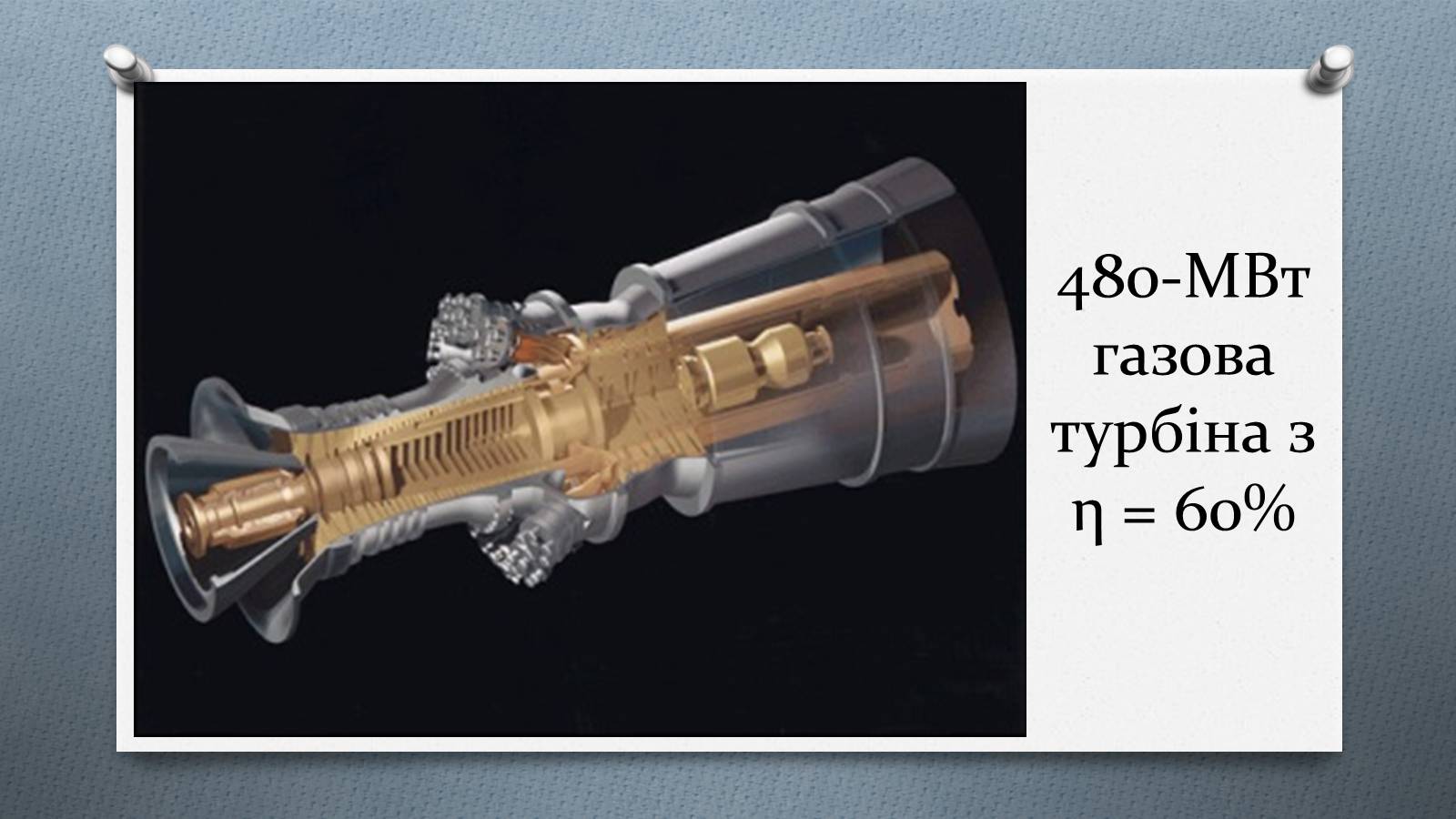

480-МВт газова турбіна з η = 60%
Слайд #11

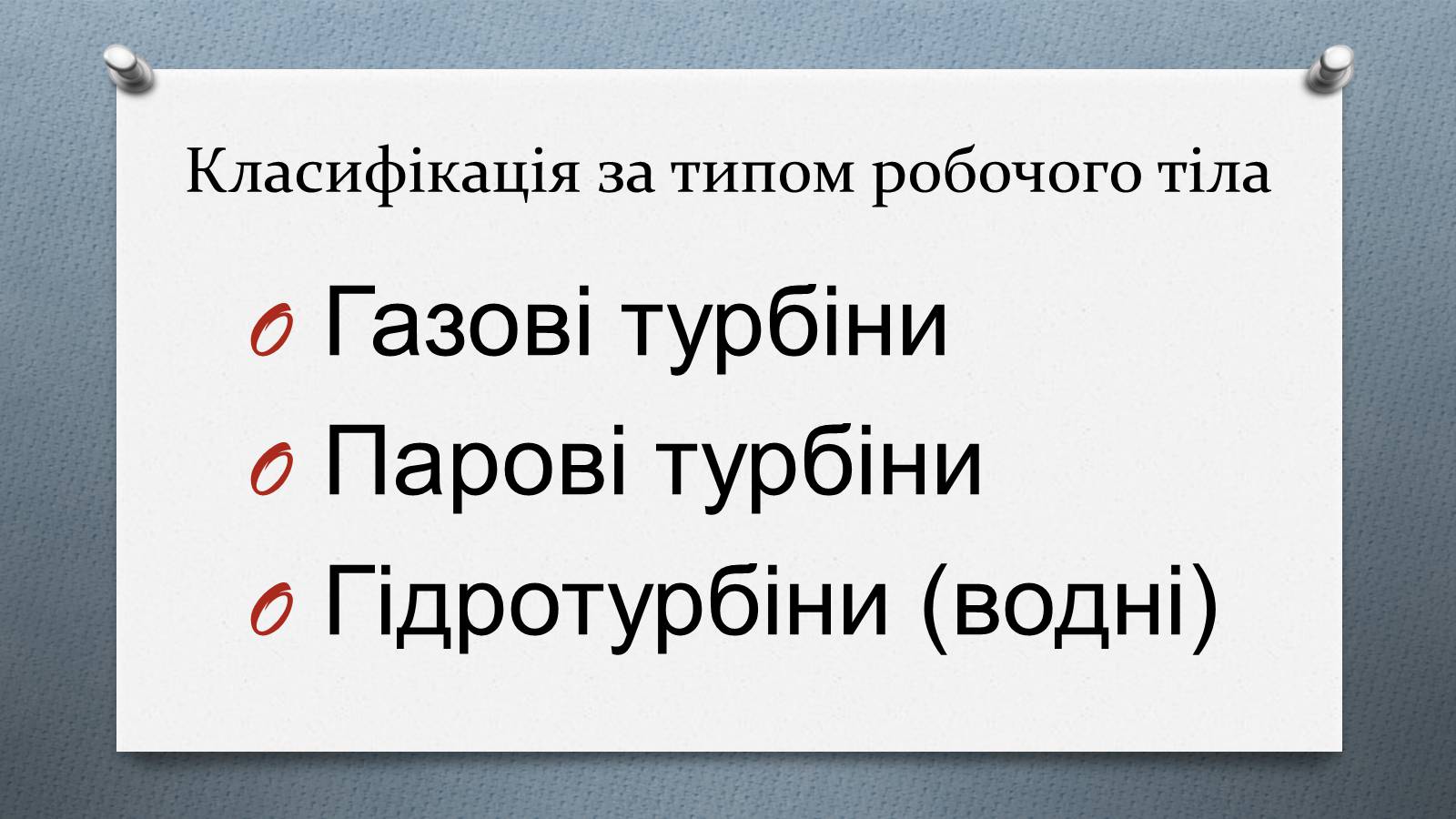

Класифікація за типом робочого тіла
Газові турбіни
Парові турбіни
Гідротурбіни (водні)
Газові турбіни
Парові турбіни
Гідротурбіни (водні)
Слайд #12

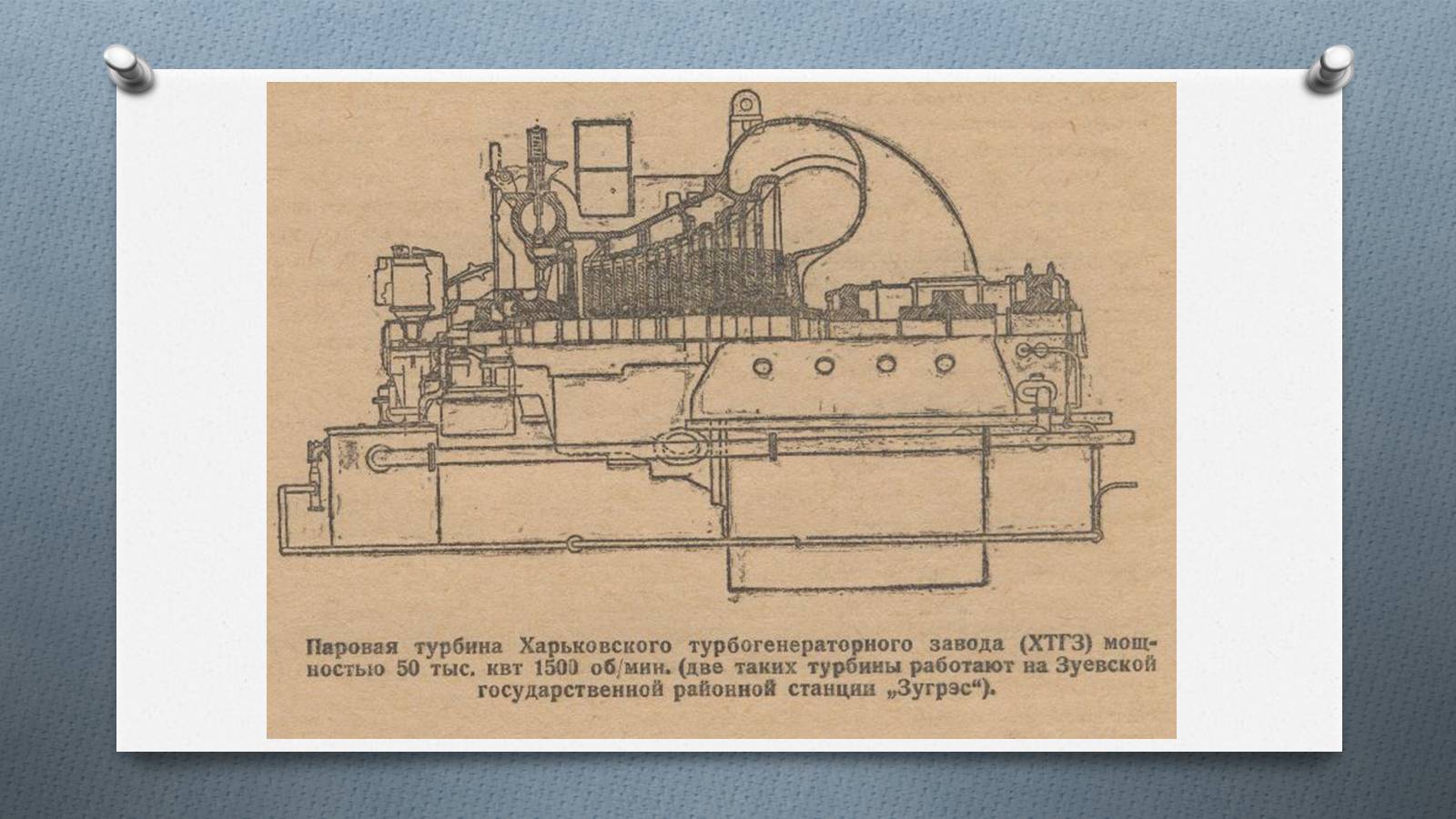

Класифікація за типом робочого тіла
Газові турбіни
Парові турбіни
Гідротурбіни (водні)
Газові турбіни
Парові турбіни
Гідротурбіни (водні)
Слайд #13
ДЯКУЮ ЗА УВАГУ!
