Презентація на тему «Струм в газах та вакуумі»
253

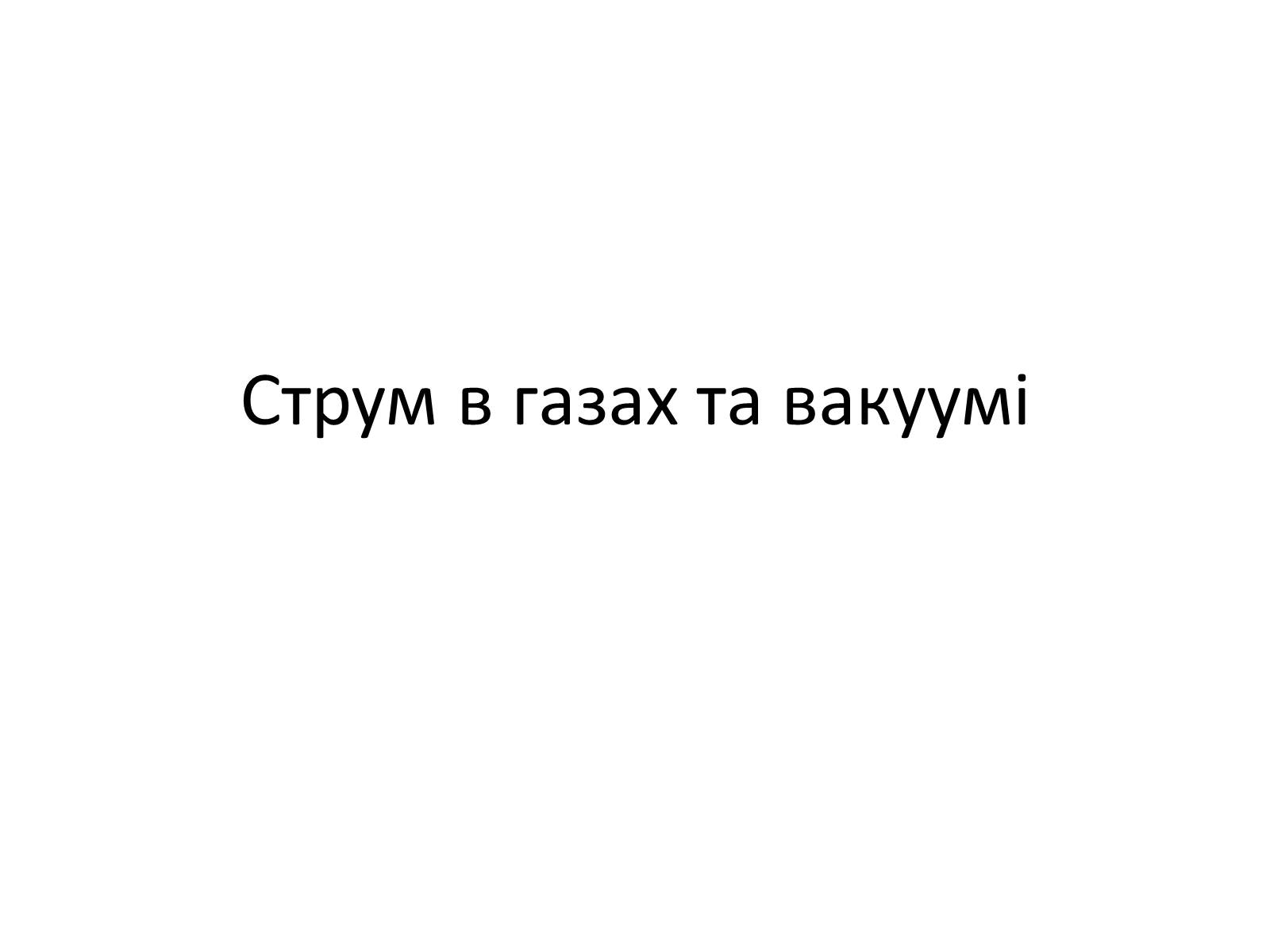

Слайд #1
Струм в газах та вакуумі

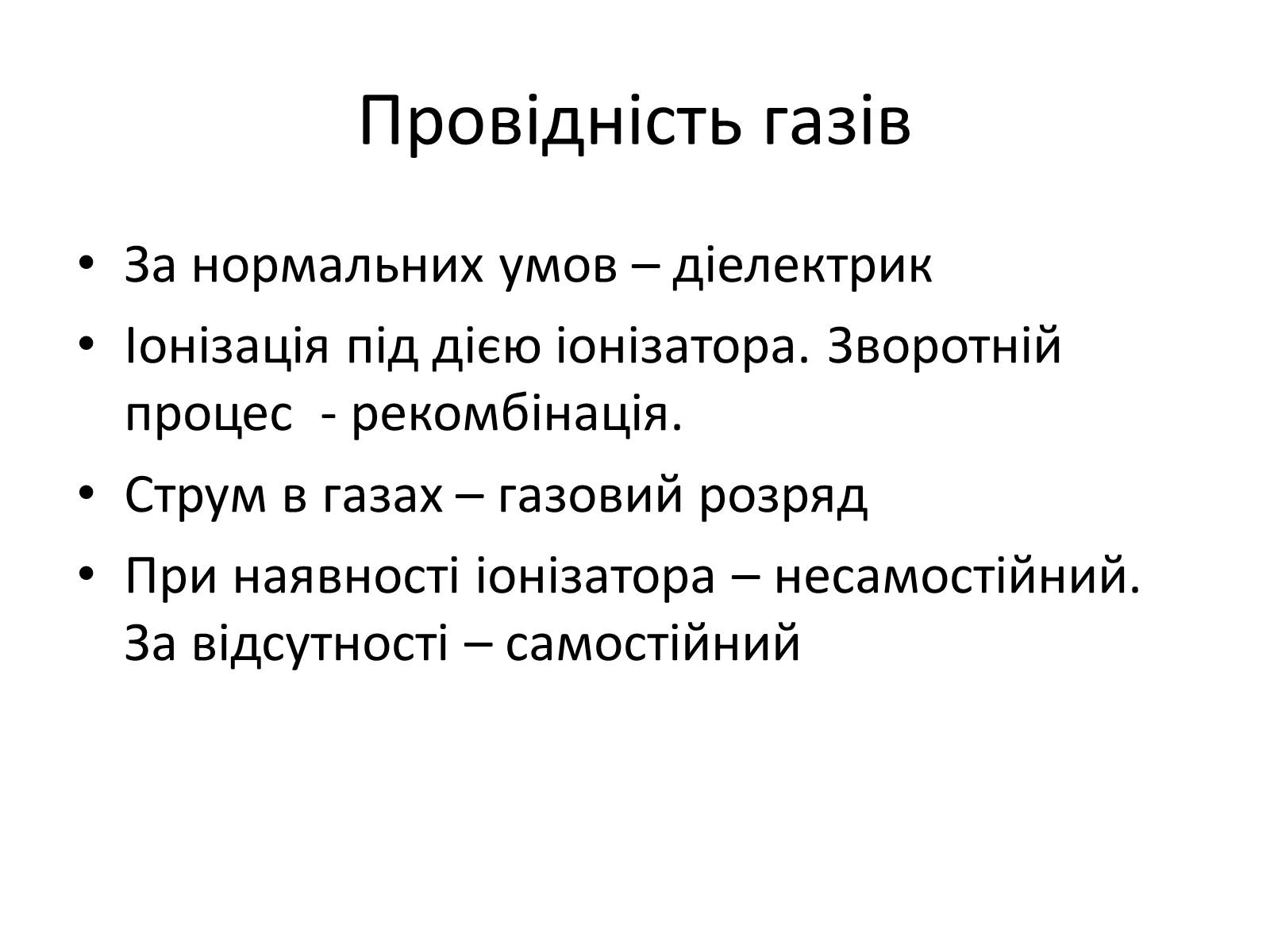

Слайд #2
Провідність газів
За нормальних умов – діелектрик
Іонізація під дією іонізатора. Зворотній процес - рекомбінація.
Струм в газах – газовий розряд
При наявності іонізатора – несамостійний. За відсутності – самостійний
За нормальних умов – діелектрик
Іонізація під дією іонізатора. Зворотній процес - рекомбінація.
Струм в газах – газовий розряд
При наявності іонізатора – несамостійний. За відсутності – самостійний

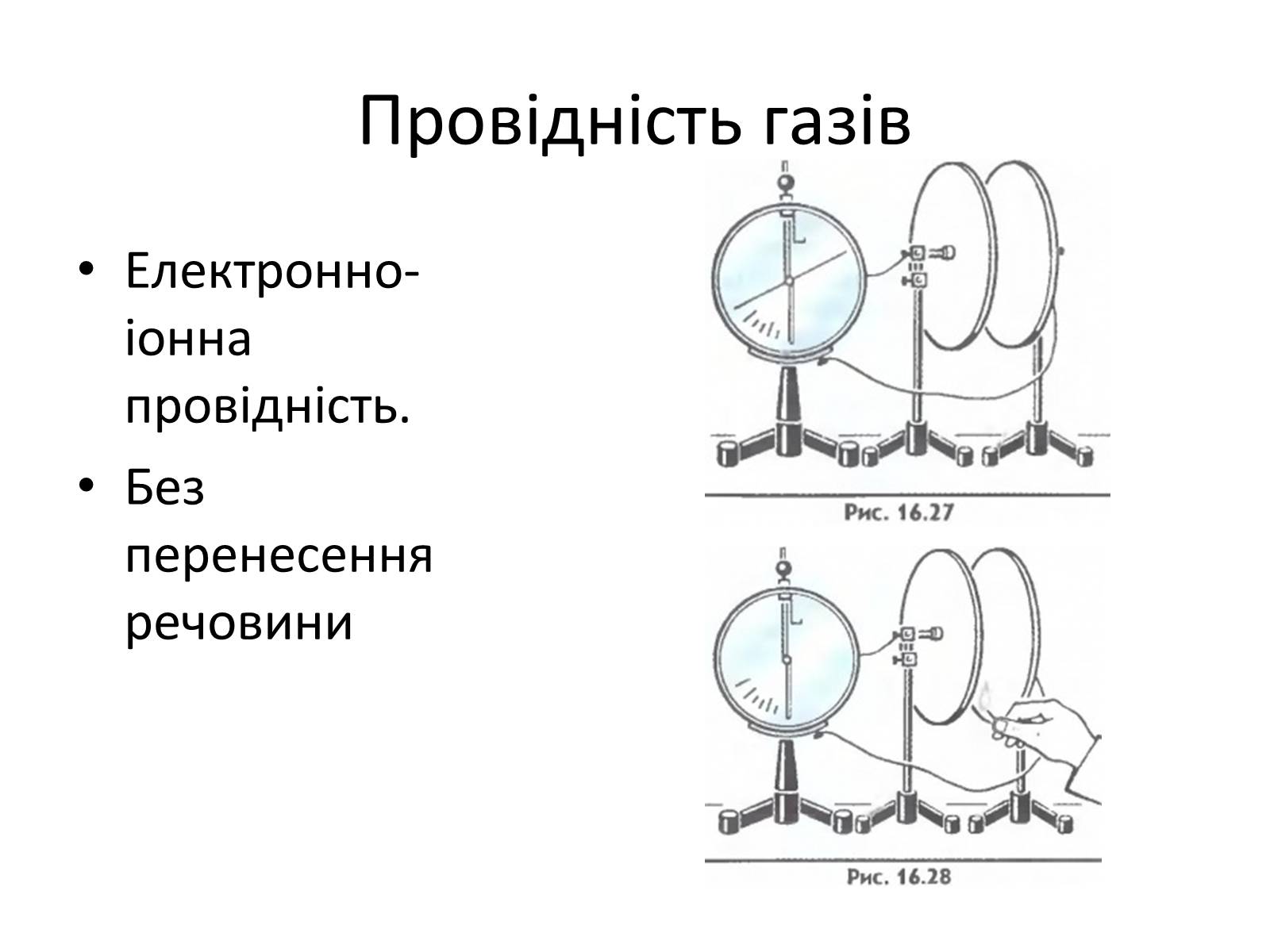

Слайд #3
Провідність газів
Електронно-іонна провідність.
Без перенесення речовини
Електронно-іонна провідність.
Без перенесення речовини

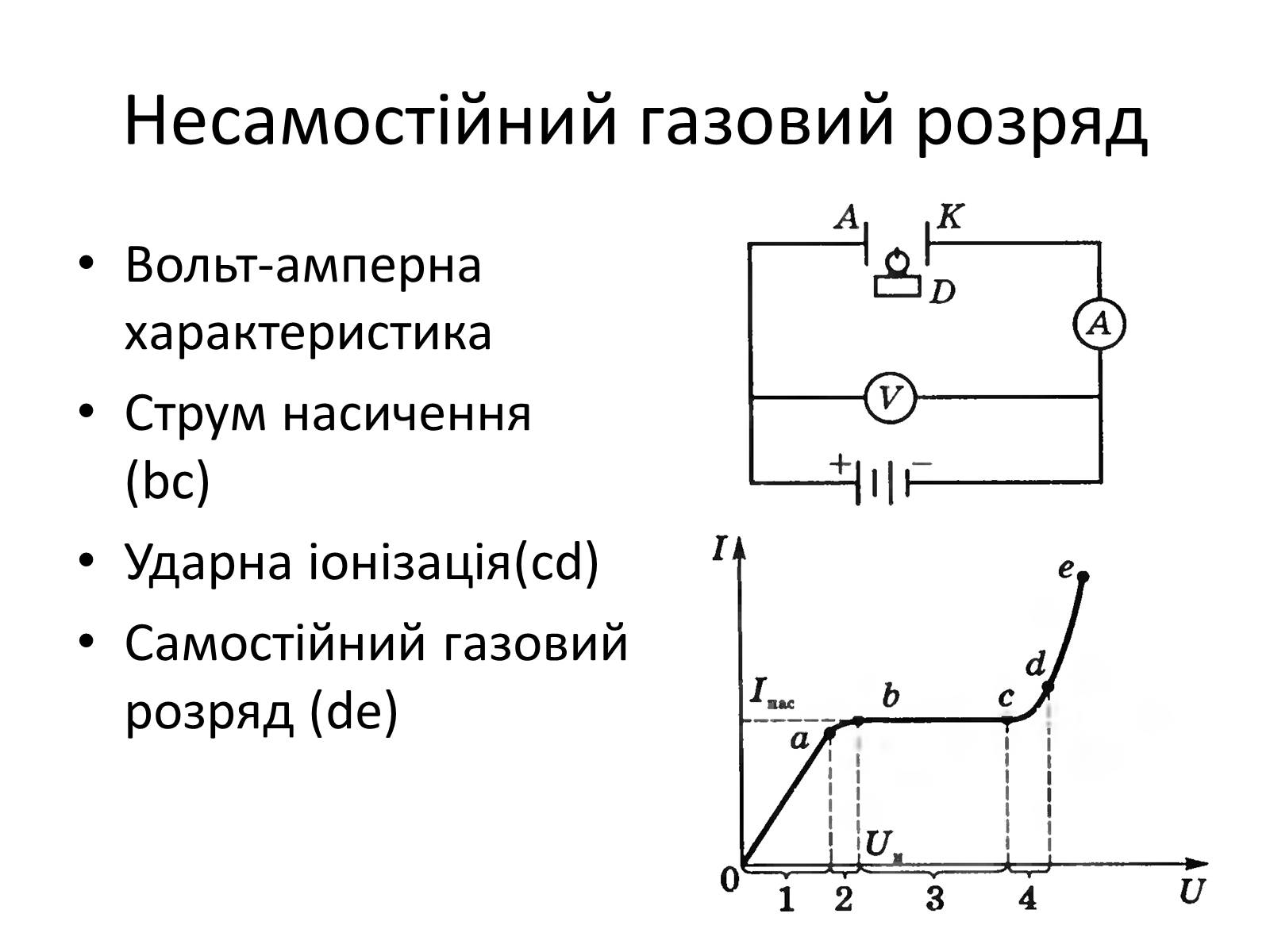

Слайд #4
Несамостійний газовий розряд
Вольт-амперна характеристика
Струм насичення (bc)
Ударна іонізація(cd)
Самостійний газовий розряд (de)
Вольт-амперна характеристика
Струм насичення (bc)
Ударна іонізація(cd)
Самостійний газовий розряд (de)

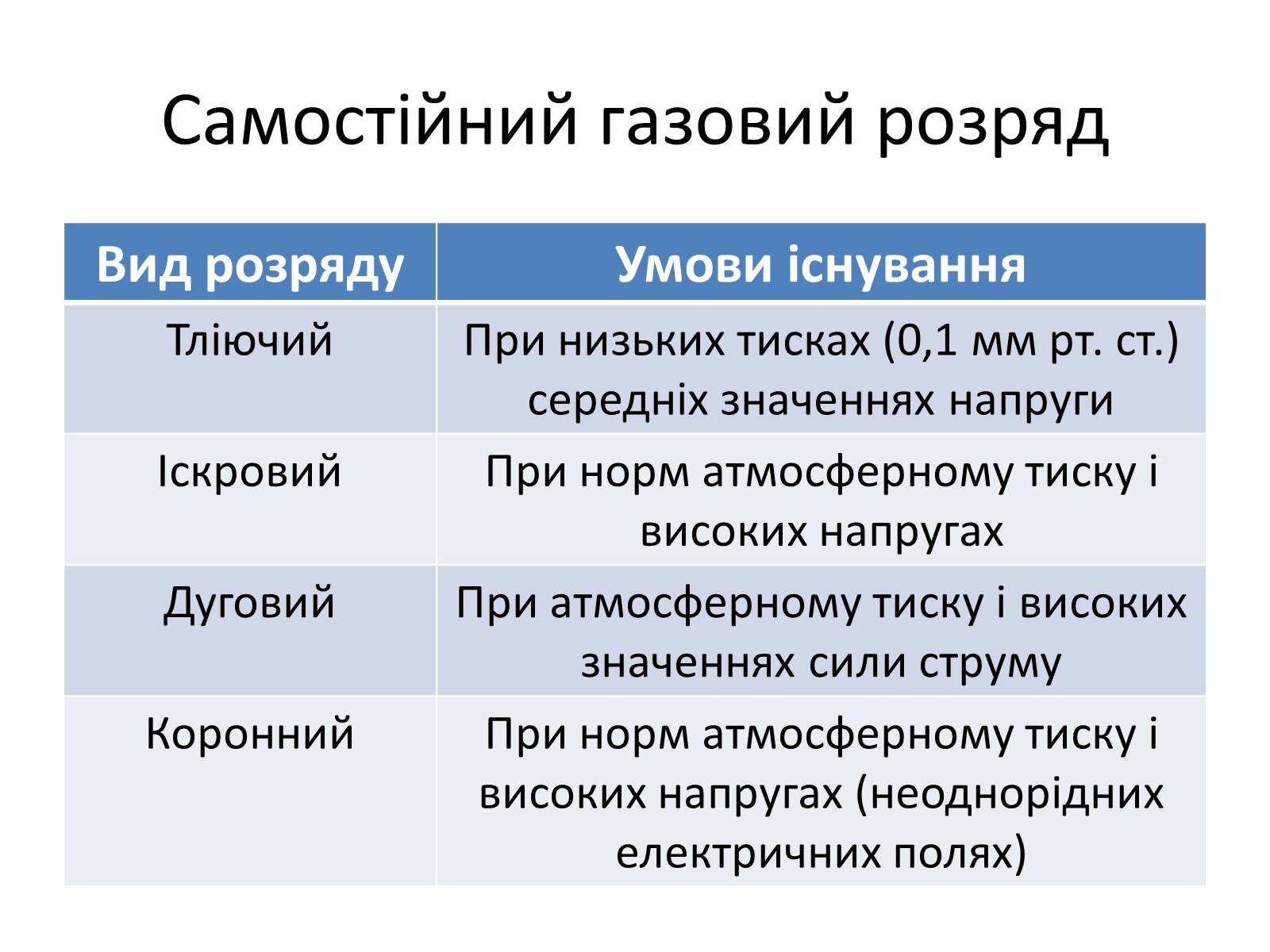

Слайд #5
Самостійний газовий розряд
Вид розряду
Умови існування
Тліючий
При низьких тисках (0,1 мм рт. ст.) середніх значеннях напруги
Іскровий
При норм атмосферному тиску і високих напругах
Дуговий
При атмосферному тиску і високих значеннях сили струму
Коронний
При норм атмосферному тиску і високих напругах (неоднорідних електричних полях)
Вид розряду
Умови існування
Тліючий
При низьких тисках (0,1 мм рт. ст.) середніх значеннях напруги
Іскровий
При норм атмосферному тиску і високих напругах
Дуговий
При атмосферному тиску і високих значеннях сили струму
Коронний
При норм атмосферному тиску і високих напругах (неоднорідних електричних полях)

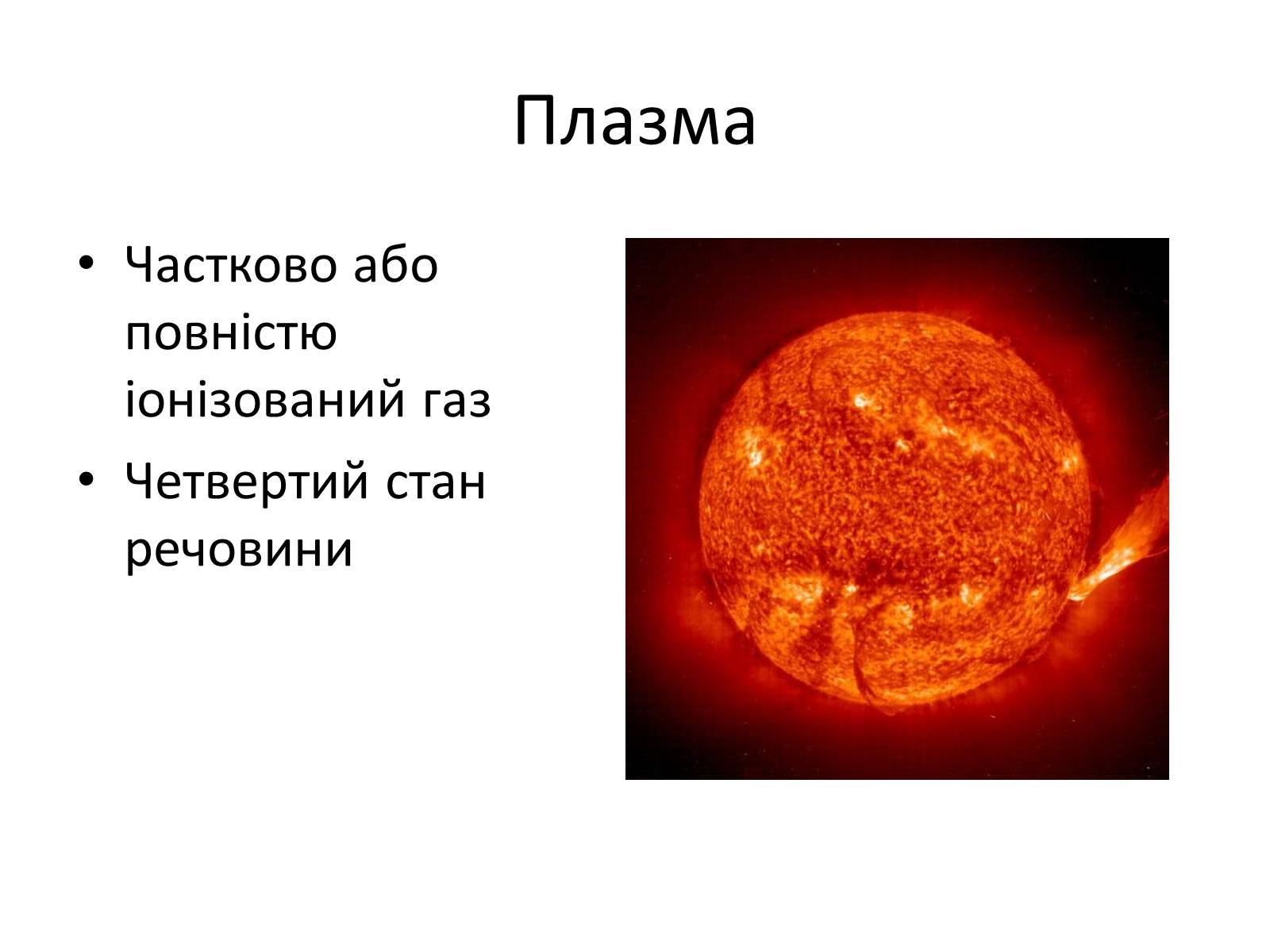

Слайд #6
Плазма
Частково або повністю іонізований газ
Четвертий стан речовини
Частково або повністю іонізований газ
Четвертий стан речовини
Слайд #7
Самостійний газовий розряд

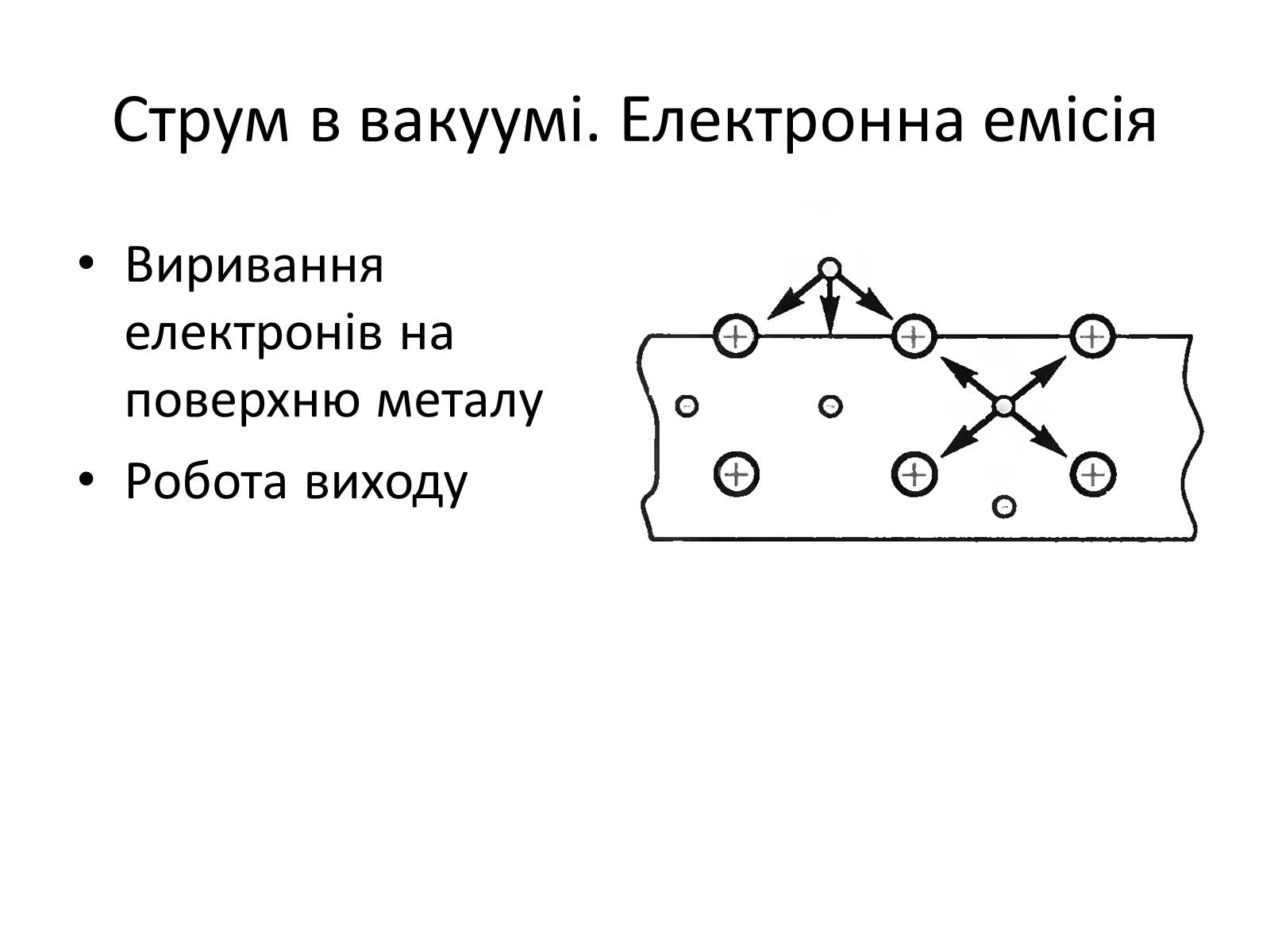

Слайд #8
Струм в вакуумі. Електронна емісія
Виривання електронів на поверхню металу
Робота виходу
Виривання електронів на поверхню металу
Робота виходу

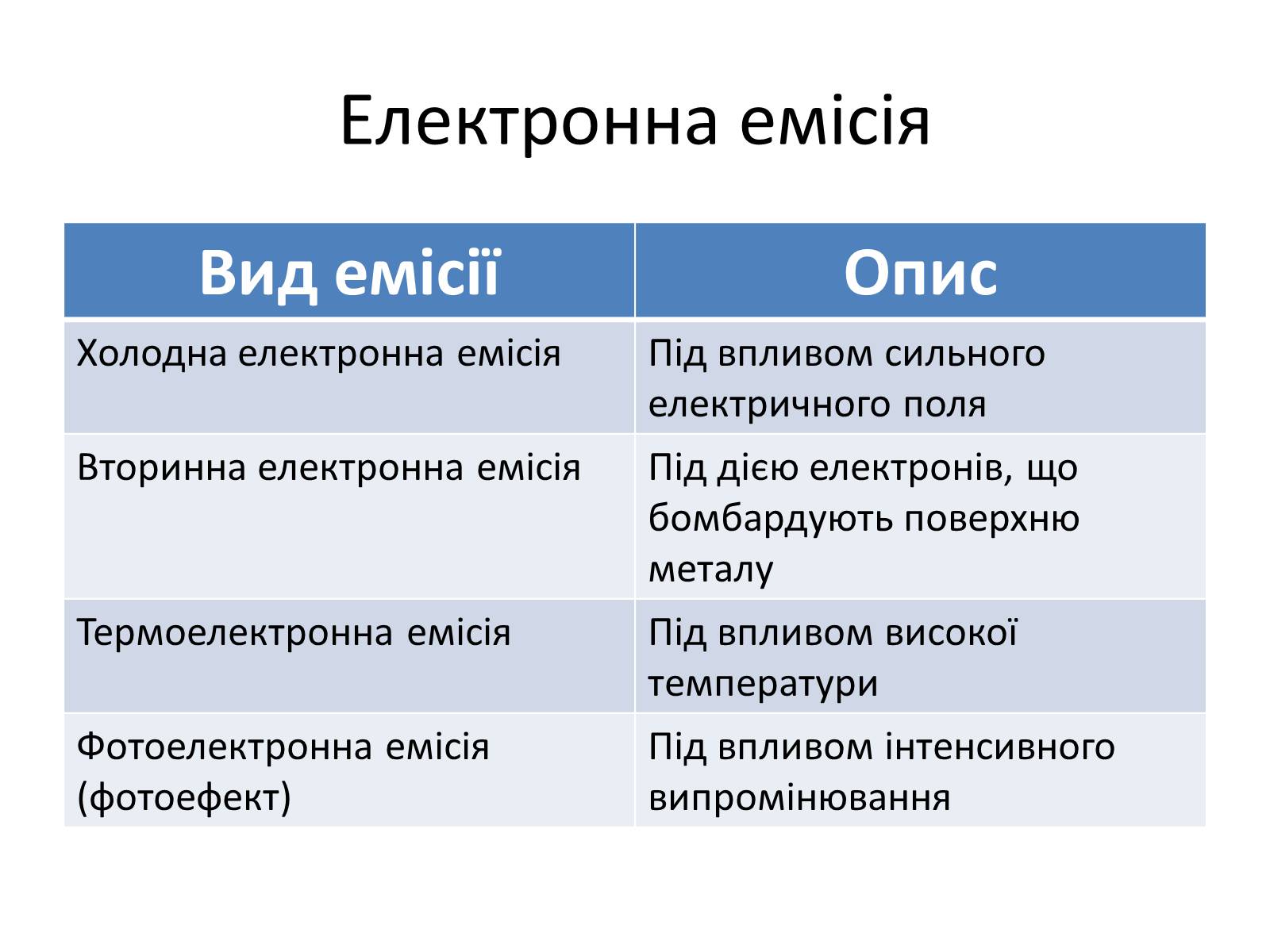

Слайд #9
Електронна емісія
Вид емісії
Опис
Холодна електронна емісія
Під впливом сильного електричного поля
Вторинна електронна емісія
Під дією електронів, що бомбардують поверхню металу
Термоелектронна емісія
Під впливом високої температури
Фотоелектронна емісія (фотоефект)
Під впливом інтенсивного випромінювання
Вид емісії
Опис
Холодна електронна емісія
Під впливом сильного електричного поля
Вторинна електронна емісія
Під дією електронів, що бомбардують поверхню металу
Термоелектронна емісія
Під впливом високої температури
Фотоелектронна емісія (фотоефект)
Під впливом інтенсивного випромінювання

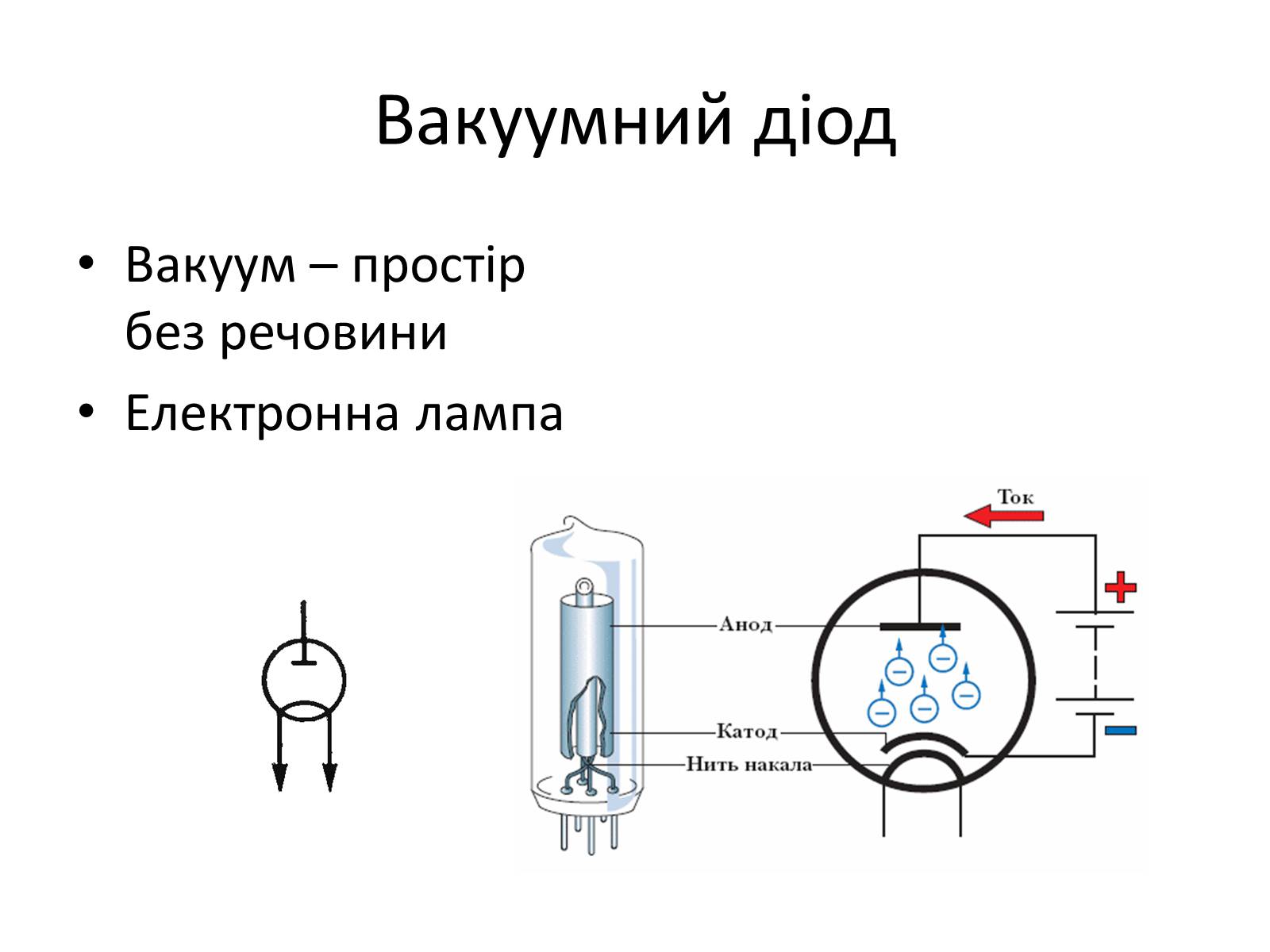

Слайд #10
Вакуумний діод
Вакуум – простір без речовини
Електронна лампа
Вакуум – простір без речовини
Електронна лампа

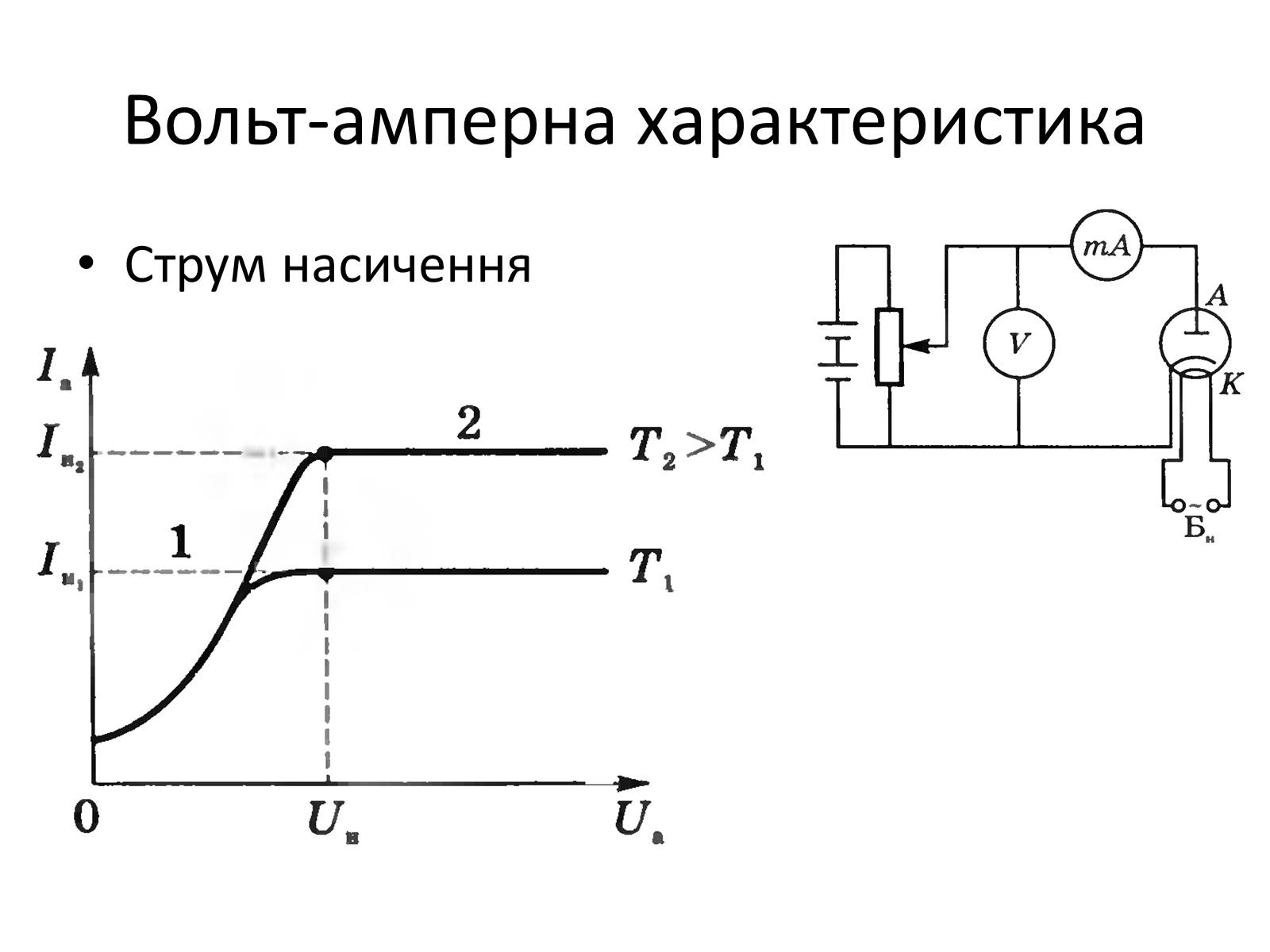

Слайд #11
Вольт-амперна характеристика
Струм насичення
Струм насичення

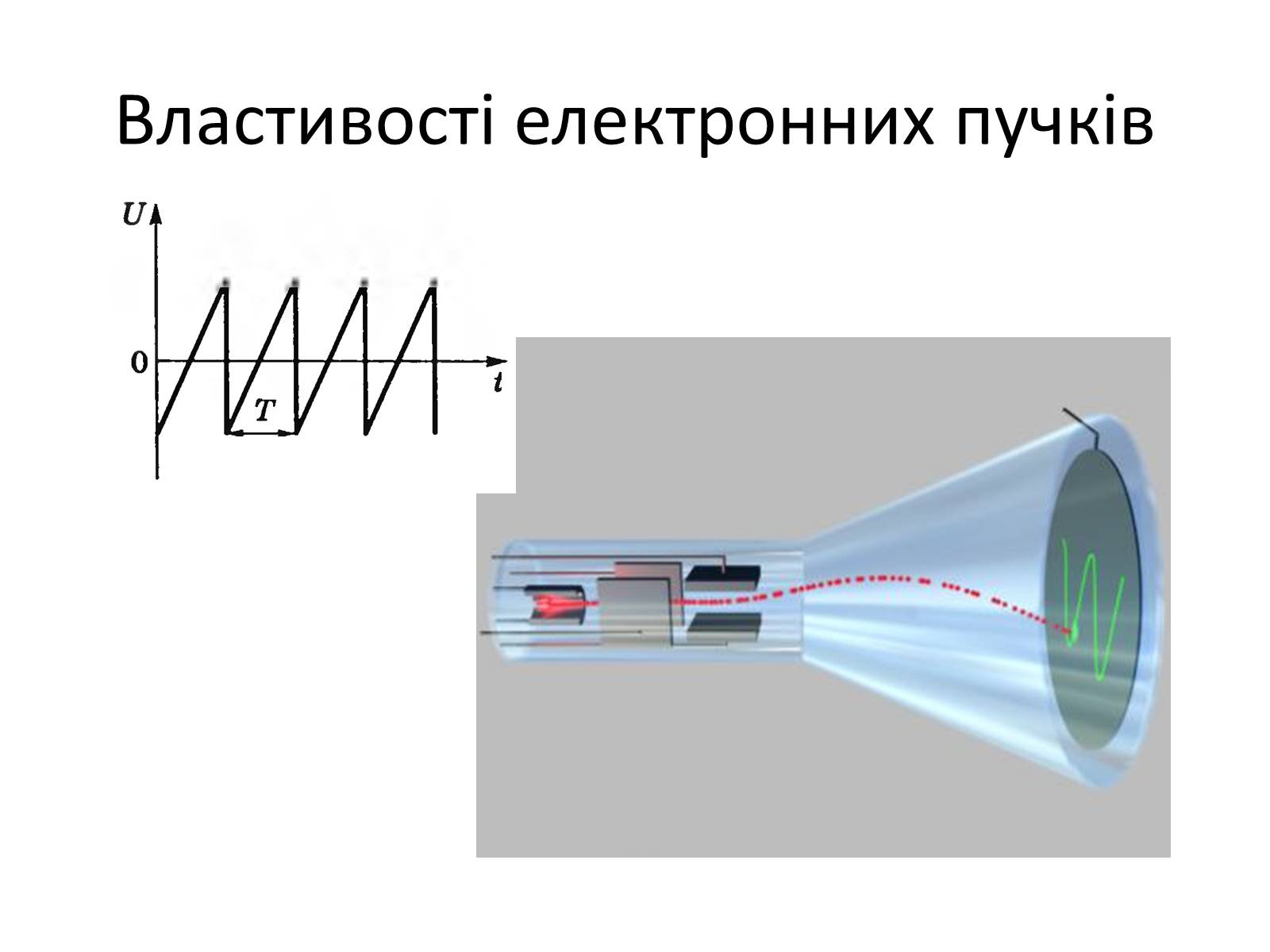

Слайд #12
Властивості електронних пучків
