Презентація на тему «Напівпровідники» (варіант 1)
248
Слайд #1
Напівпровідники
Слайд #2
Напівпровідники – проміжне місце між провідниками і діелектриками
Питомий опір за нормальних умов дещо більший ніж у провідників.
Питомий опір зменшується при зростанні температури.
Питомий опір зменшується при зростанні освітленості.
Невеликий вміст домішок значно збільшує провідність.
Питомий опір за нормальних умов дещо більший ніж у провідників.
Питомий опір зменшується при зростанні температури.
Питомий опір зменшується при зростанні освітленості.
Невеликий вміст домішок значно збільшує провідність.
Слайд #3

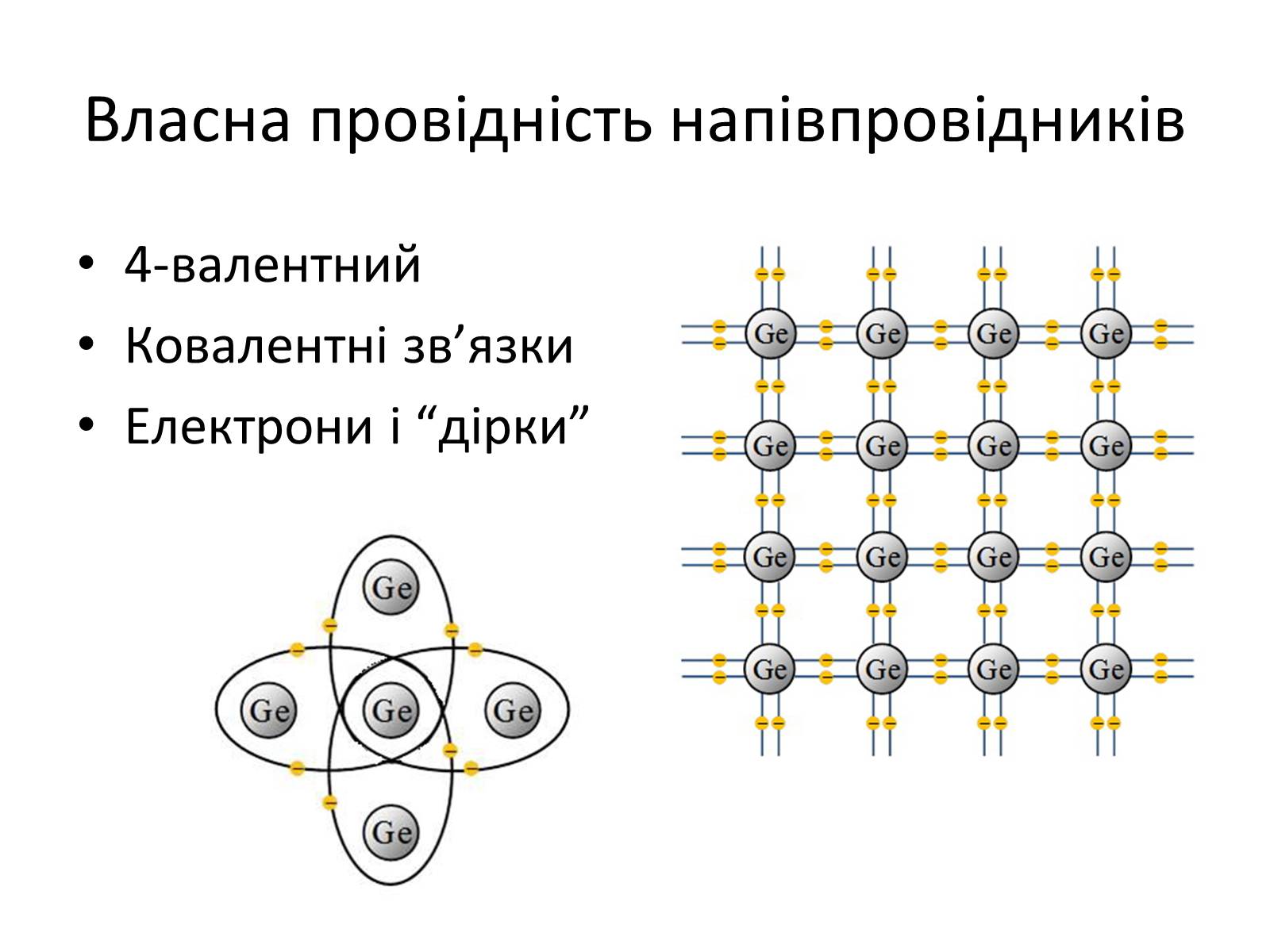

Власна провідність напівпровідників
4-валентний
Ковалентні зв'язки
Електрони і “дірки”
4-валентний
Ковалентні зв'язки
Електрони і “дірки”

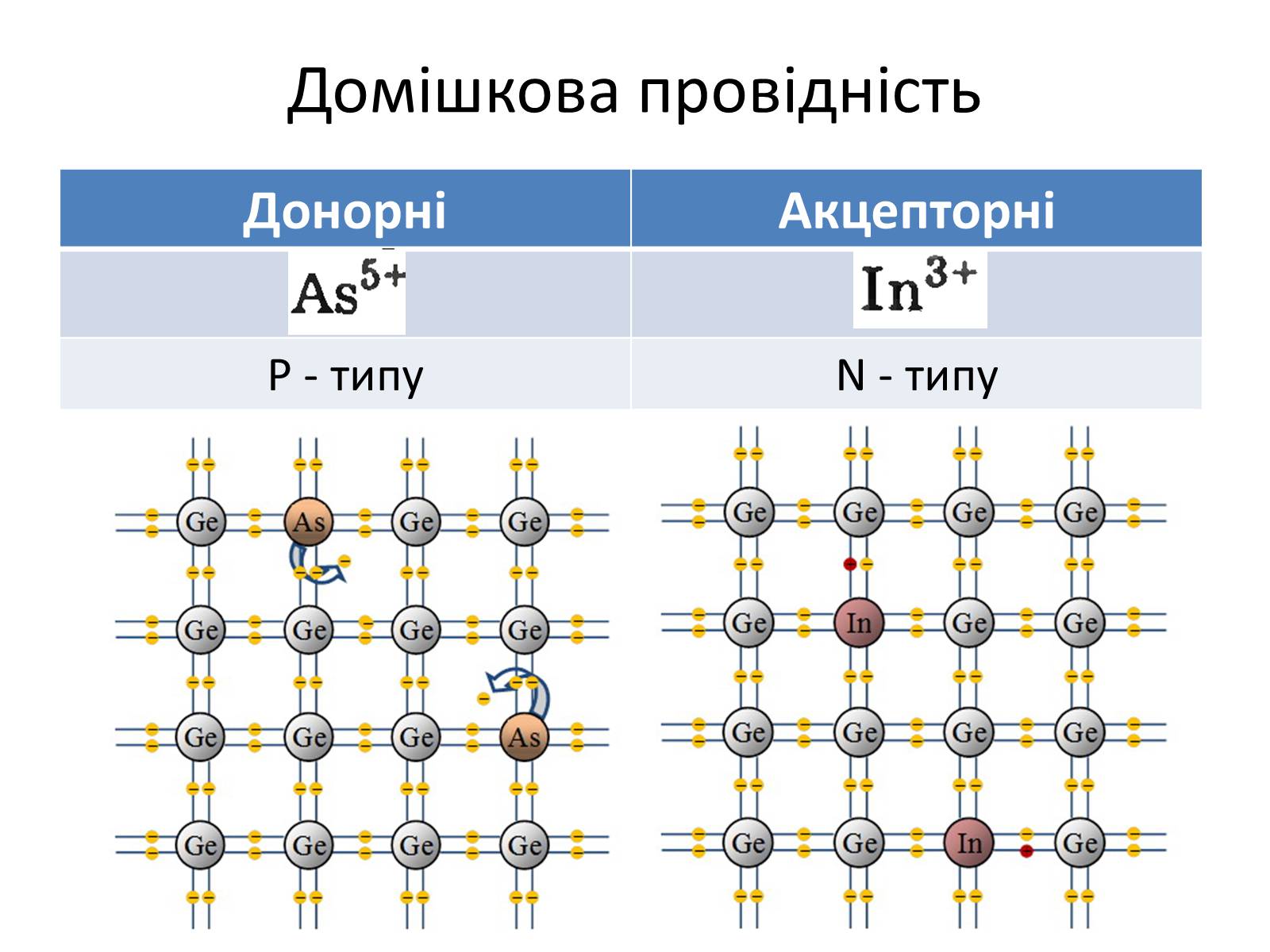

Слайд #4
Домішкова провідність
Донорні
Акцепторні
P - типу
N - типу
Донорні
Акцепторні
P - типу
N - типу
Слайд #5

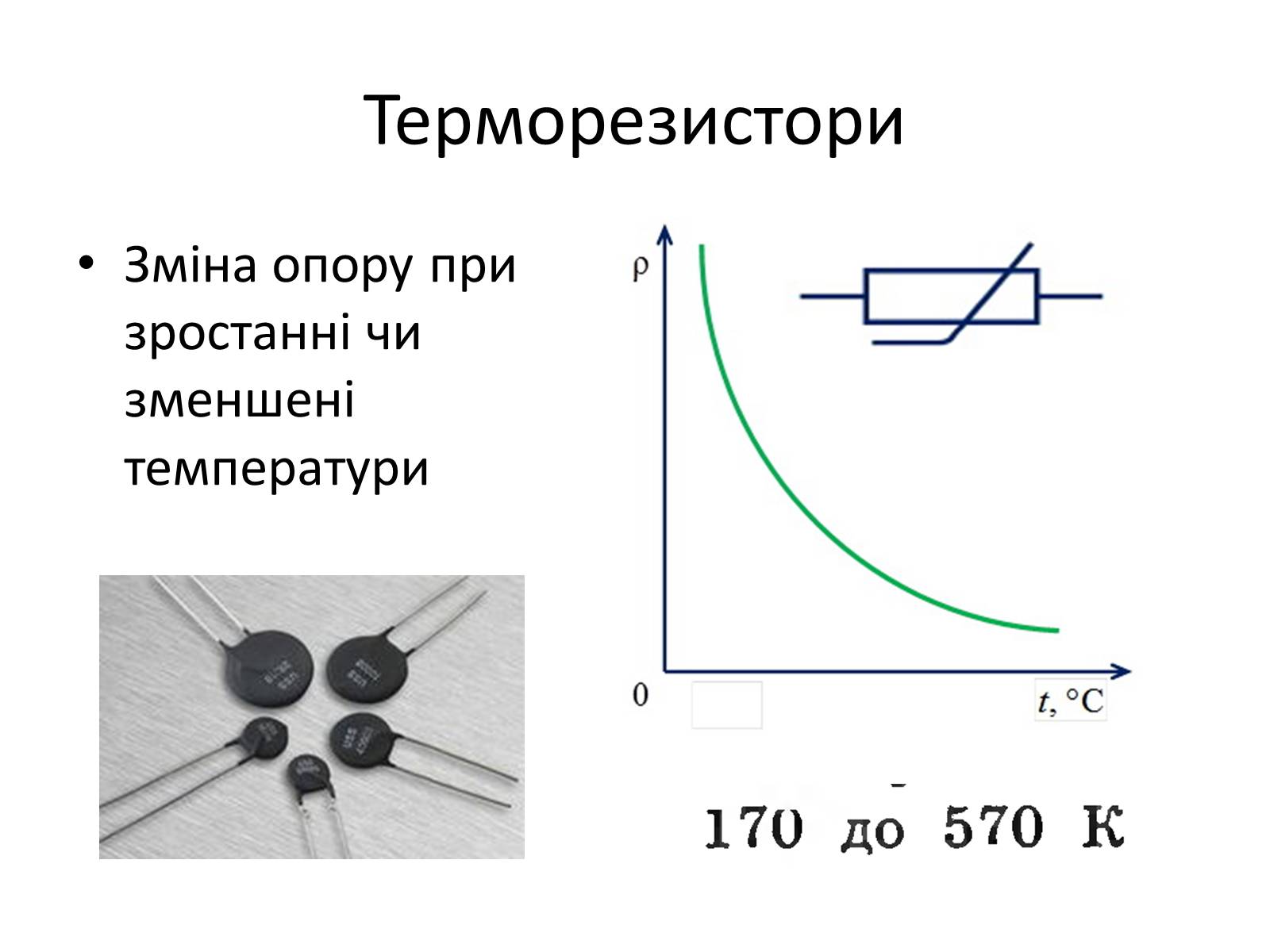

Терморезистори
Зміна опору при зростанні чи зменшені температури
Зміна опору при зростанні чи зменшені температури

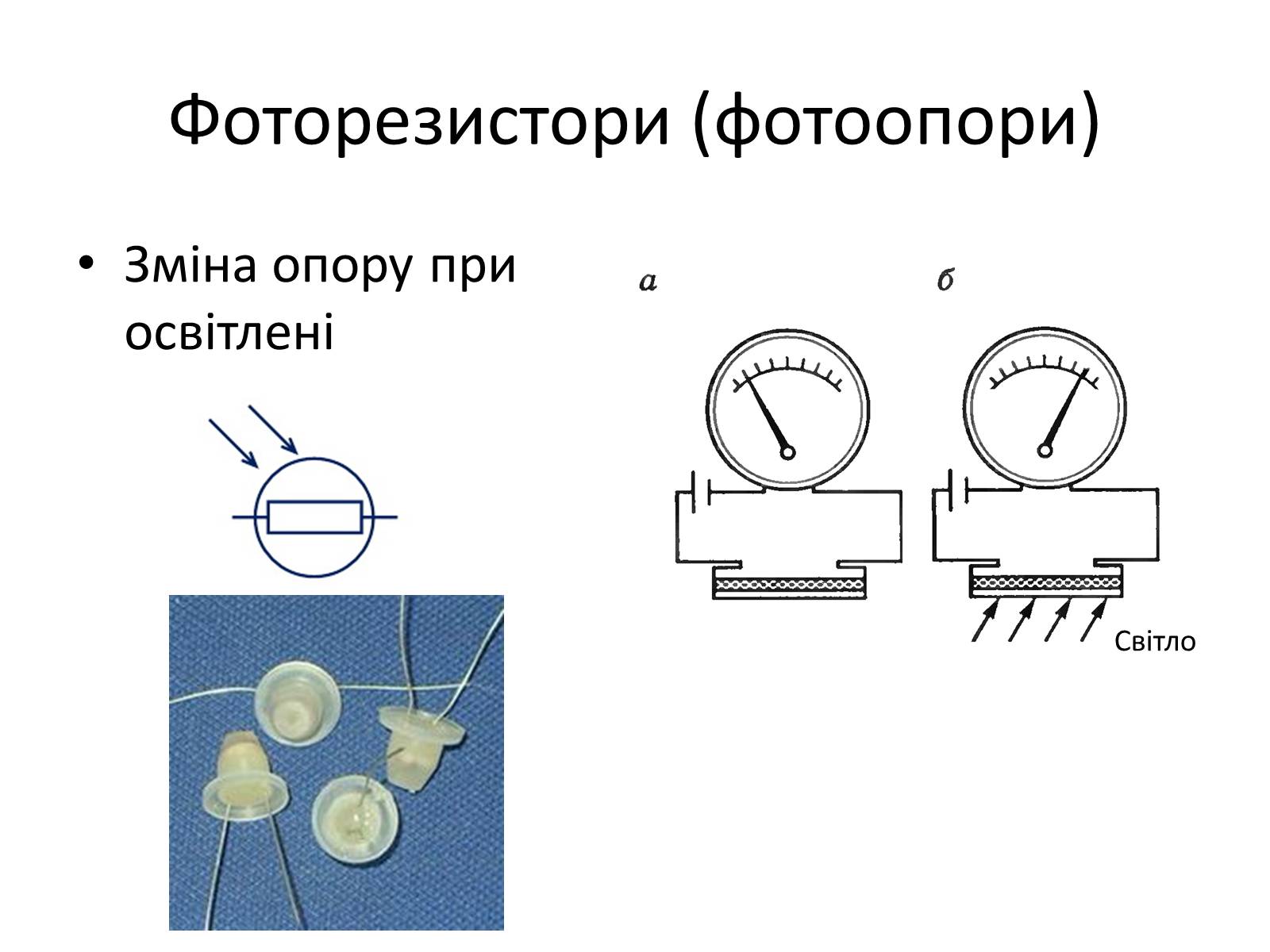

Слайд #6
Фоторезистори (фотоопори)
Зміна опору при освітлені
Світло
Зміна опору при освітлені
Світло
Слайд #7

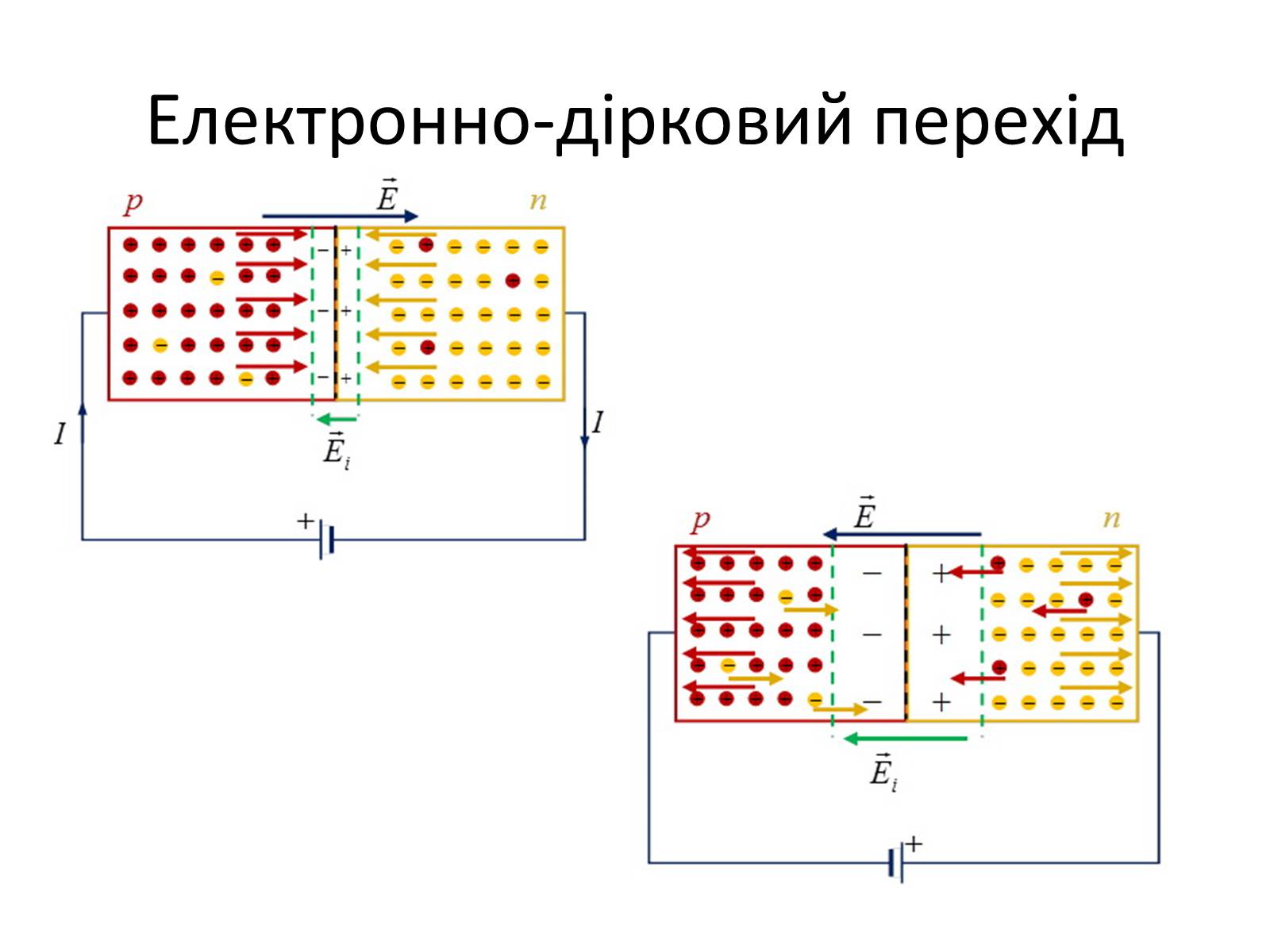

Електронно-дірковий перехід

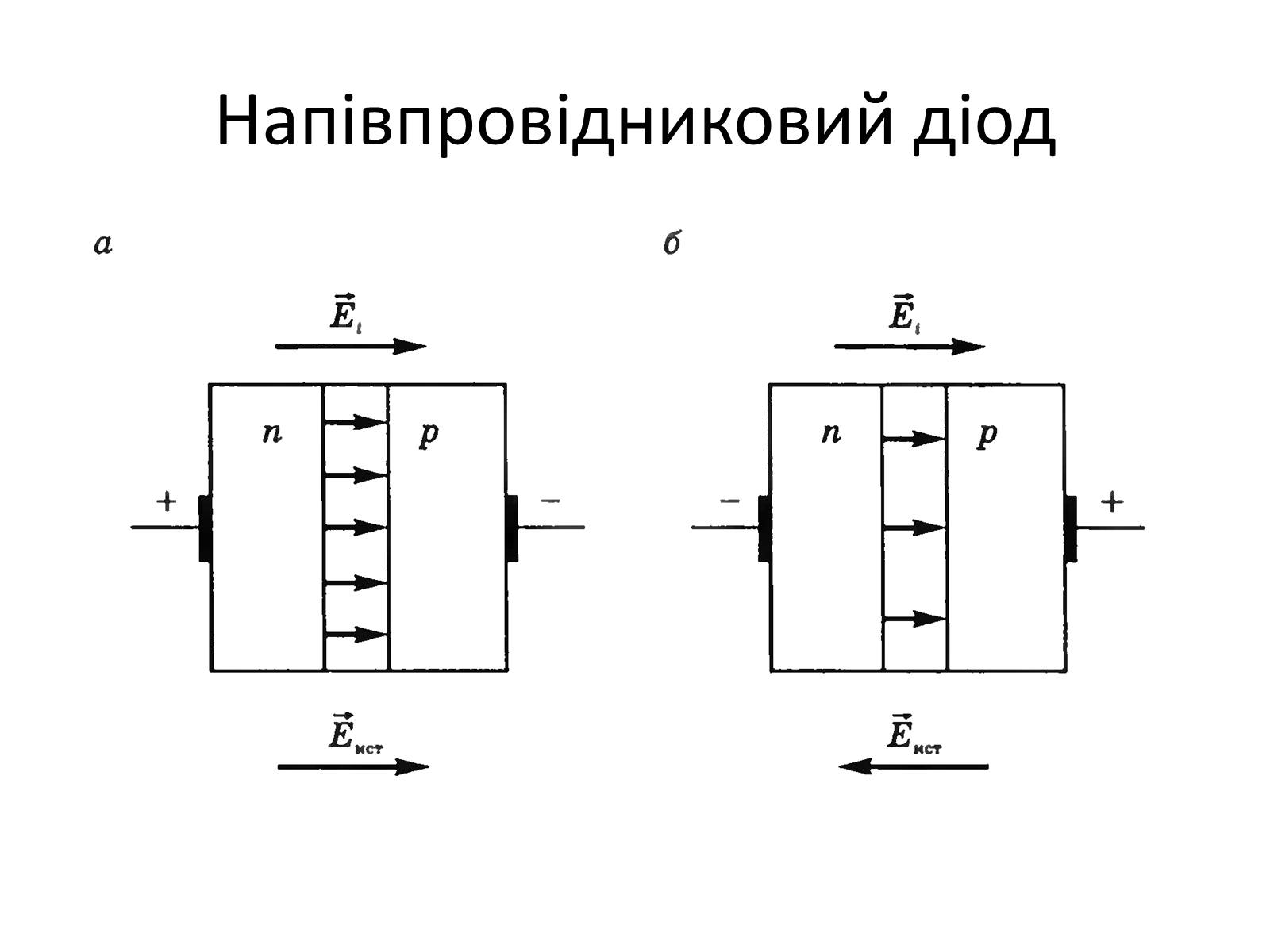

Слайд #8
Напівпровідниковий діод
Слайд #9

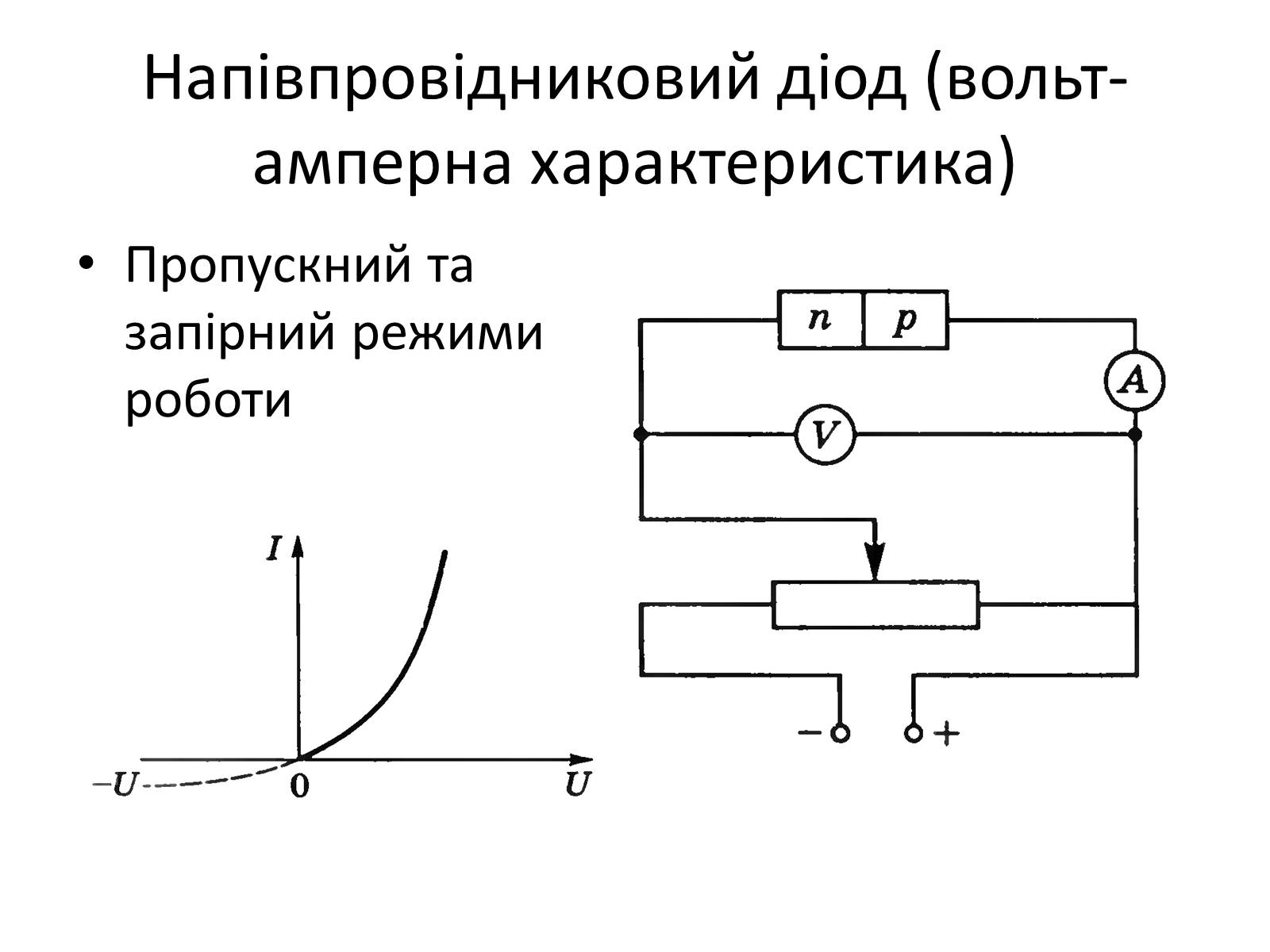

Напівпровідниковий діод (вольт-амперна характеристика)
Пропускний та запірний режими роботи
Пропускний та запірний режими роботи

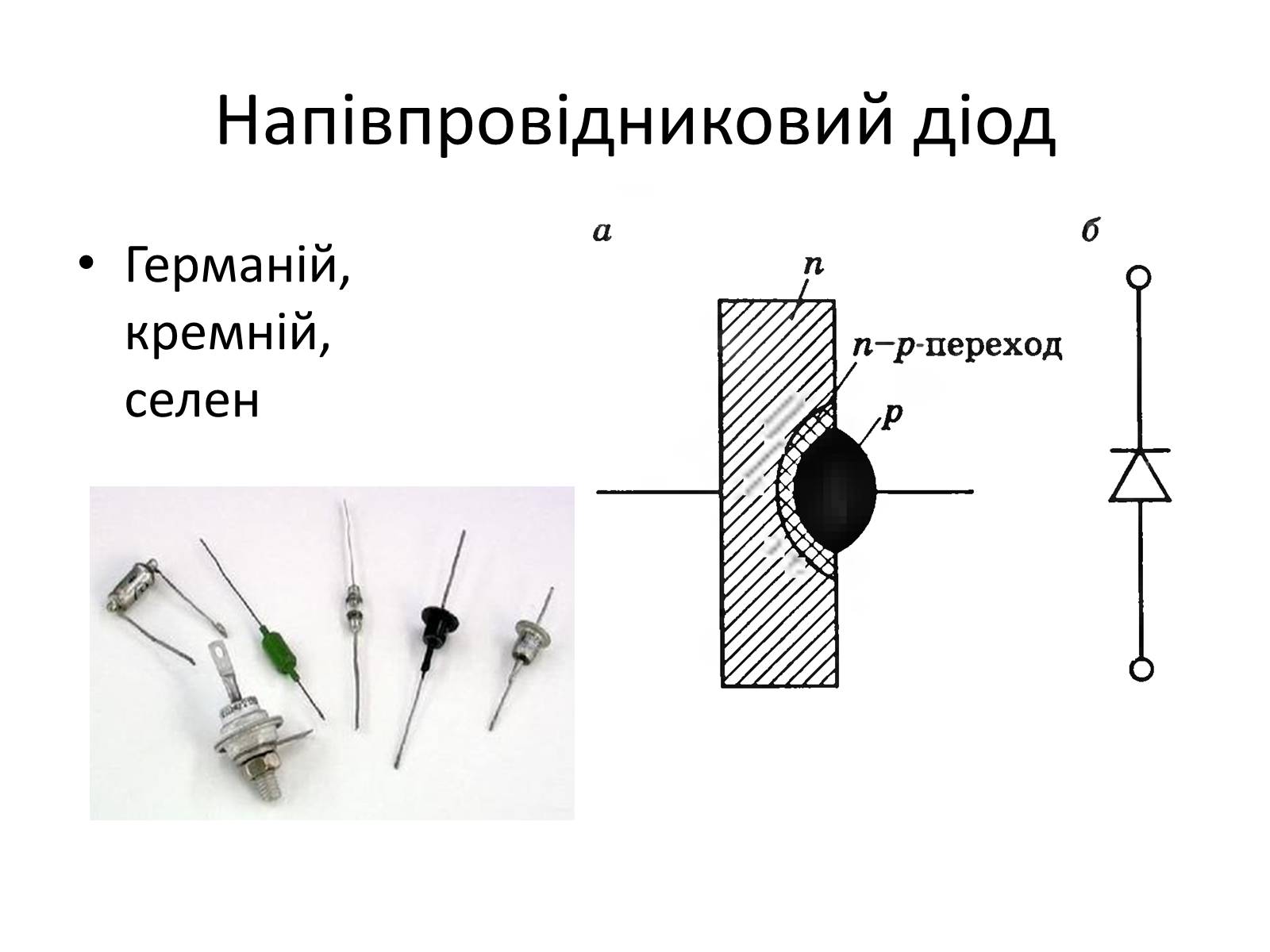

Слайд #10
Напівпровідниковий діод
Германій, кремній, селен
Германій, кремній, селен

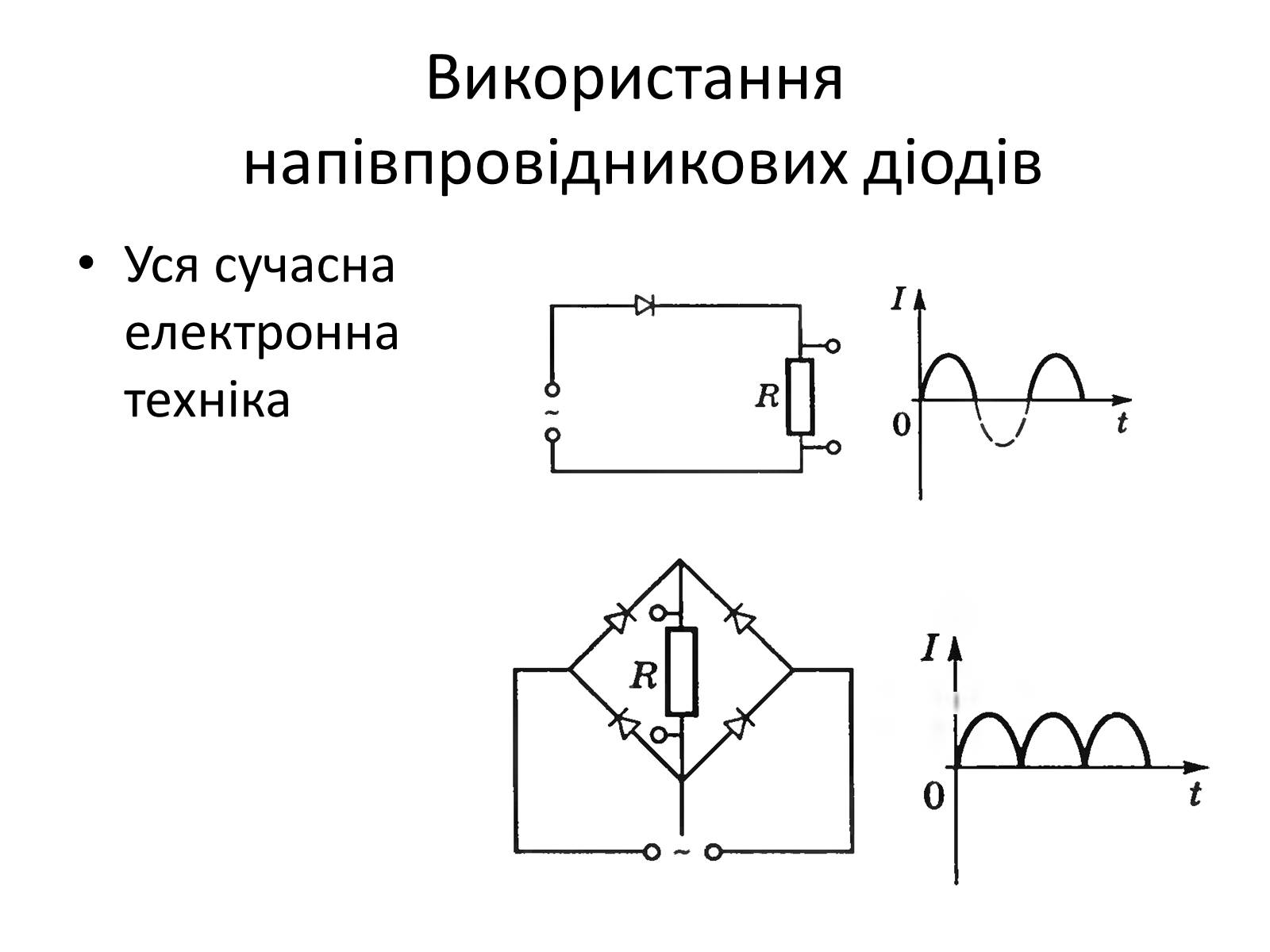

Слайд #11
Використання напівпровідникових діодів
Уся сучасна електронна техніка
Уся сучасна електронна техніка

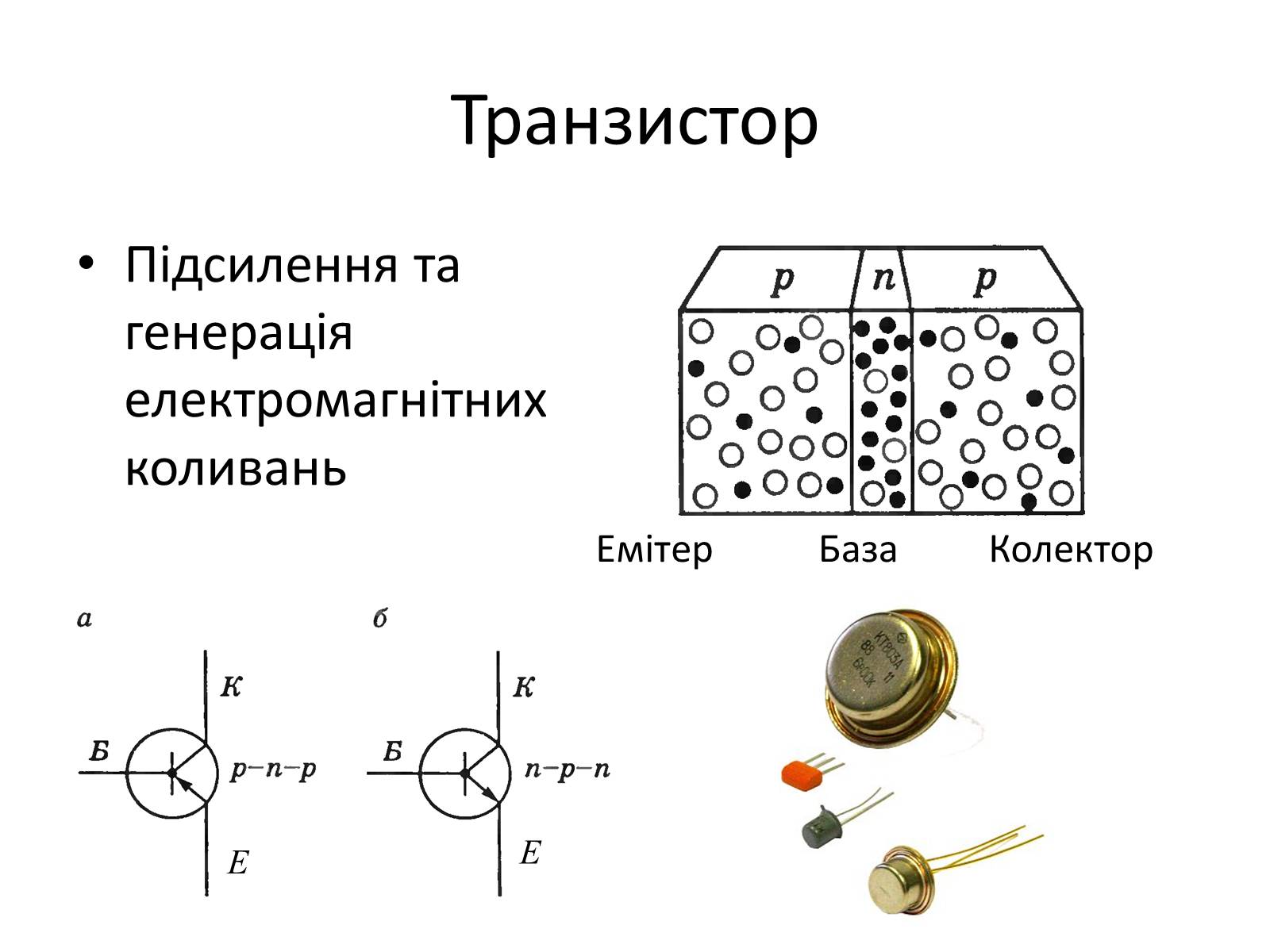

Слайд #12

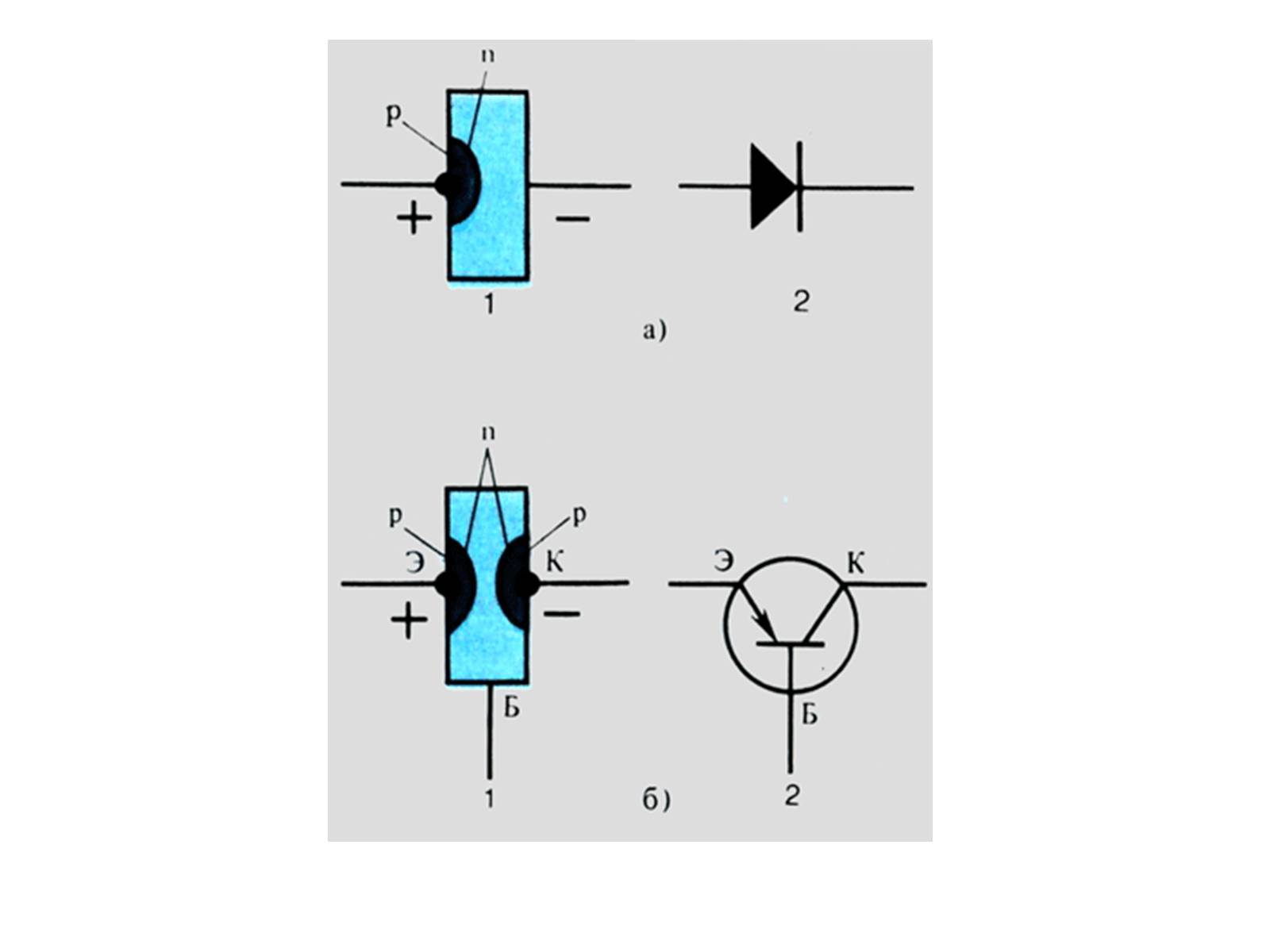

Транзистор
Підсилення та генерація електромагнітних коливань
Емітер
База
Колектор
Е
Е
Підсилення та генерація електромагнітних коливань
Емітер
База
Колектор
Е
Е
Слайд #13

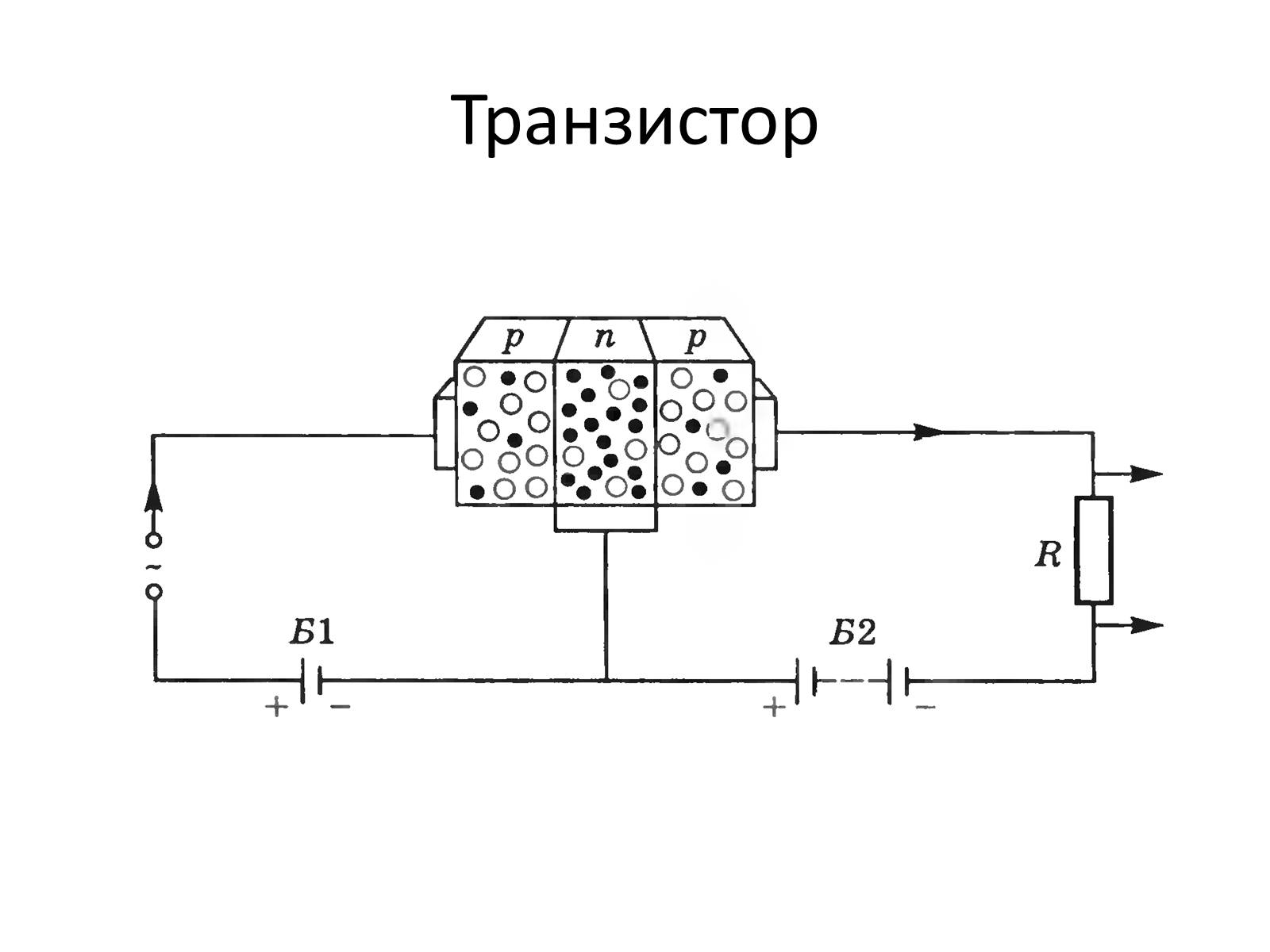

Транзистор
Слайд #14
Підсумок
