Презентація на тему «Трансформатор» (варіант 2)
382
Слайд #1
Трансформатор. Види трансформаторів
Підготувала
учениця 11-А класу
Мороз Дарина
Підготувала
учениця 11-А класу
Мороз Дарина
Слайд #2

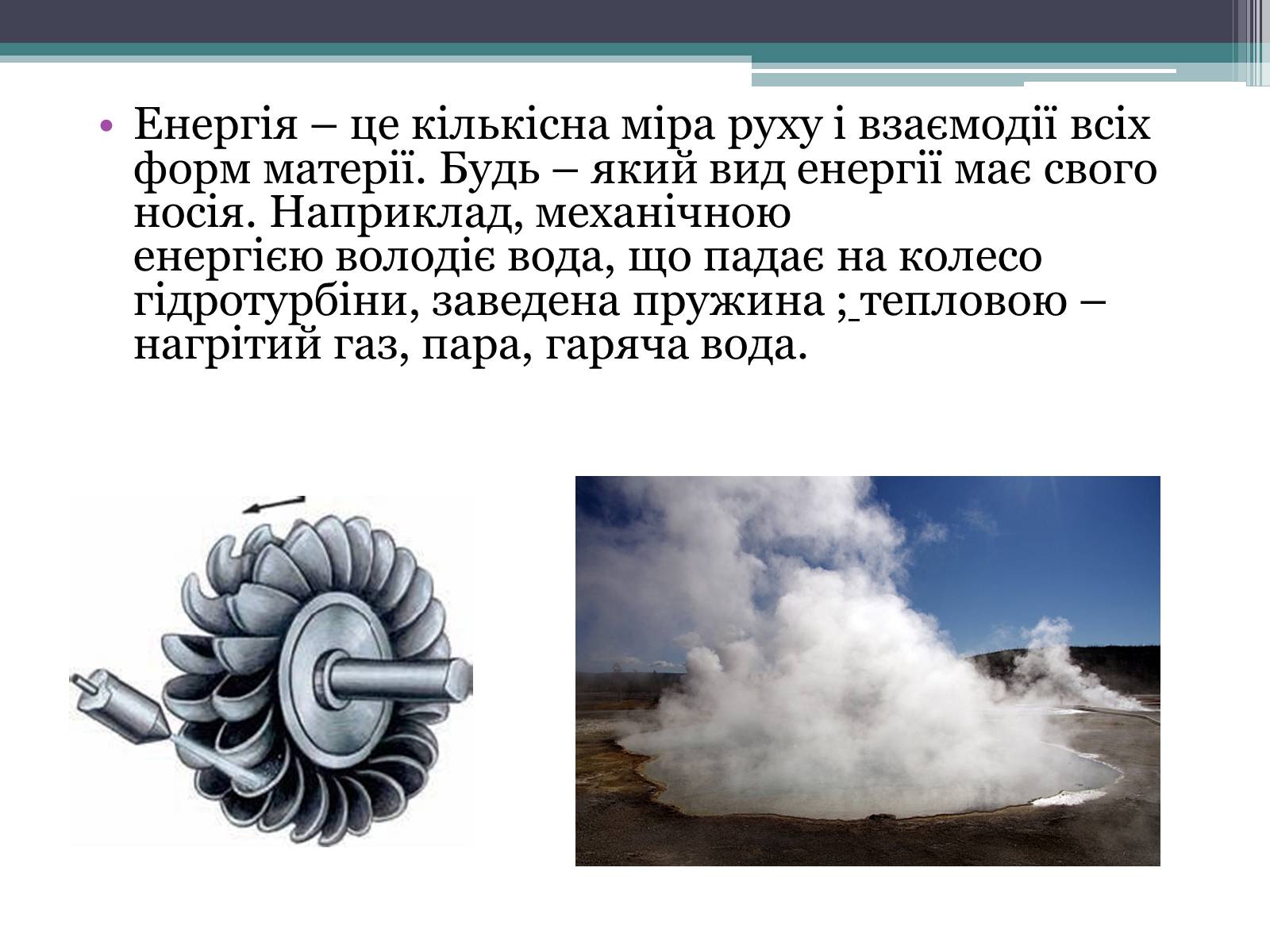

Енергія – це кількісна міра руху і взаємодії всіх форм матерії. Будь – який вид енергії має свого носія. Наприклад, механічною енергією володіє вода, що падає на колесо гідротурбіни, заведена пружина ; тепловою – нагрітий газ, пара, гаряча вода.
Слайд #3
З усіх видів енергії найчастіше використовується електромагнітна, яку на практиці називають електричною.
Слайд #4

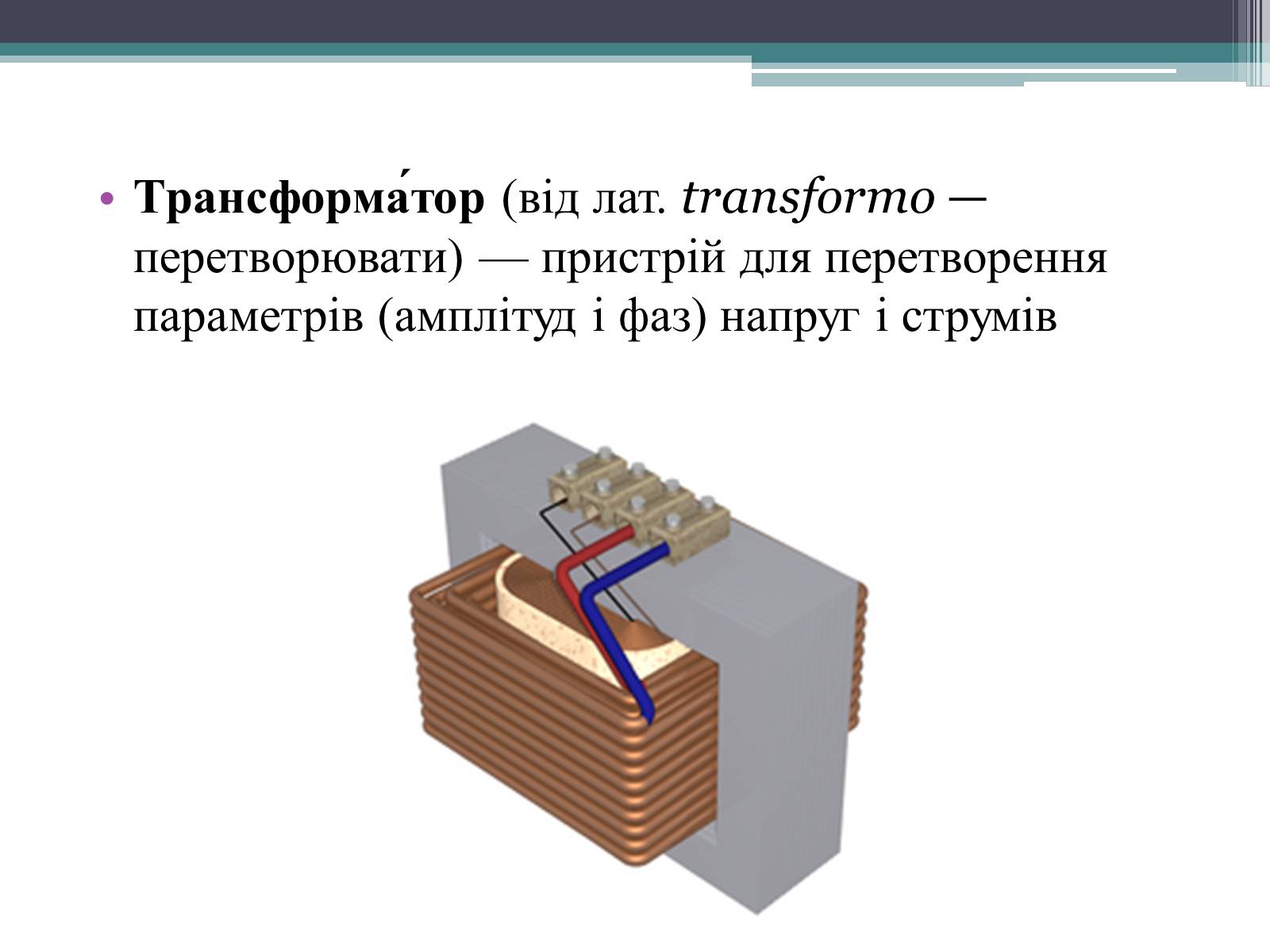

Трансформа́тор (від лат. transformo — перетворювати) — пристрій для перетворення параметрів (амплітуд і фаз) напруг і струмів
Слайд #5

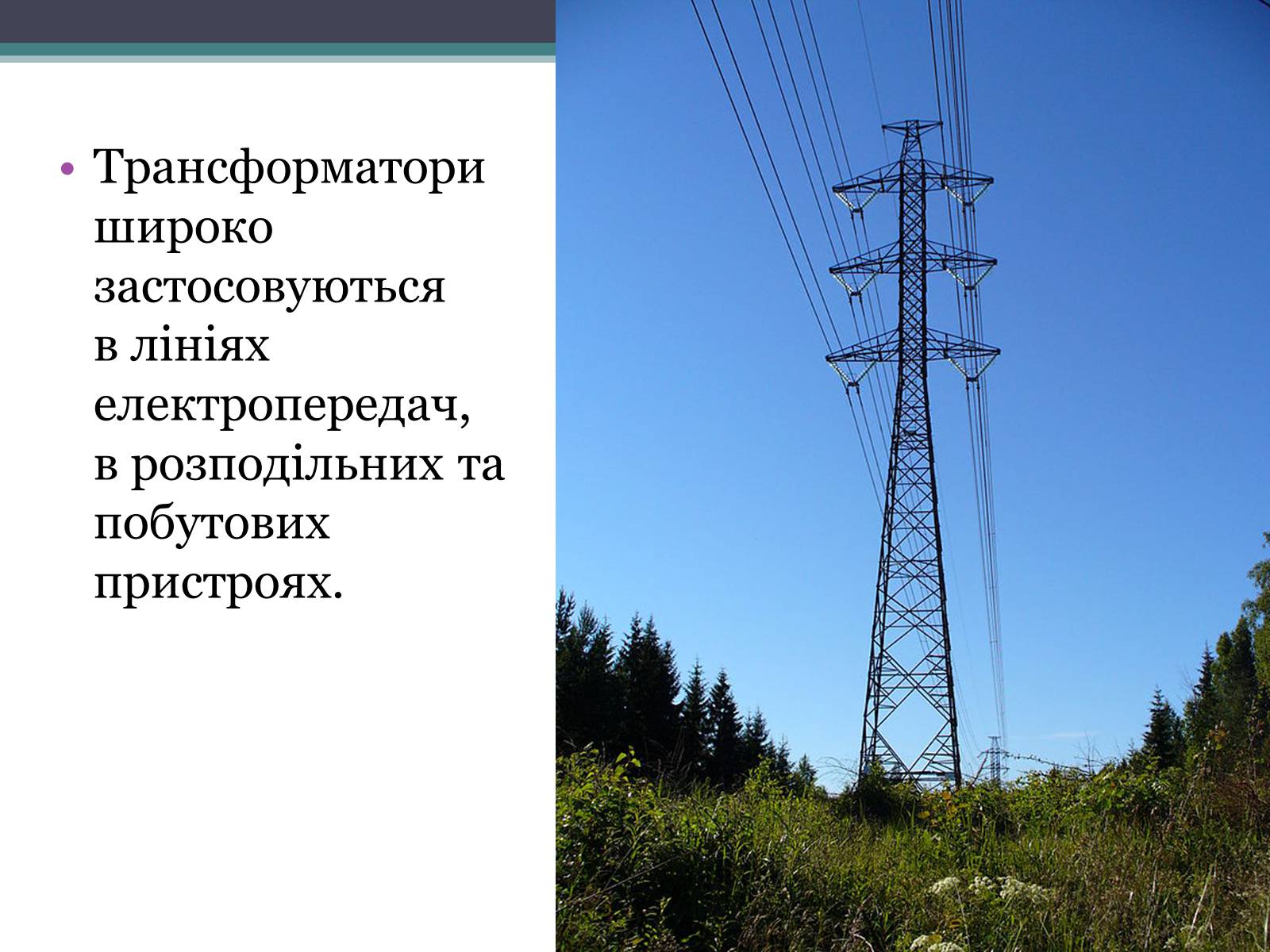

Трансформатори широко застосовуються в лініях електропередач, в розподільних та побутових пристроях.
Слайд #6

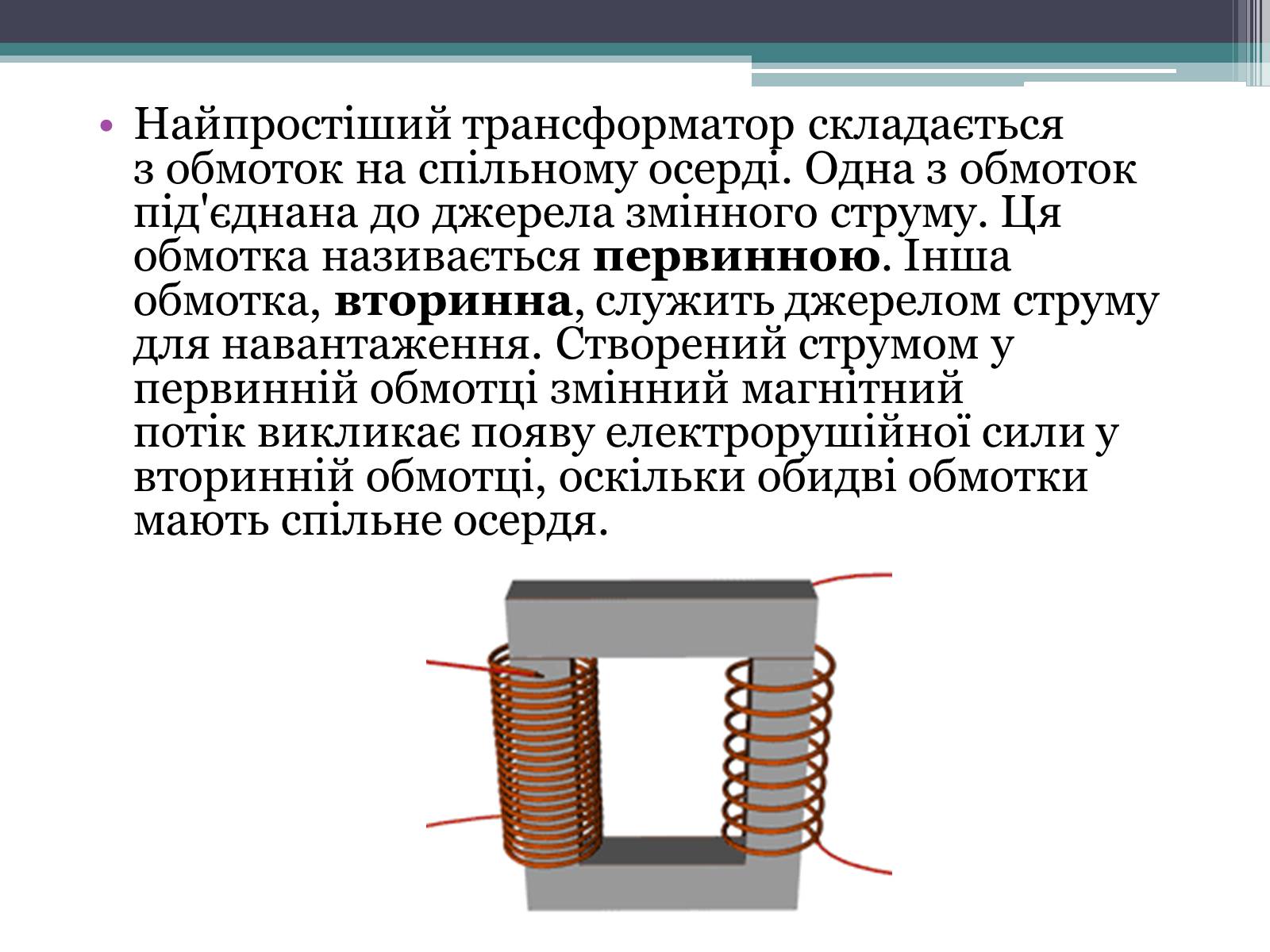

Найпростіший трансформатор складається з обмоток на спільному осерді. Одна з обмоток під'єднана до джерела змінного струму. Ця обмотка називається первинною. Інша обмотка, вторинна, служить джерелом струму для навантаження. Створений струмом у первинній обмотці змінний магнітний потік викликає появу електрорушійної сили у вторинній обмотці, оскільки обидві обмотки мають спільне осердя.
Слайд #7

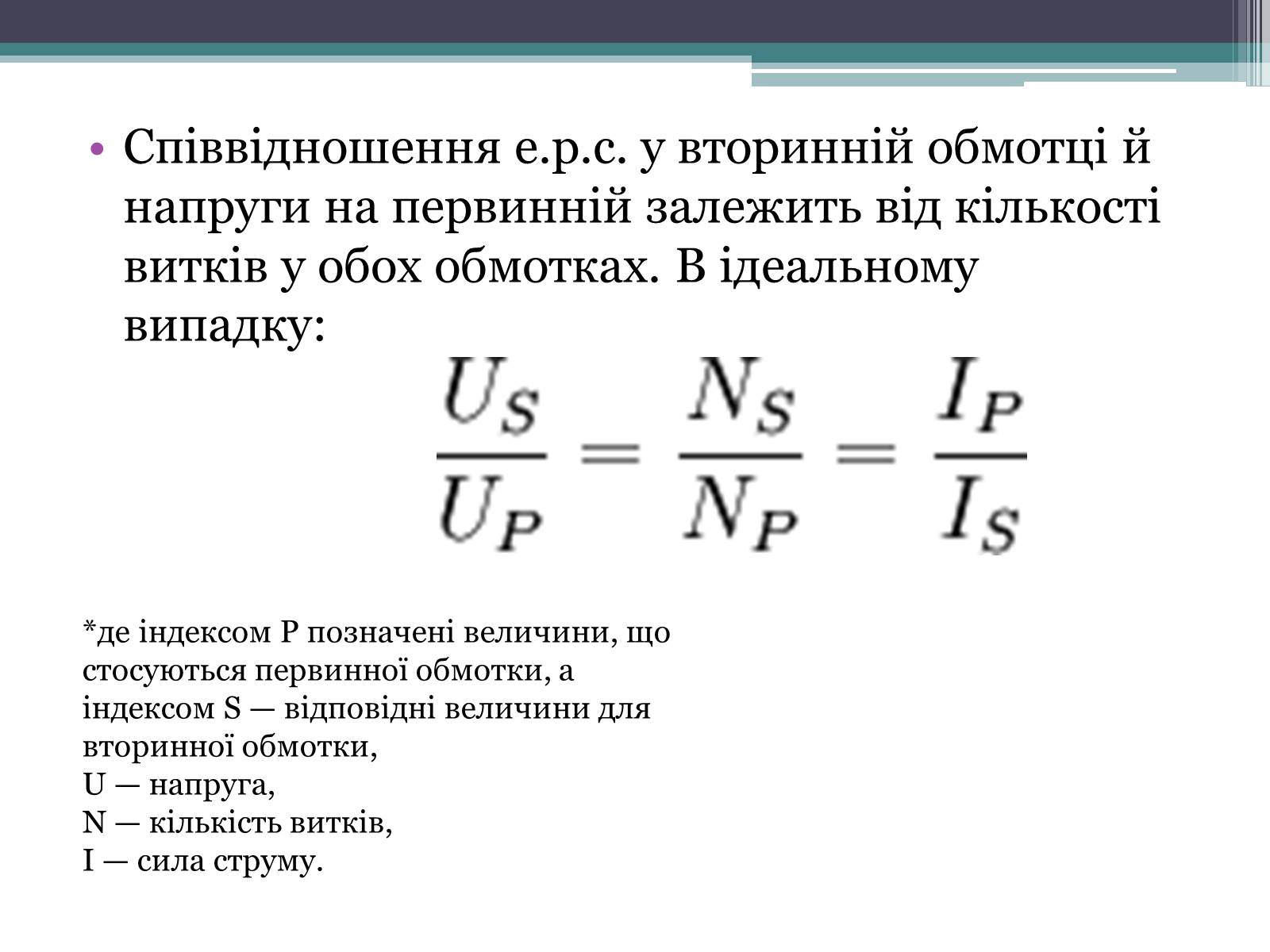

Співвідношення е.р.с. у вторинній обмотці й напруги на первинній залежить від кількості витків у обох обмотках. В ідеальному випадку:
*де індексом P позначені величини, що стосуються первинної обмотки, а індексом S — відповідні величини для вторинної обмотки,
U — напруга,
N — кількість витків,
I — сила струму.
*де індексом P позначені величини, що стосуються первинної обмотки, а індексом S — відповідні величини для вторинної обмотки,
U — напруга,
N — кількість витків,
I — сила струму.
Слайд #8

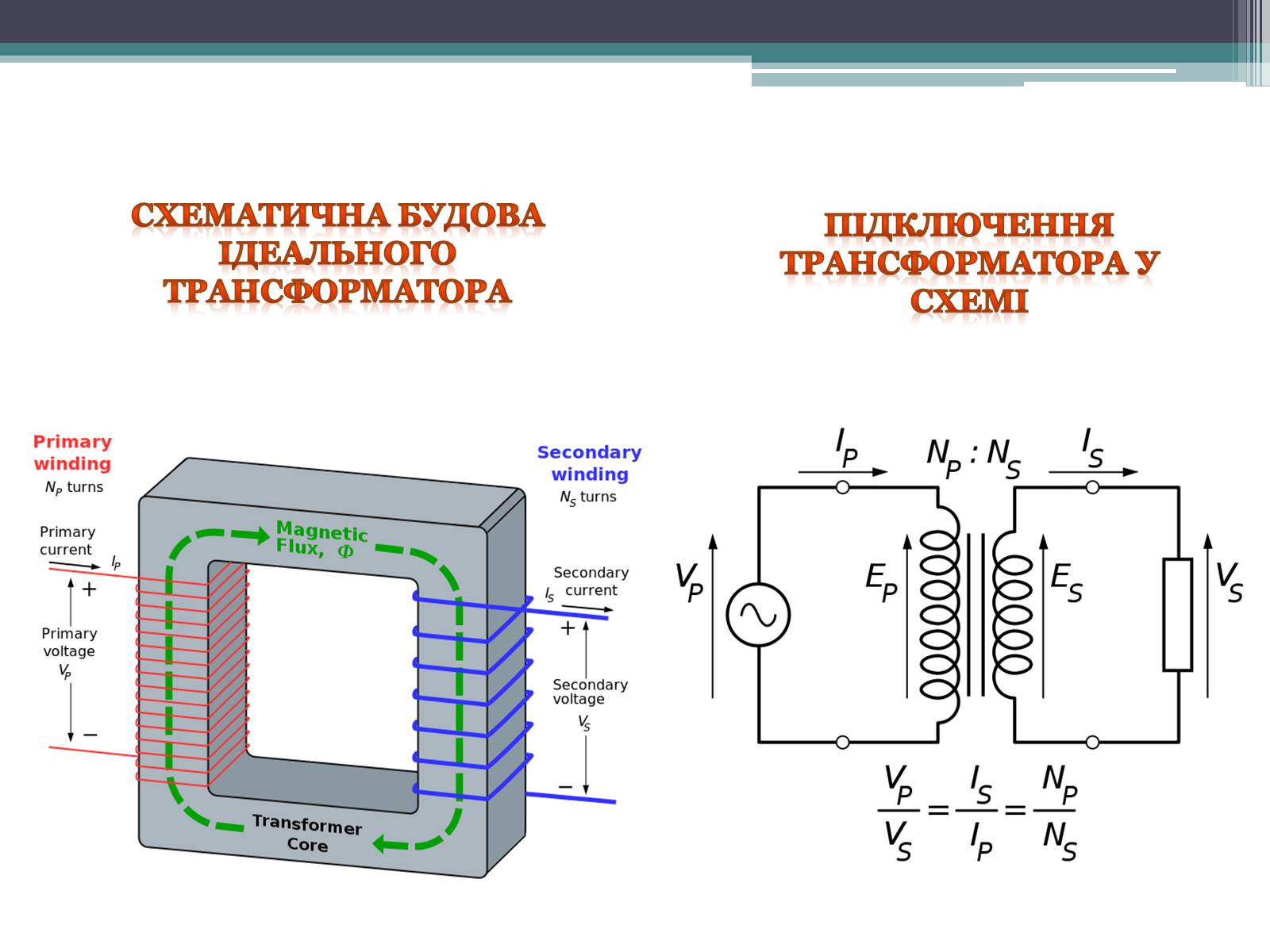

Схематична будова ідеального трансформатора
Підключення трансформатора у схемі
Підключення трансформатора у схемі
Слайд #9
Трансформатори розрізняють
Слайд #10

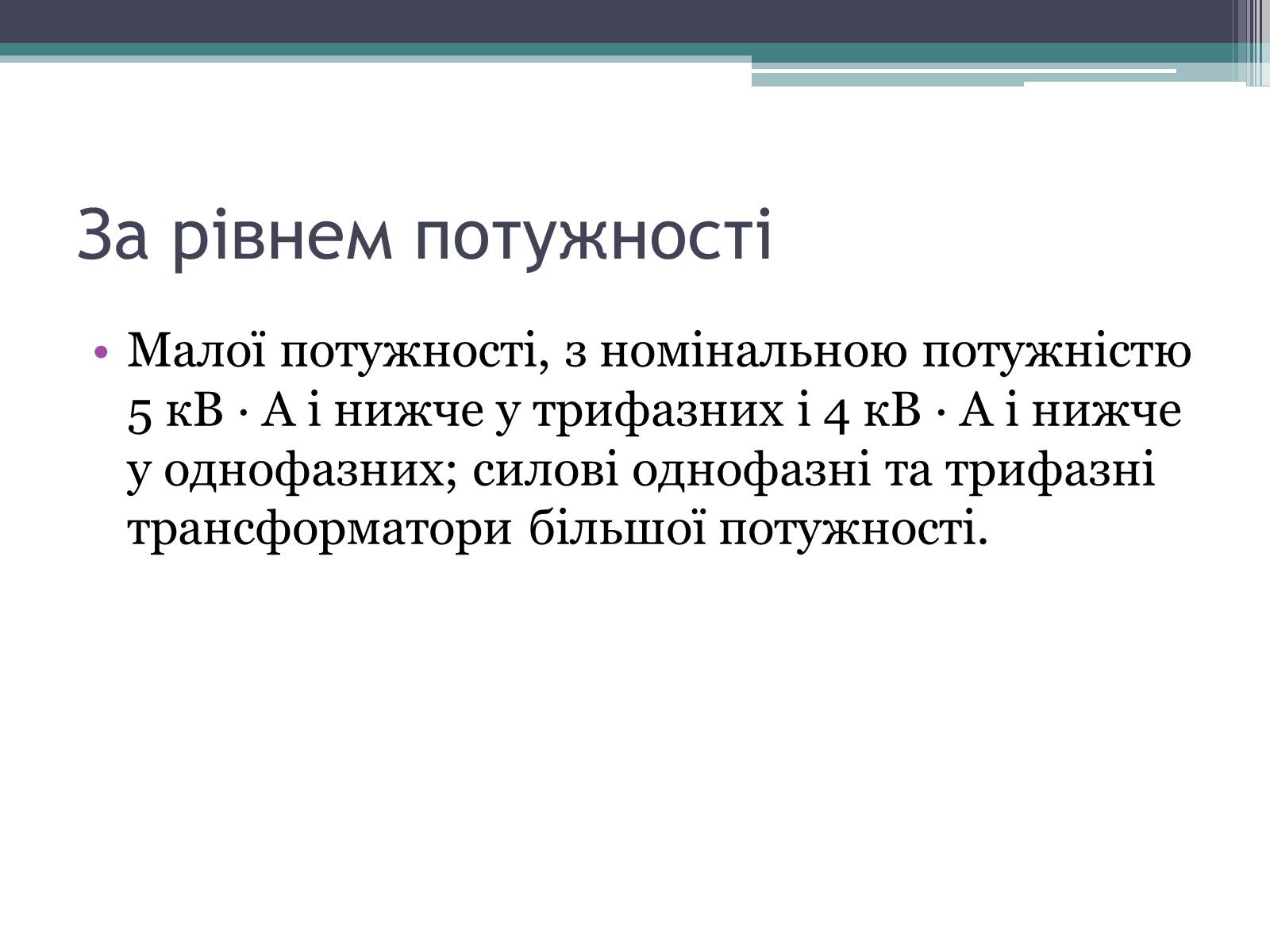

За рівнем потужності
Малої потужності, з номінальною потужністю 5 кВ · А і нижче у трифазних і 4 кВ · А і нижче у однофазних; силові однофазні та трифазні трансформатори більшої потужності.
Малої потужності, з номінальною потужністю 5 кВ · А і нижче у трифазних і 4 кВ · А і нижче у однофазних; силові однофазні та трифазні трансформатори більшої потужності.
Слайд #11

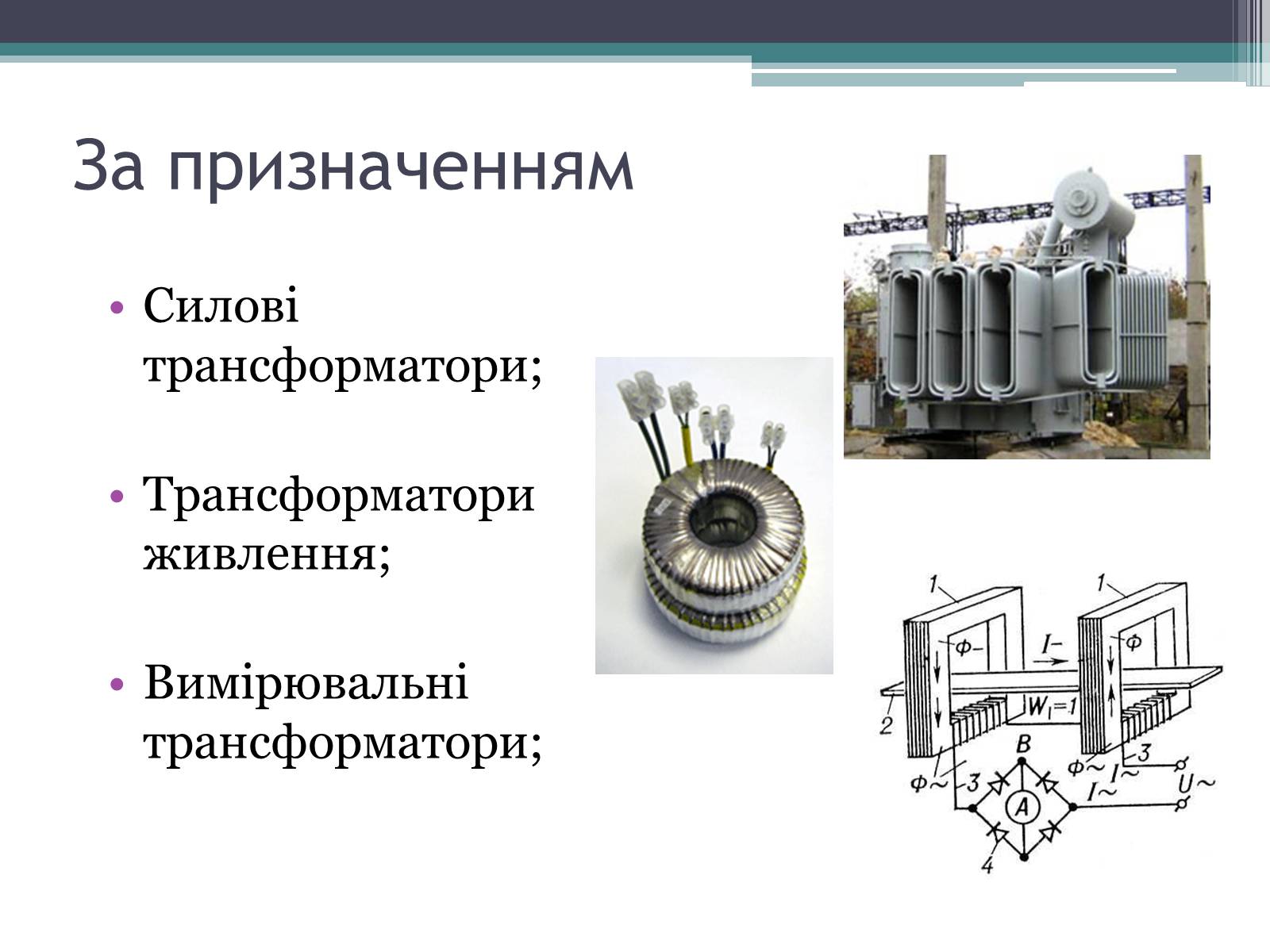

За призначенням
Силові трансформатори;
Трансформатори живлення;
Вимірювальні трансформатори;
Силові трансформатори;
Трансформатори живлення;
Вимірювальні трансформатори;
Слайд #12

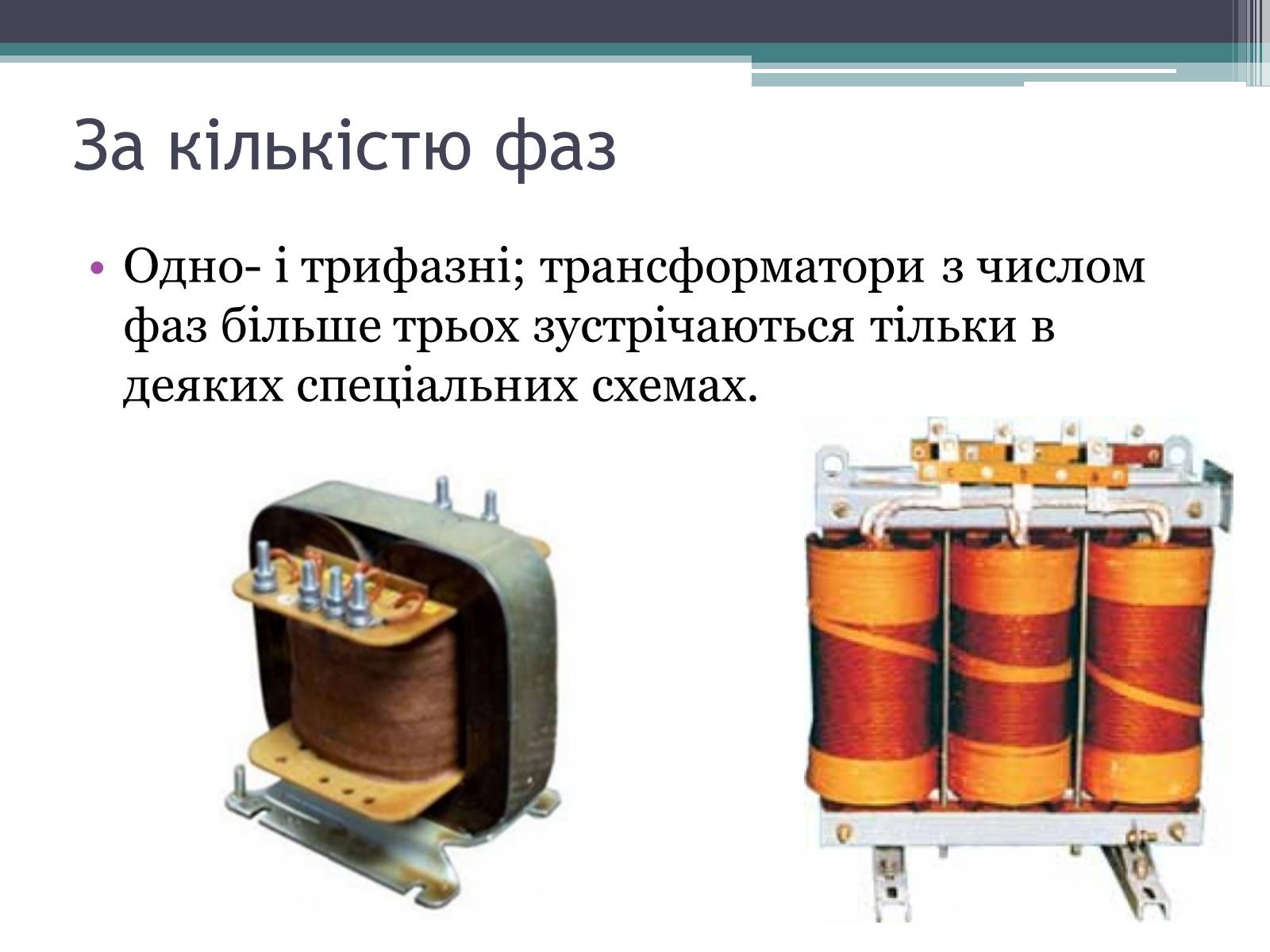

За кількістю фаз
Одно- і трифазні; трансформатори з числом фаз більше трьох зустрічаються тільки в деяких спеціальних схемах.
Одно- і трифазні; трансформатори з числом фаз більше трьох зустрічаються тільки в деяких спеціальних схемах.
Слайд #13

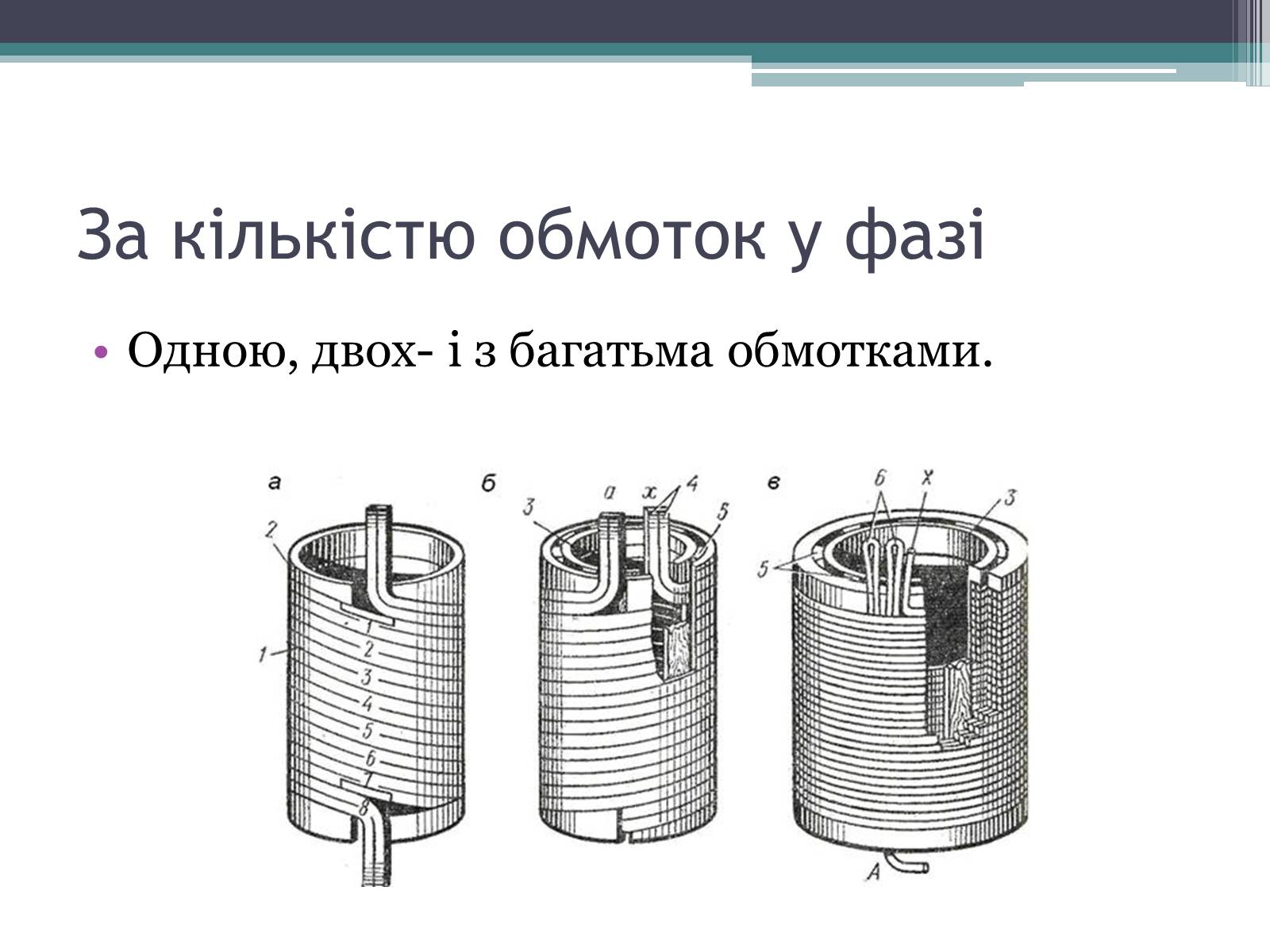

За кількістю обмоток у фазі
Одною, двох- і з багатьма обмотками.
Одною, двох- і з багатьма обмотками.
