Презентація на тему «Діелектрики»
273
Слайд #1
Діелектрики в електричному полі. Конденсатори
Слайд #2

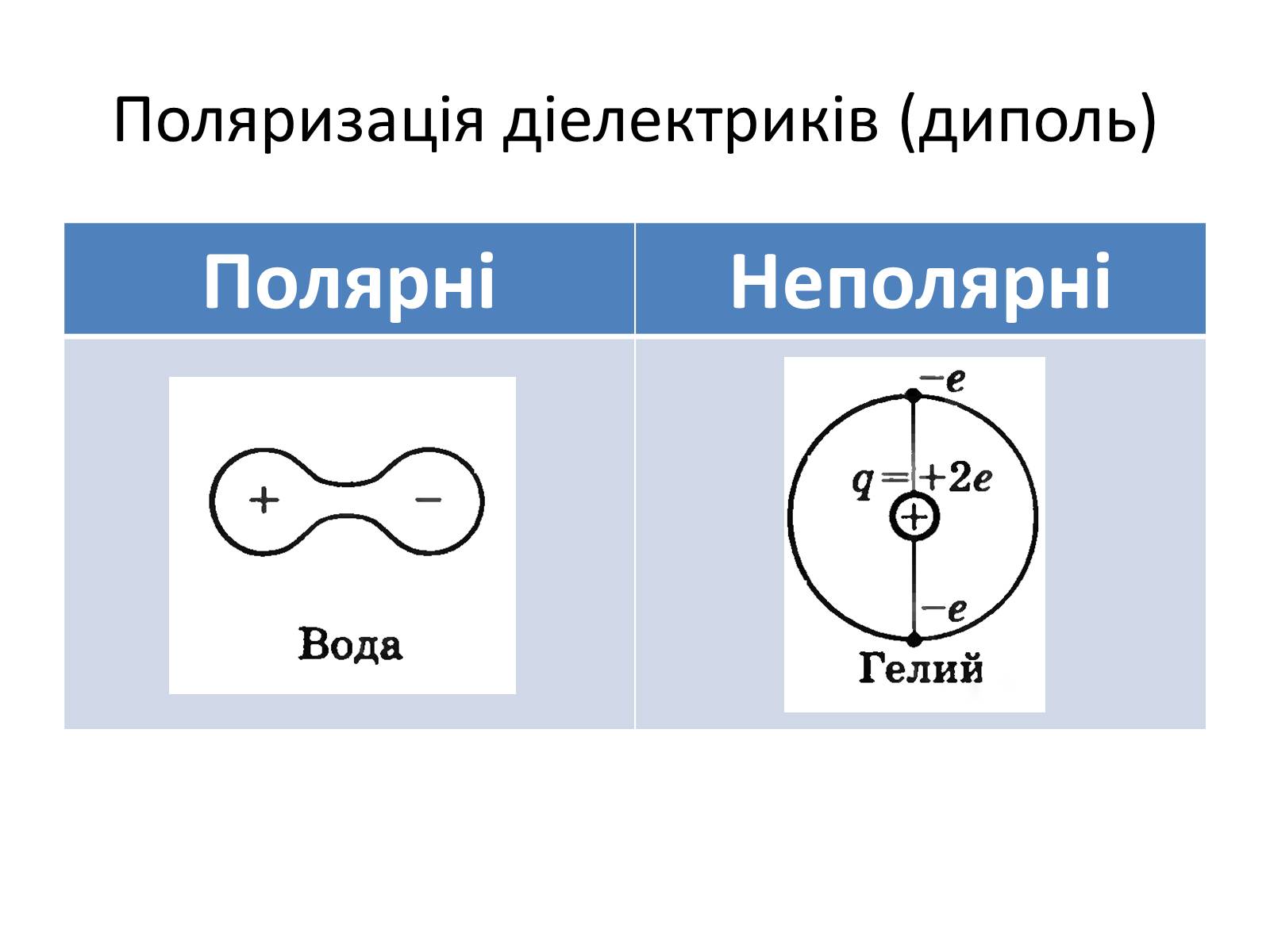

Поляризація діелектриків (диполь)
Полярні
Неполярні
Полярні
Неполярні
Слайд #3

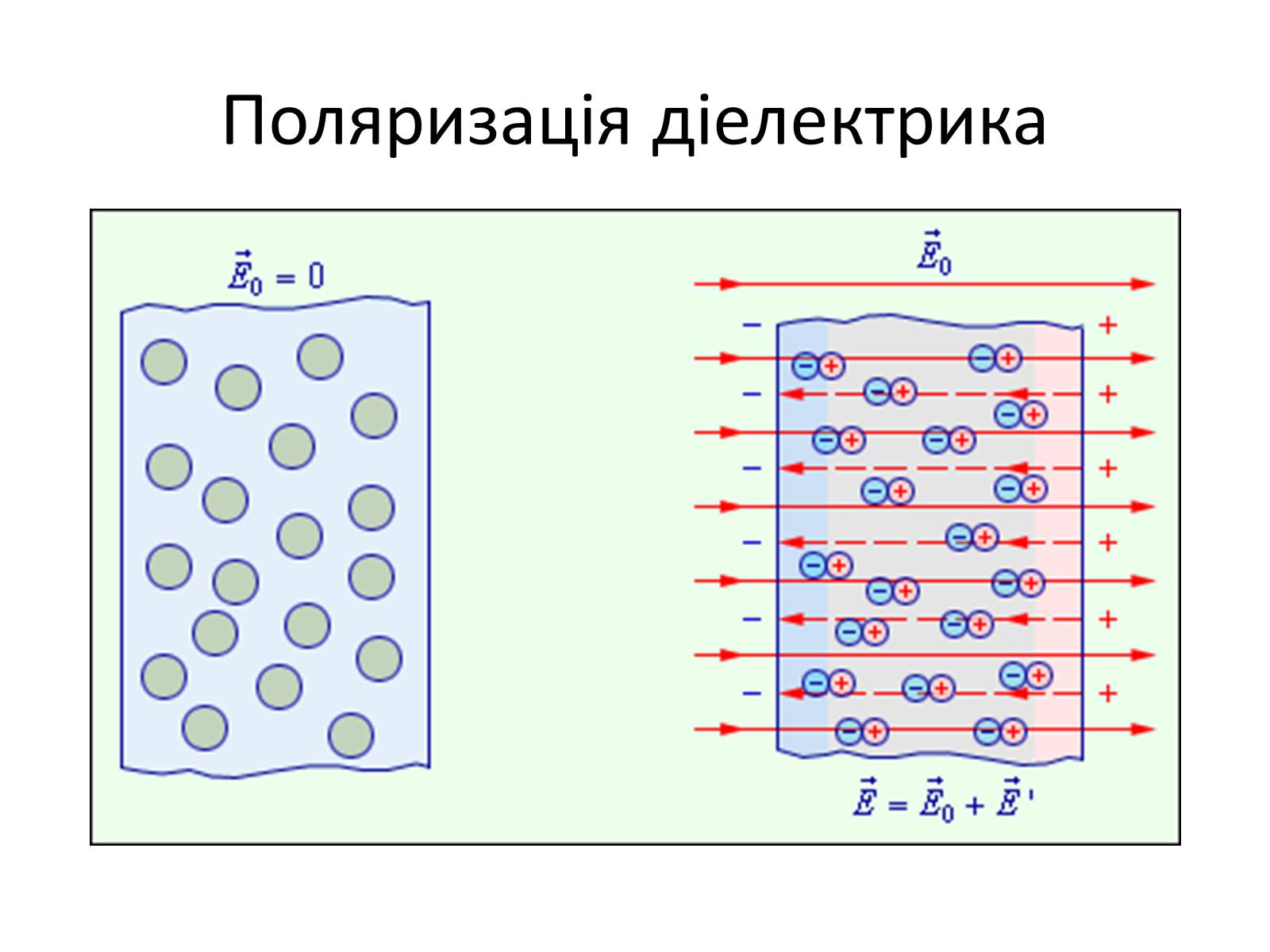

Поляризація діелектрика
Слайд #4

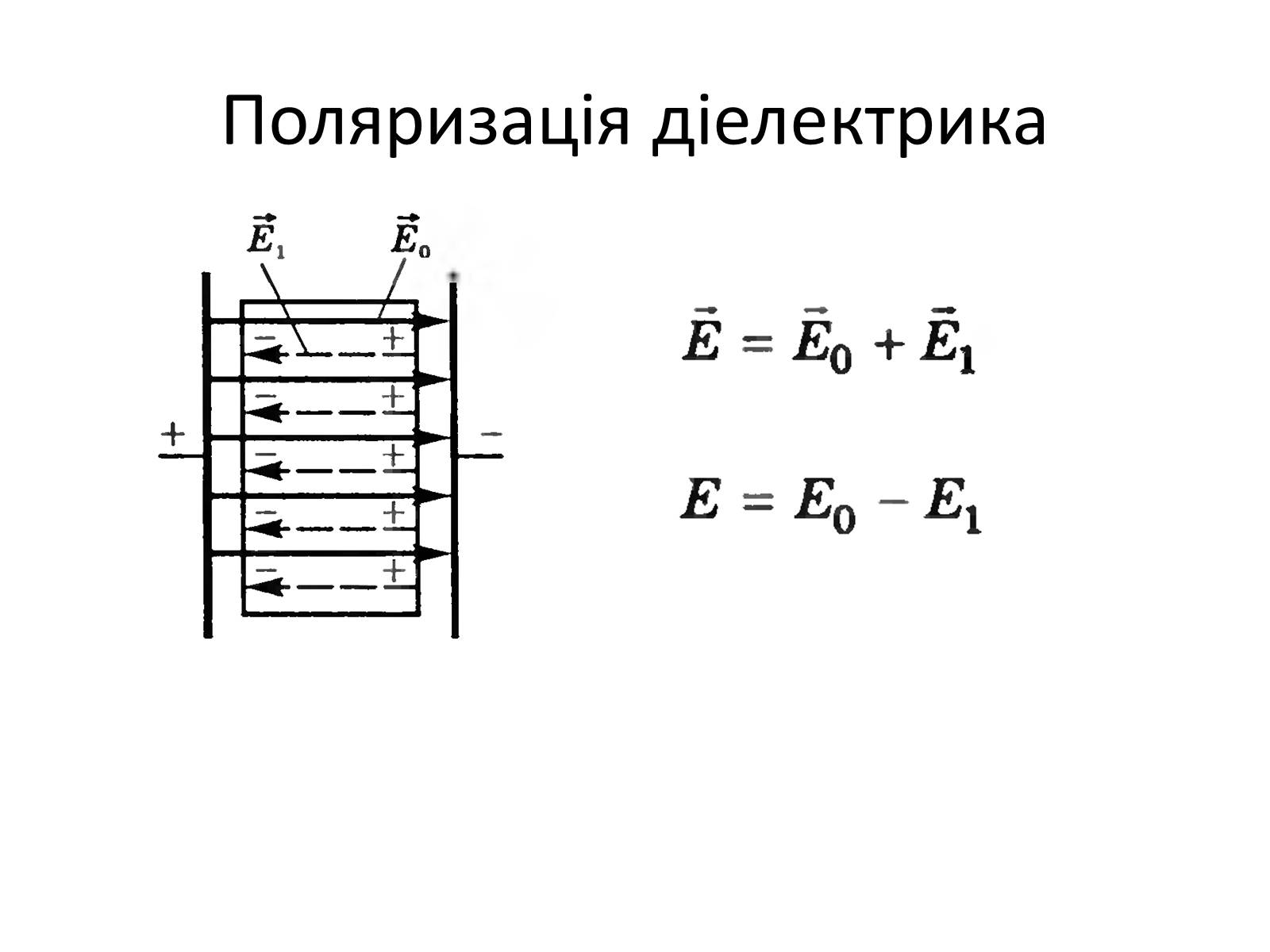

Поляризація діелектрика
Слайд #5

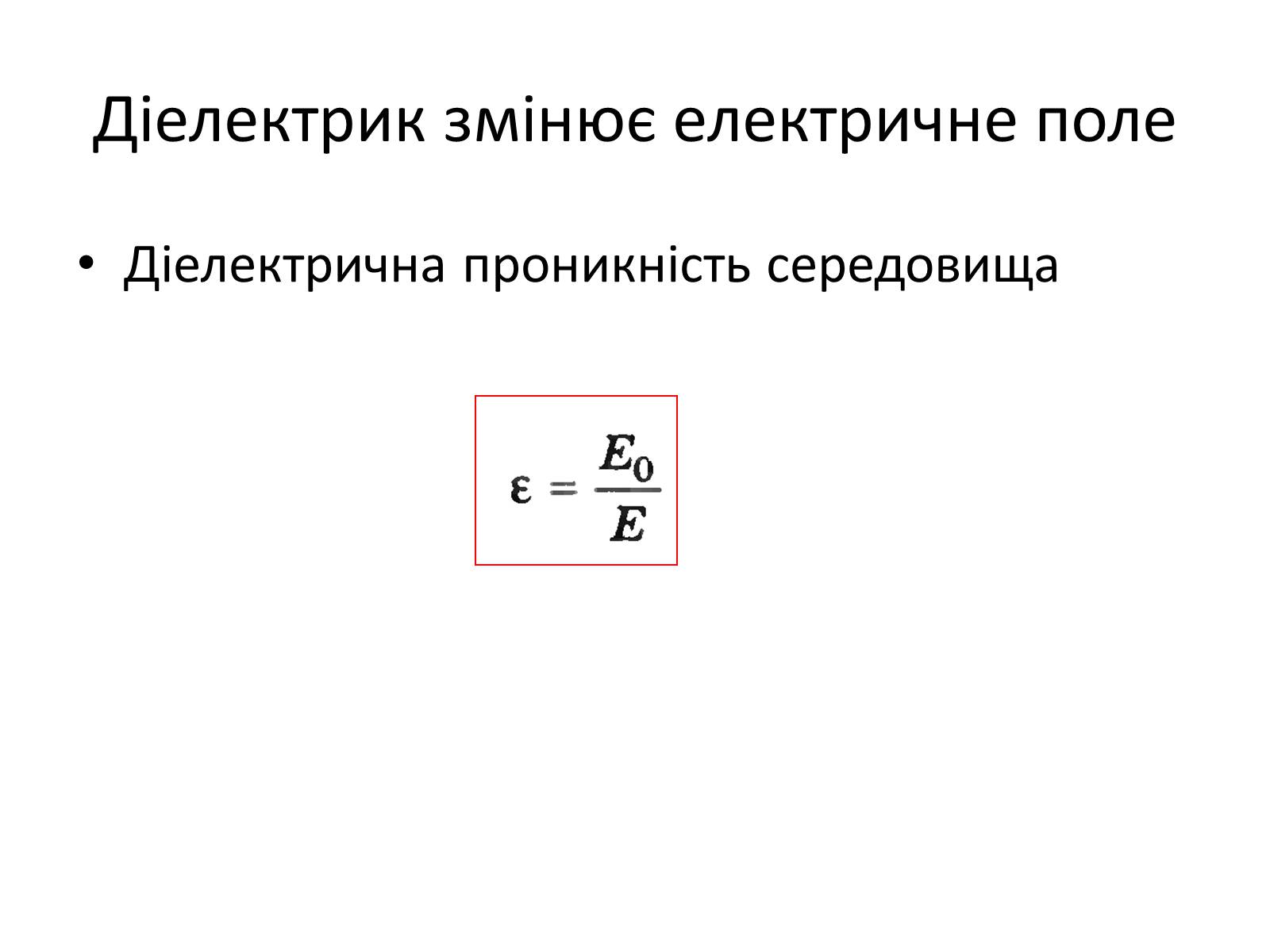

Діелектрик змінює електричне поле
Діелектрична проникність середовища
Діелектрична проникність середовища
Слайд #6

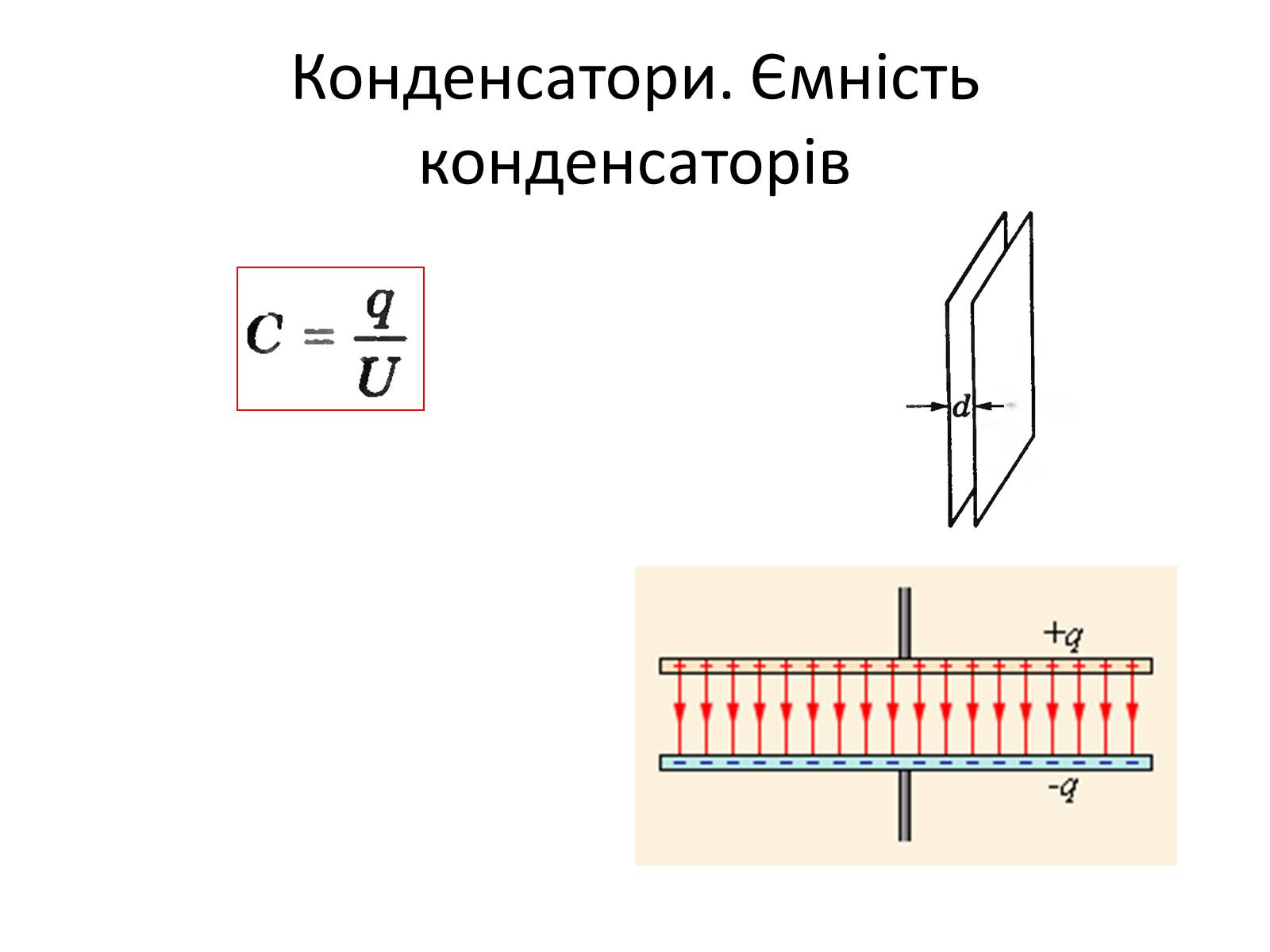

Конденсатори. Ємність конденсаторів
Слайд #7

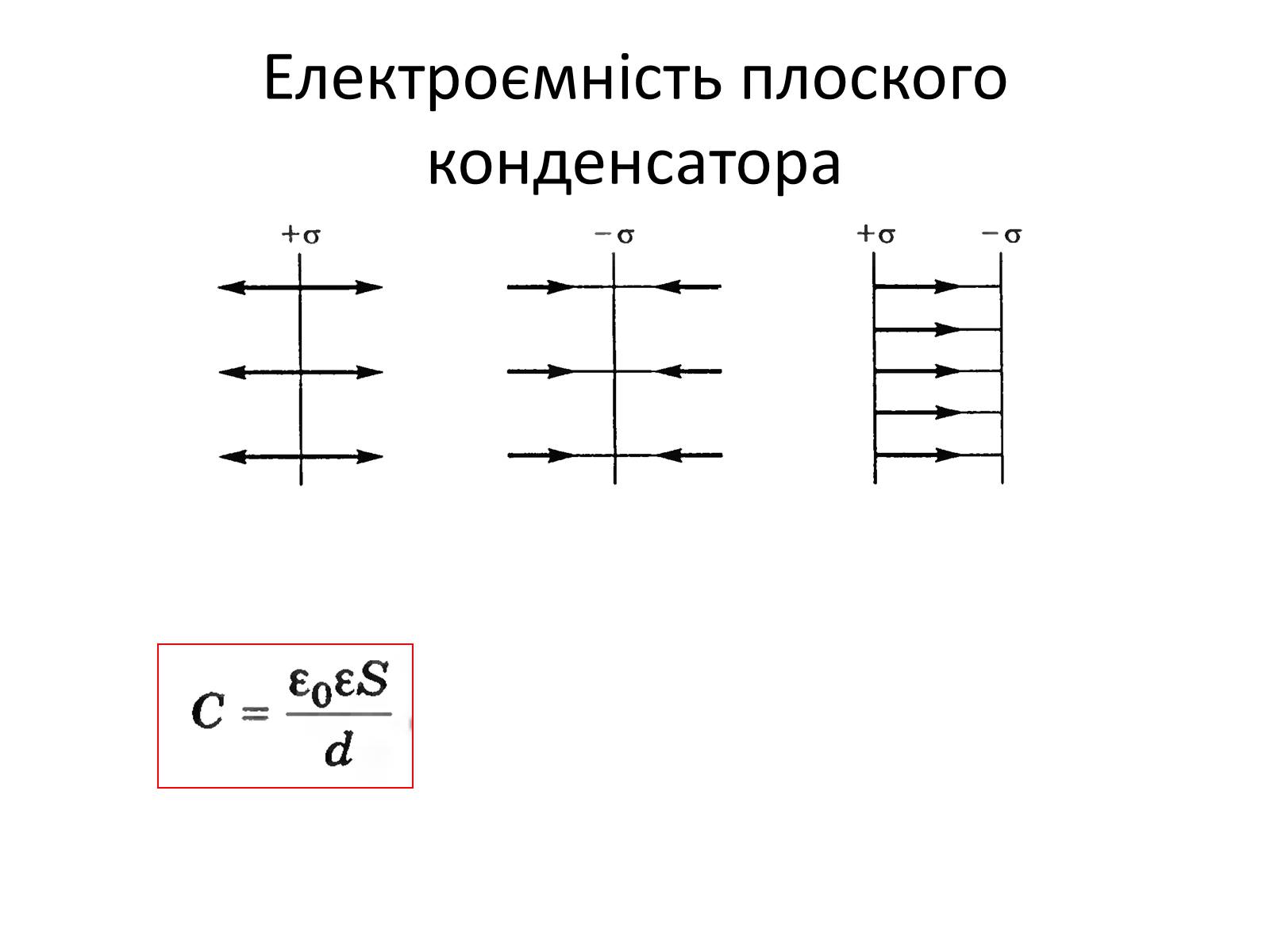

Електроємність плоского конденсатора
Слайд #8

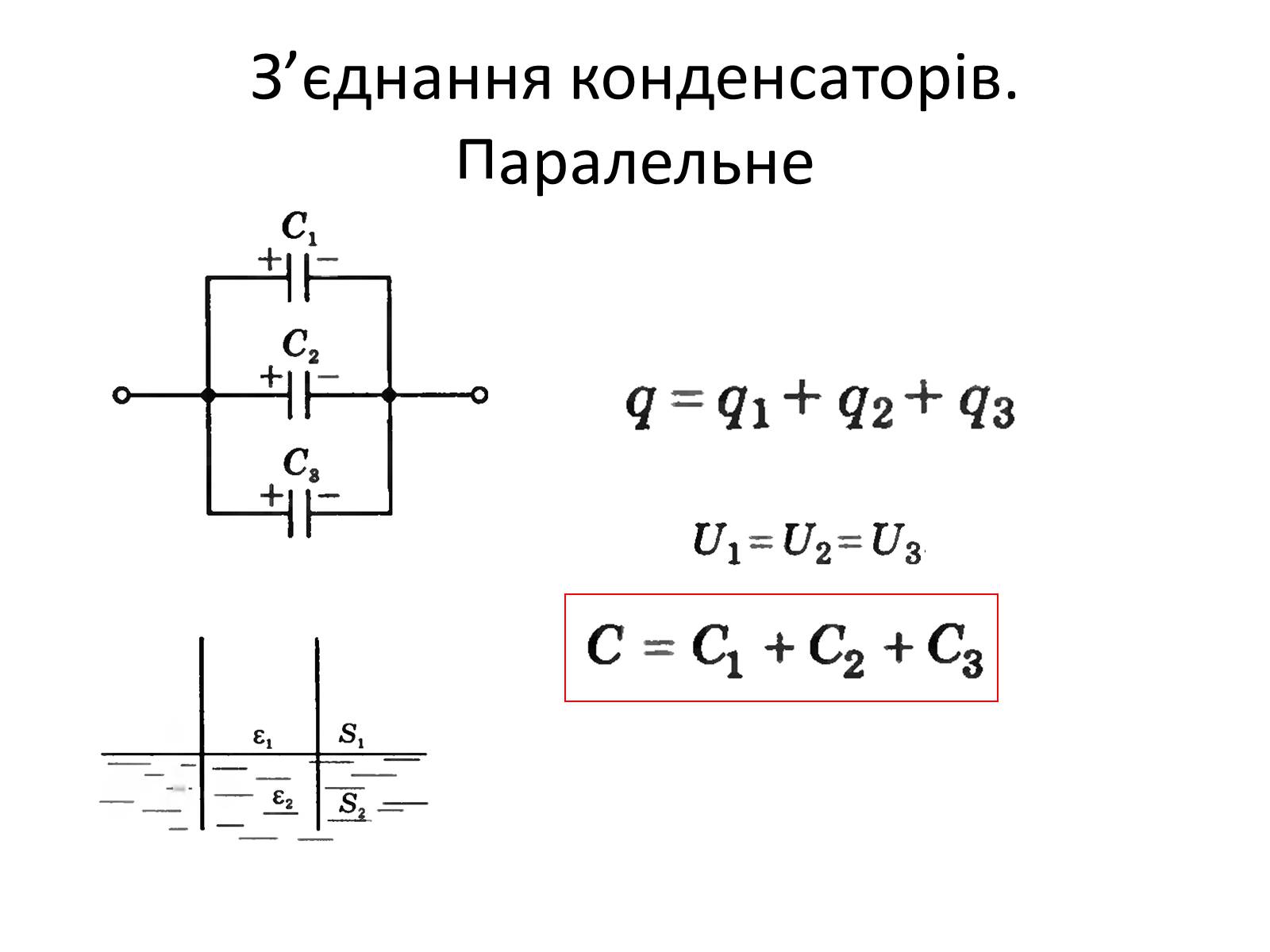

З'єднання конденсаторів. Паралельне
Слайд #9

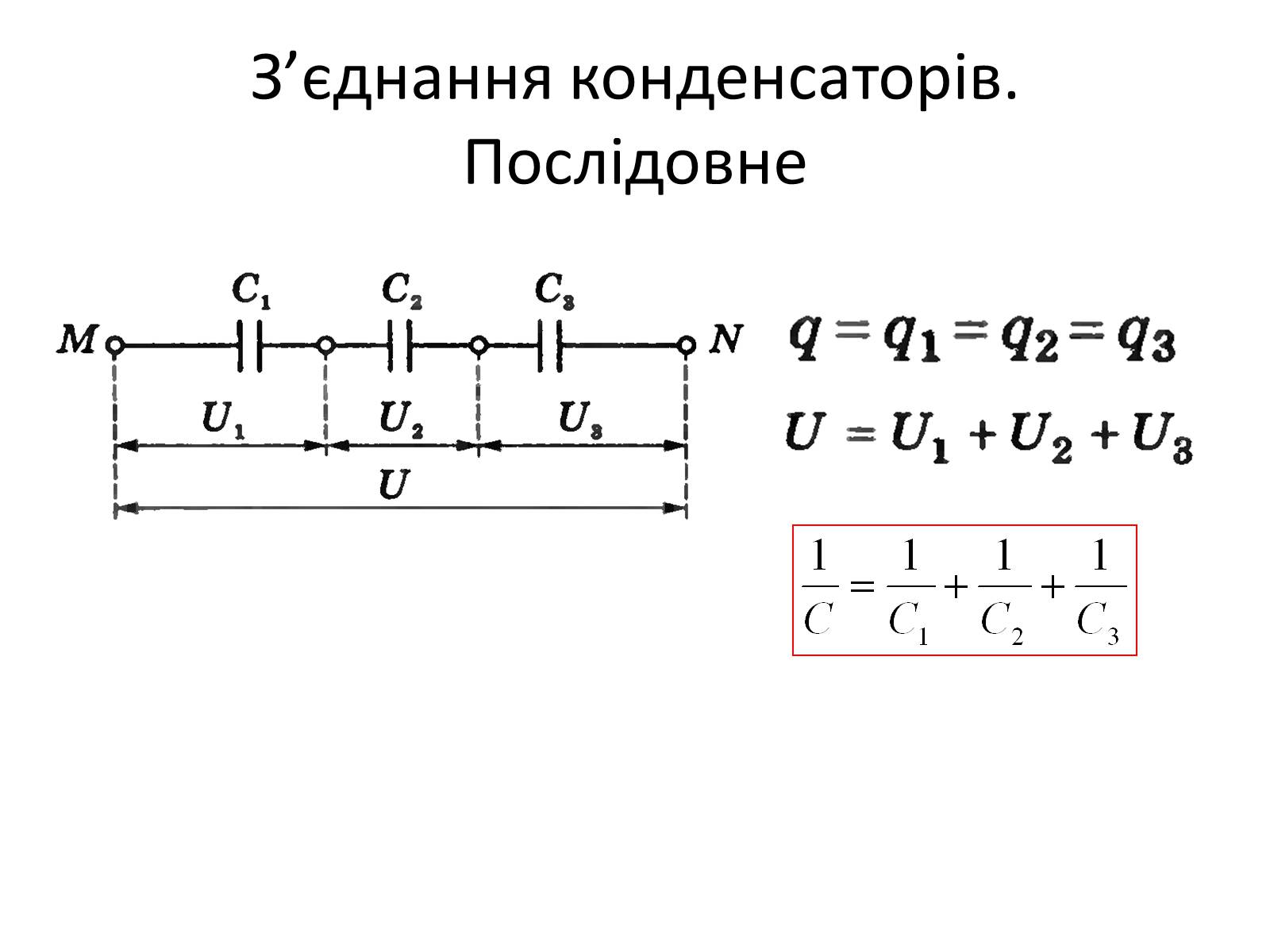

З'єднання конденсаторів. Послідовне
Слайд #10

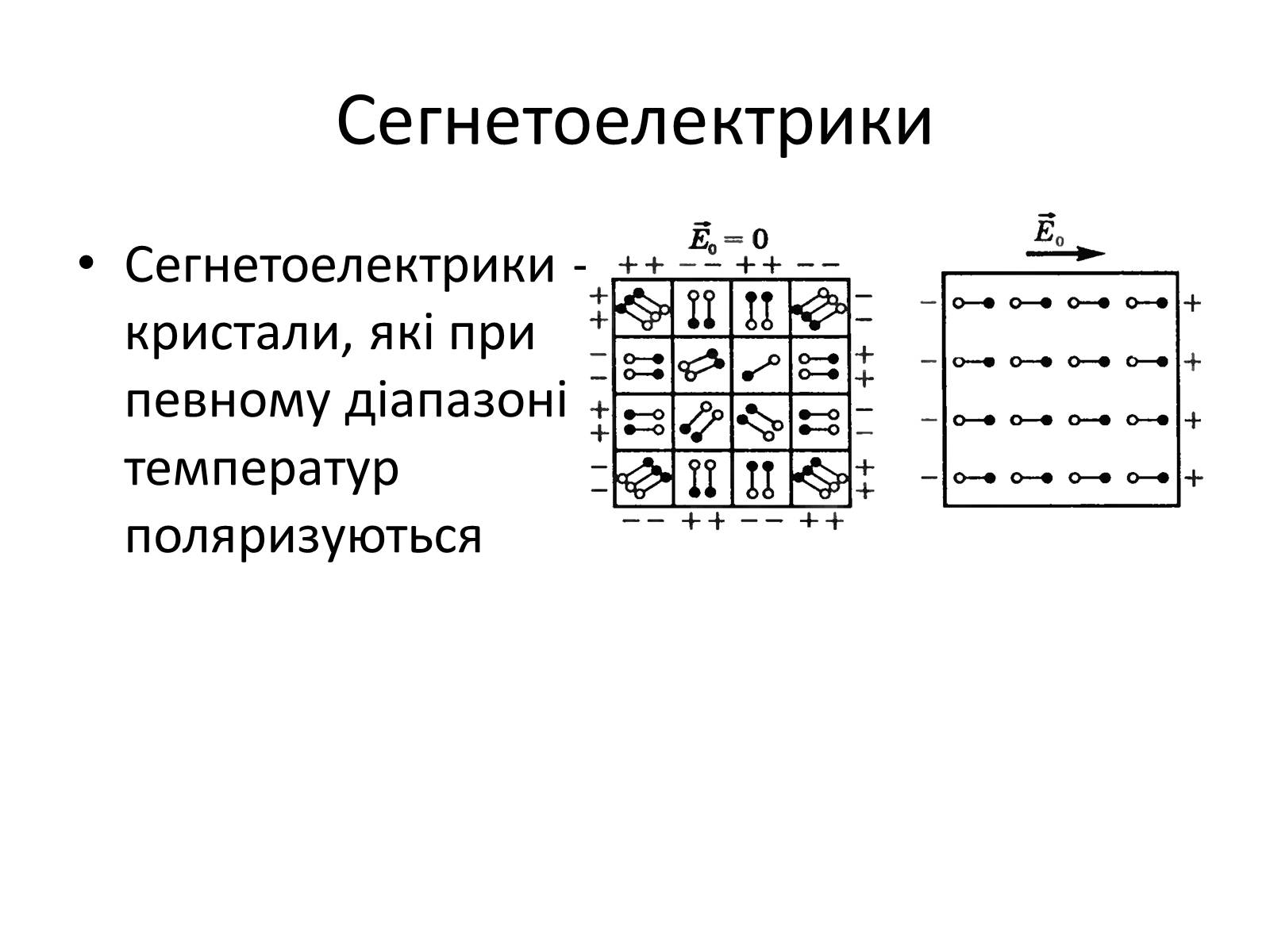

Сегнетоелектрики
Сегнетоелектрики - кристали, які при певному діапазоні температур поляризуються
Сегнетоелектрики - кристали, які при певному діапазоні температур поляризуються
Слайд #11

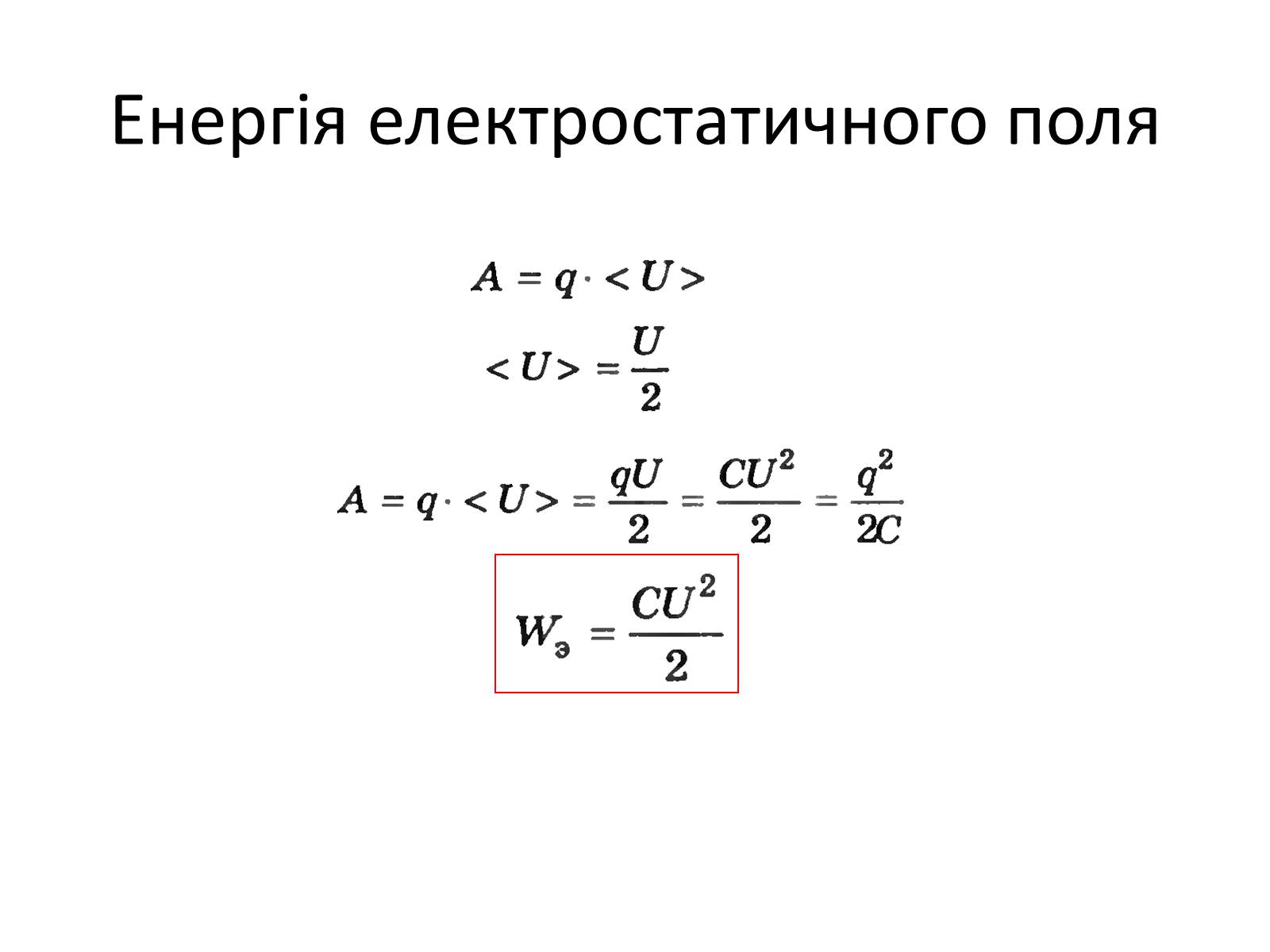

Енергія електростатичного поля
Слайд #12

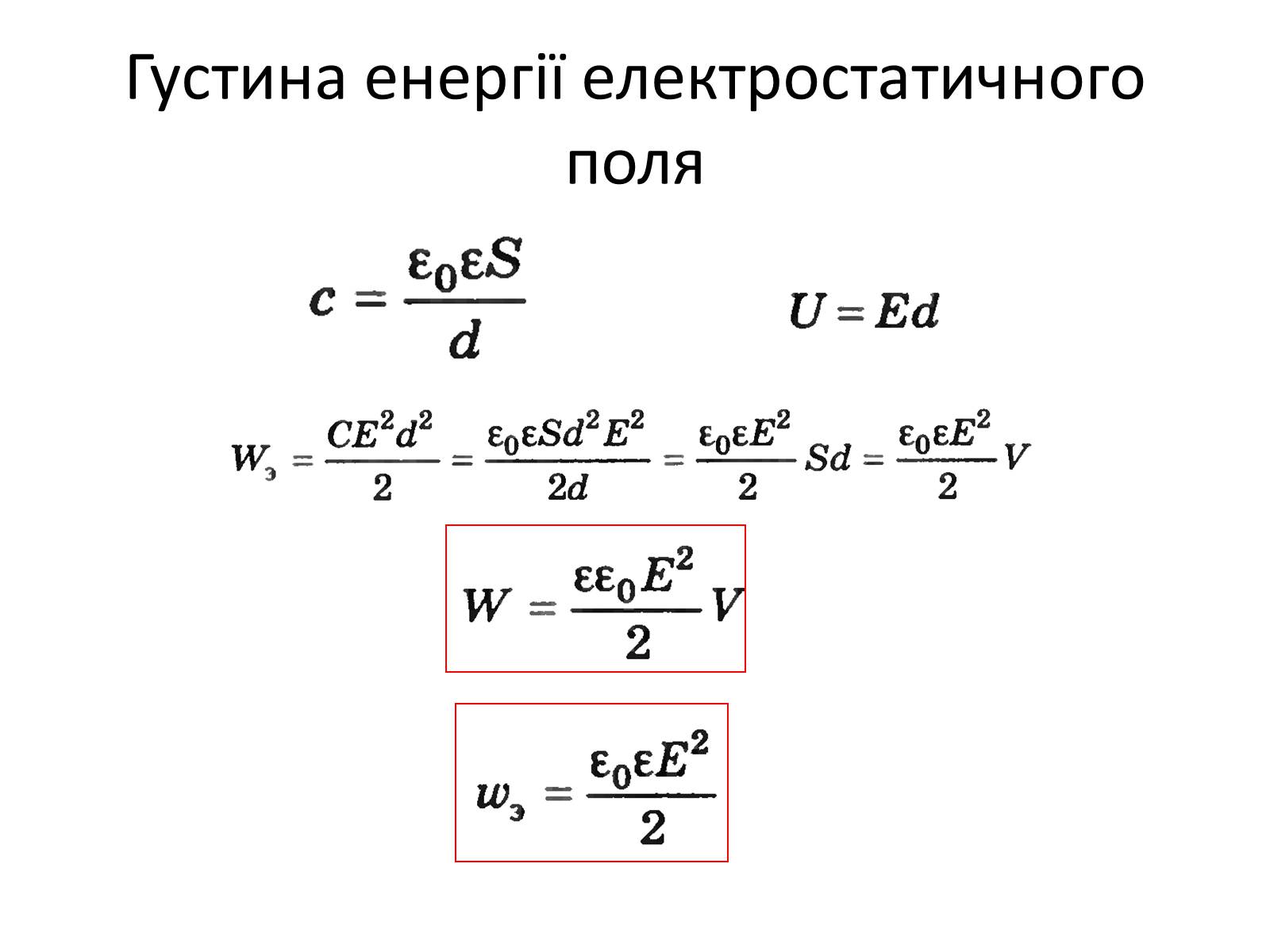

Густина енергії електростатичного поля
Слайд #13

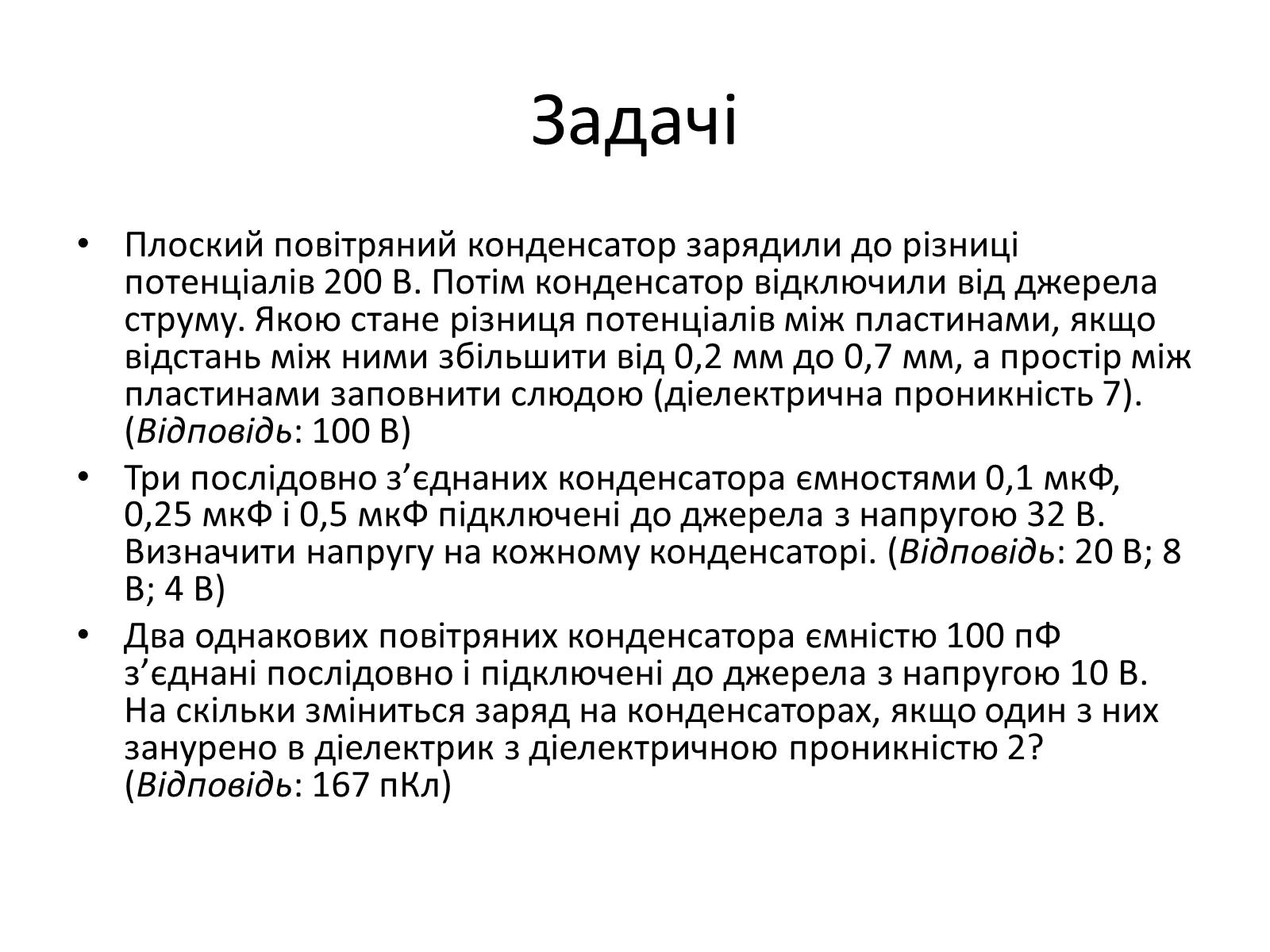

Задачі
Плоский повітряний конденсатор зарядили до різниці потенціалів 200 В. Потім конденсатор відключили від джерела струму. Якою стане різниця потенціалів між пластинами, якщо відстань між ними збільшити від 0,2 мм до 0,7 мм, а простір між пластинами заповнити слюдою (діелектрична проникність 7). (Відповідь: 100 В)
Три послідовно з'єднаних конденсатора ємностями 0,1 мкФ, 0,25 мкФ і 0,5 мкФ підключені до джерела з напругою 32 В. Визначити напругу на кожному конденсаторі. (Відповідь: 20 В; 8 В; 4 В)
Два однакових повітряних конденсатора ємністю 100 пФ з'єднані послідовно і підключені до джерела з напругою 10 В. На скільки зміниться заряд на конденсаторах, якщо один з них занурено в діелектрик з діелектричною проникністю 2? (Відповідь: 167 пКл)
Плоский повітряний конденсатор зарядили до різниці потенціалів 200 В. Потім конденсатор відключили від джерела струму. Якою стане різниця потенціалів між пластинами, якщо відстань між ними збільшити від 0,2 мм до 0,7 мм, а простір між пластинами заповнити слюдою (діелектрична проникність 7). (Відповідь: 100 В)
Три послідовно з'єднаних конденсатора ємностями 0,1 мкФ, 0,25 мкФ і 0,5 мкФ підключені до джерела з напругою 32 В. Визначити напругу на кожному конденсаторі. (Відповідь: 20 В; 8 В; 4 В)
Два однакових повітряних конденсатора ємністю 100 пФ з'єднані послідовно і підключені до джерела з напругою 10 В. На скільки зміниться заряд на конденсаторах, якщо один з них занурено в діелектрик з діелектричною проникністю 2? (Відповідь: 167 пКл)
